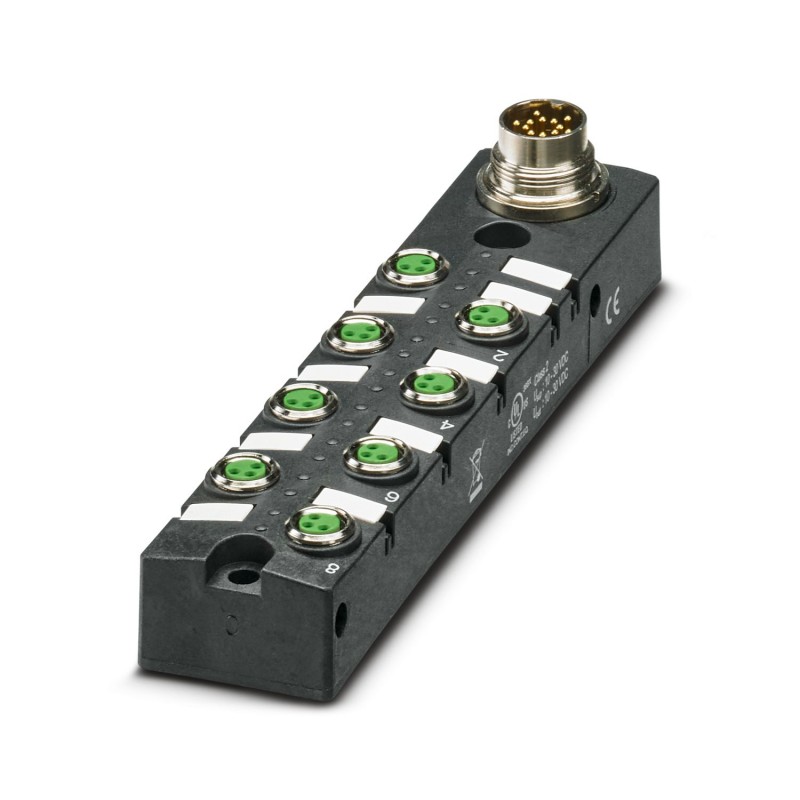

SACB- 8/3-L-M16-M8 HD 1166980 PHOENIX CONTACT Sensor-/Aktorbox SACB- 8/3-L-M16-M8 HD
SACB-8/3-L-M16-M8 HD
1166980
PHOENIX_CONTACT
Sensor-/Aktorbox - SACB- 8/3-L-M16-M8 HD
Sensor-/Aktorbox, Anwendung: Standard, Anschlussart: Buchse M8 Metall, Anzahl Steckstationen: 8, Polzahl: 3, Codierung: A - Standard, Belegung Steckplätze: einfach, Statusanzeige: Ja, pnp; Hauptkabelanschluss: M16 90° Steckverbindung, Schirmung: nein
Verteilerbox, Anwendung: Standard, Anschlussart: M8-Buchse Metall, Anzahl der Steckplätze: 8, Polzahl: 3, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: Ja, PNP; Stammleitungsanschluss: M16-Steckanschluss 90°, Schirmung: nein
Sensoren > Passiver Sensor-/Aktor-Verteiler (ohne Leitung)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Hinweis zur Anwendung | Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör". |
| Produkttyp | Verteilerbox |
| Anwendung | Standard |
| Polzahl | 3 |
| Anzahl der Steckplätze | 8 |
| Kodierung | A |
| LED | ja |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Lokale Diagnose | |
| Überwachte Funktion | Versorgungsspannung je Modul |
| optische Darstellung | LED grün |
| Betriebsspannung maximal Umax | 30 V DC |
| Lokale Diagnose | Versorgungsspannung je Modul LED grün |
| Statusanzeige I/O LED gelb | |
| Nennspannung UN | 24 V DC |
| Bemessungsstrom gesamt | 6 A |
| Strombelastbarkeit je Pfad max. | 2 A |
| Strombelastbarkeit je Steckplatz | 2 A |
| Leiteranschluss | |
| Anschlussart Sensor/Aktor | M8-Buchse |
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,2 Nm |
| Anzugdrehmoment-Stammkabel-Steckanschluss | 1,5 Nm |
| Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,8 Nm |
| Anschlussbelegung | |
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = P |
| 2 / 4 (A) = J | |
| 3 / 4 (A) = T | |
| 4 / 4 (A) = S | |
| 5 / 4 (A) = G | |
| 6 / 4 (A) = R | |
| 7 / 4 (A) = E | |
| 8 / 4 (A) = O | |
| 1-8 / 1 (+ 24 V) = A+M | |
| 1-8 / 3 (0 V) = L+U | |
| Statusanzeige vorhanden | Ja |
| Maßzeichnung |  |
| Breite | 30 mm |
| Höhe | 27 mm |
| Länge | 134,4 mm |
| Material Gewindehülse | Cu-Legierung |
| Material Gehäuse | PBT |
| Material Vergussmasse | PUR |
| Material Dichtung O-Ring | FKM |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PBT |
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Anschlussart | M16-Steckanschluss |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
| Merkmal | Wert |
|---|---|
| Anzahl der Sensor-/Aktor-Steckplätze (EF006939) | 8 |
| Anzahl der Kanäle pro Steckplatz (EF006885) | 1 |
| Ausführung der Abgänge für Sensor-/Aktorleitungen (EF006972) | M8 |
| Polzahl der Sensor-/Aktor-Steckplätze (EF007402) | 3 |
| Betriebsspannung (EF003983) | 24 V |
| Max. Strombelastbarkeit pro E/A-Signal (EF004037) | 6 A |
| Max. Summenstrom (EF004039) | 6 A |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Mit LED-Anzeige (EF005950) | Ja |
| Mit Potentialtrennung (EF003272) | Nein |
| Anschluss für NPN-Sensoren (EF006817) | Nein |
| Betriebstemperatur (EF002393) | -20 °C |
| Schutzart (IP) (EF005474) | IP67 |
| Explosionsschutz-Kategorie für Gas (EF003997) | sonstige |
| Explosionsschutz-Kategorie für Staub (EF003998) | sonstige |
| Breite (EF000008) | 30 mm |
| Höhe (EF000040) | 27 mm |
