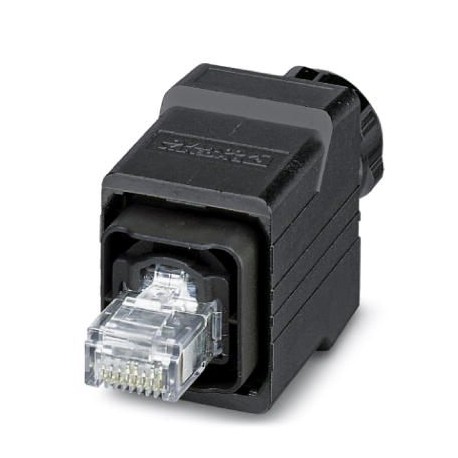

VS-PPC-C1-RJ45-POBK-PG9-4Q5 1608126 PHOENIX CONTACT RJ45-Steckverbinder
VS-PPC-C1-RJ45-POBK-PG9-4Q5
1608126
PHOENIX_CONTACT
RJ45-Steckverbinder
RJ45-Steckverbinder, IP67, mit Push-Pull-Verriegelung, Kunststoffgehäuse, CAT5e, 4-polig, mit QUICKON-Stecktechnik, für 1- und 7-adrige Leiter AWG 26 ... 22, für Kabeldurchmesser von 5,0 mm... 8,0 mm
Steckverbinder > Zubehör/Ersatzteile für Industriesteckverbinder
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1608126 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 363 (C-2-2017) |
| GTIN | 4046356159968 |
| Gewicht pro Stück (exklusive Verpackung) | 31,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 32,700 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Mechanische Kennwerte
| Normen/Bestimmungen | IEC PAS 61076-3-117 |
|---|---|
| Polzahl | 4 |
| Steckgesicht | RJ45 8(4) |
| Verriegelungsart | Push-Pull |
| Geschirmt | ja |
| Steckzyklen | ≥ 500 |
| Anschlussart | IDC-Schnellanschluss |
| Anschlussquerschnitt | 0,13 mm² ... 0,32 mm² (starr) |
| 0,14 mm² ... 0,36 mm² (flexibel) | |
| Anschlussquerschnitt AWG | 26 ... 22 (starr) |
| 26 ... 22 (flexibel) | |
| Leitungsaußendurchmesser | 5 mm ... 8 mm |
| Kabelabgang | gerade |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Farbe | schwarz |
| Schutzart | IP65/IP67 |
| Anzahl der Kabelabgänge | 1 |
| Hinweis | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) und Kapitel 13 Application specific Cabling and Interconnection Technology (AIDA) |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Gehäuse | PA-GF |
| Material Kontaktträger | PC |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Gold über Nickel |
| Material | Kunststoff |
| Material O-Ring | NBR |
| Material Kabeldichtung | TPE |
| Material Gehäuse-Zwischendichtung | NBR |
| Außenmantel, Material | PVC |
| Höhe | 30 mm |
Elektrische Kennwerte
| Polzahl | 4 |
|---|---|
| Nennspannung UN | 50 V |
| Nennstrom IN | 1 A |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Übertragungseigenschaften-GRP | CAT5 (IEC 11801:2002) CAT5 (IEC 11801:2002) |
| Bemessungsstrom | 1,75 A |
| Überspannungskategorie | I |
| Verschmutzungsgrad | 2 |
| Übergangswiderstand | 0,001 Ω (Draht - IDC) |
| 0,005 Ω (Litze - IDC) | |
| Bemessungsspannung (III/3) | 72 V (DC) |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC PAS 61076-3-117 |
|---|---|
| Anschluss gemäß Norm | CUL |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440101eCl@ss 8.027440101eCl@ss 9.027440101
| Merkmal | Wert |
|---|---|
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 4 |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 1 A |
| Umgebungstemperatur (EF002386) | -10 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | I |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.13 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.13 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.13 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.13 mm² |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1608126-VS-PPC-C1-RJ45-POBK-PG9-4Q5 | 114 Kbytes |
|
