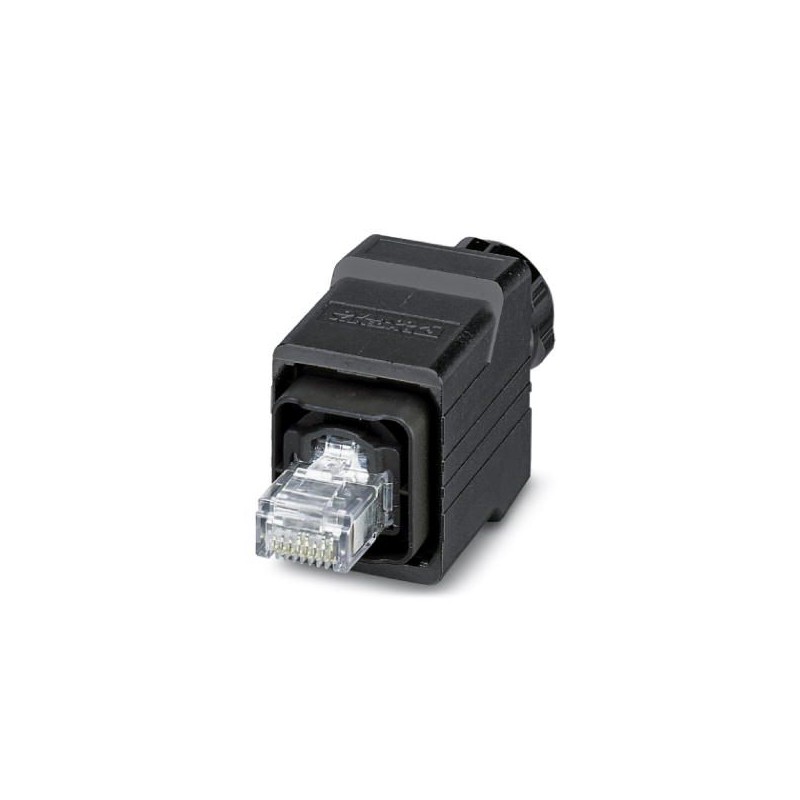

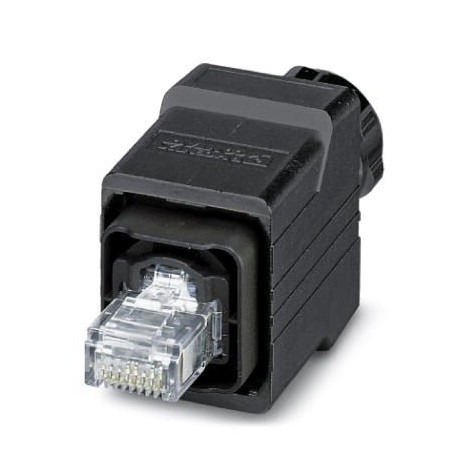

VS-PPC-C1-RJ45-POBK-PG9-4Q5 1608126 PHOENIX CONTACT Connecteur RJ45
VS-PPC-C1-RJ45-POBK-PG9-4Q5
1608126
PHOENIX_CONTACT
Connecteur RJ45
Connecteur enfichable RJ45, IP67, avec verrou push-pull, boîtier en plastique, CAT5e, 4 pôles, avec technologie de connexion rapide QUICKON, pour conducteurs à 1 et 7 fils AWG 26 ... 22, pour des diamètres de câble de 5,0 mm... 8,0 millimètres
Connecteurs > Accessoires pour connecteur industriel
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1608126 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 363 (C-2-2017) |
| GTIN | 4046356159968 |
| Poids par pièce (hors emballage) | 0,032 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Normes/prescriptions | CEI PAS 61076-3-117 |
|---|---|
| Nombre de pôles | 4 |
| Enfichable | RJ45 8(4) |
| Mode de verrouillage | Push-Pull |
| Blindé | oui |
| Cycles d'enfichage | ≥ 500 |
| Type de raccordement | Raccordement autodénudant IDC |
| Section raccordable | 0,13 mm² ... 0,32 mm² (rigide) |
| 0,14 mm² ... 0,36 mm² (souple) | |
| Section raccordable AWG | 26 ... 22 (rigide) |
| 26 ... 22 (souple) | |
| Diamètre extérieur du câble | 5 mm ... 8 mm |
| Sortie du câble | droite |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Coloris | noir |
| Indice de protection | IP65/IP67 |
| Nombre de sorties de câble | 1 |
| Remarque | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 8.2 Connectors for Outside Environment (Balanced cabling) et chapitre 13 Application specific Cabling and Interconnection Technology (AIDA) |
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau du boîtier | PA-GF |
| Matériau de porte-contacts | PC |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Or sur nickel |
| Matériau | Kunststoff |
| Matériau du joint torique | NBR |
| Matériau joint d'étanchéité | TPE |
| Matériau joint intermédiaire du boîtier | NBR |
| Gaine extérieure, matériau | PVC |
| Hauteur | 30 mm |
Caractéristiques électriques
| Nombre de pôles | 4 |
|---|---|
| Tension nominale UN | 50 V |
| Intensité nominale IN | 1 A |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Propriétés de transmission GRP | CAT5 (CEI 11801:2002) CAT5 (CEI 11801:2002) |
| Courant de référence | 1,75 A |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Résistance de passage | 0,001 Ω (Fil - IDC) |
| 0,005 Ω (Cordon - IDC) | |
| Tension de référence (III/3) | 72 V (DC) |
Normes et spécifications
| Normes/Prescriptions | CEI PAS 61076-3-117 |
|---|---|
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440101eCl@ss 8.027440101eCl@ss 9.027440101
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1 A |
| Température ambiante (EF002386) | -10 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | I |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.13 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.13 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.13 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.13 mm² |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1608126-VS-PPC-C1-RJ45-POBK-PG9-4Q5 | 114 Kbytes |
|
