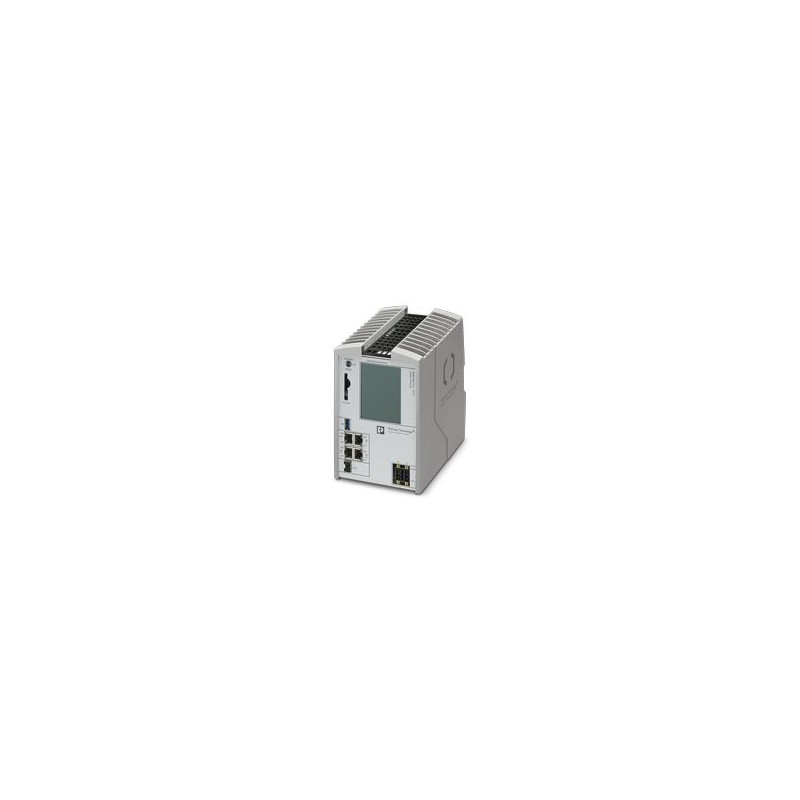

RFC 4072R 1136419 PHOENIX CONTACT Hochverfügbarer PLCnext Controller mit Redundanzfunktionalität
RFC 4072R
1136419
PHOENIX_CONTACT
Hochverfügbarer PLCnext Controller mit Redundanzfunktionalität
Industriesteuerungen SPS > SPS-Grundgerät
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Typ | Eigenständig |
| Produkttyp | Controller |
| Produktfamilie | PLCnext-Steuerung |
| Eigenschaften der Isolierung | |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Verschmutzungsgrad | 2 (bei Installation in einem Steuerungsschrank oder Gehäuse mit IP54-Schutzgrad oder höher) |
| Anzeigen | |
| Diagnoseanzeige | Ja |
| Prozessor | Intel®Core™ i5-6300U 2x 2,4 GHz (Standard) |
| Flash-Speicher | 100 MByte (interner Flash-Speicher) |
| SD-Karte von Phoenix Contact (für externen Flash-Speicher, siehe Zubehör) | |
| Retentive Datenspeicherung | 2 MByte |
| IEC 61131 Laufzeitsystem | |
| Programmspeicher | 16 Mbyte |
| Datenspeichersystem | 32 Mbyte |
| PROFINET | |
| Gerätefunktion | PROFINET-Controller |
| Anzahl der unterstützten Geräte | Max. 256 |
| Hersteller-ID | 00B0Hex/ 176dez |
| Funktion | |
| Diagnoseanzeige | Ja |
| Controller-Redundanz | Ja |
| Sicherheitsfunktion | Nein |
| Funktionalität | |
| Unterstützte Programmiersprachen | Befehlsliste (IL) |
| Symbolisches Flussdiagramm (SFC) | |
| Leiterdiagramm (LD) | |
| Funktionsblockdiagramm (FBD) | |
| Strukturierter Text (ST) | |
| C++ | |
| C# | |
| Java | |
| Python | |
| Simulink | |
| Systemanforderungen | |
| Ingenieurwerkzeug | PLCnext-Ingenieur |
| Finsternis | |
| Visual Studio | |
| MATLAB®Simulink® | |
| Anwendungsschnittstelle | OPC UA |
| OPC UA Pub/Sub | |
| Stromverbrauch | Typ. 25 W (ohne Lüftermodul) |
| maximal 35 W (mit Lüftermodul) | |
| Übertragungsmedium | Kupfer |
| FO | |
| Versorgung | |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V Gleichstrom (einschließlich Welle) (3,6 V)PP)) |
| Anschluss an die Stromversorgung | Über COMBICON, max. Leiterquerschnitt 2,5 mm² |
| Echtzeituhr | |
| Echtzeituhr | Integriert (kapazitives Puffern) |
| Beschreibung Echtzeituhr | 1,73 s/Tag = 20 ppm bei 25 °C |
| Potenziale | |
| Schutzschaltung | Überspannungsschutz der Versorgungsspannung; Elektronisch |
| Polaritätsumkehrschutz der Versorgungsspannung; Elektronisch | |
| Querschnitt AWG | (umgerechnet nach IEC) |
| KOMBICON-Steckverbinder | |
| Leiterquerschnitt, starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt, flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Webserver | Ja |
| USB | |
| Anzahl der Schnittstellen | 1 |
| Verbindungsmethode | USB Typ A, Buchse |
| Ethernet | |
| Bussystem | RJ45 |
| Anzahl der Schnittstellen | 4 |
| Verbindungsmethode | RJ45-Buchse |
| Hinweis zur Verbindungsmethode | Auto-Verhandlung und Auto-Crossing, Auto-Polaritätsaustausch |
| Übertragungsgeschwindigkeit | 10/100/1000 Mbps (LAN 1/LAN 2, Halbduplex oder Vollduplex) |
| 10/100 Mbit/s (LAN3.1/LAN3.2 (intern geschaltet), Halbduplex oder Vollduplex) | |
| Außenmaße | |
| Breite / Höhe / Tiefe | 122 mm / 182 mm / 173 mm (ohne Lüftermodul) |
| 122 mm / 220 mm / 173 mm (mit Lüftermodul) | |
| Umgebungsbedingungen | |
| Schutzgrad | IP20 |
| Umgebungstemperatur (Betrieb) | 0 °C ... 60 °C bis zu 2000 m über dem Meeresspiegel (empfohlen: über 50 °C mit Ventilatormodul) |
| 0 °C ... 55 °C, 2000 m ... 3000 m über dem Meeresspiegel (nur mit Ventilatormodul) | |
| 0 °C ... 50 °C, 3000 m ... 4000 m über dem Meeresspiegel (nur mit Lüftermodul) | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (nicht kondensierend) |
| Schock (Betrieb) | 20g (gemäß EN 60068-2-27/IEC 60068-2-27) |
| Vibration (Betrieb) | 1g (gemäß EN 60068-2-6/IEC 60068-2-6) |
| Luftdruck (Betrieb) | 60 kPa ... 108 kPa (bis zu 4000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/Transport) | 58 kPa ... 108 kPa (bis zu 4500 m über dem Meeresspiegel) |
| Widerstand gegen Gase, die die Funktionen gefährden könnten, gemäß DIN 40046-36, DIN 40046-37 | Die Verwendung des Geräts unter diesen Umgebungsbedingungen ist verboten. |
| Konformität mit EMV-Richtlinien | Immunitätstest gemäß EN 61000-6-2/IEC 61000-6-2 Elektrostatische Entladung (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterium B, 6 kV Kontaktentladung, 8 kV Luftentladung |
| Immunitätstest gemäß EN 61000-6-2/IEC 61000-6-2 Elektromagnetische FelderEN 61000-4-3/IEC 61000-4-3 Kriterium A, Feldintensität: 10 V/m | |
| Immunitätstest gemäß EN 61000-6-2/IEC 61000-6-2 Schnelle Transienten (Burst) EN 61000-4-4/IEC 61000-4-4 Kriterium B; Versorgungsleitungen: 2 kV; Signal-/Datenleitungen: 2 kV | |
| Immunitätstest gemäß EN 61000-6-2/IEC 61000-6-2 Überspannung (Überspannung) EN 61000-4-5/IEC 61000-4-5 Kriterium B, Zuleitungen: 0,5 kV, Signal-/Datenkabel: 1 kV | |
| Immunitätstest gemäß EN 61000-6-2/IEC 61000-6-2 Durchgeführte InterferenzEN 61000-4-6/IEC 61000-4-6 Kriterium A, Prüfspannung 10 V | |
| Lärmemissionstest gemäß EN 61000-6-4/IEC 61000-6-4 | |
| Elektromagnetische Verträglichkeit | Konformität mit EMV-Richtlinie 2014/30/EU |
| Montagetyp | Hutschienenmontage |
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Ausführung (EF000010) | kompakt |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 4 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 1 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Mit optischer Schnittstelle (EF003028) | Ja |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Ja |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Redundanzfähigkeit (EF003156) | Ja |
| Speichergröße (EF002997) | 16384 kByte |
| Programmspeichererweiterung möglich (EF003029) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 122 mm |
| Höhe (EF000040) | 182 mm |
| Tiefe (EF000049) | 173 mm |
