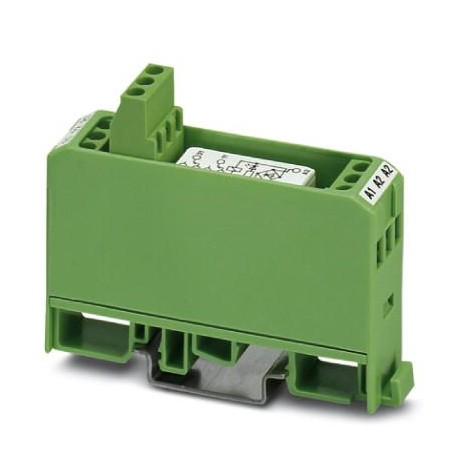

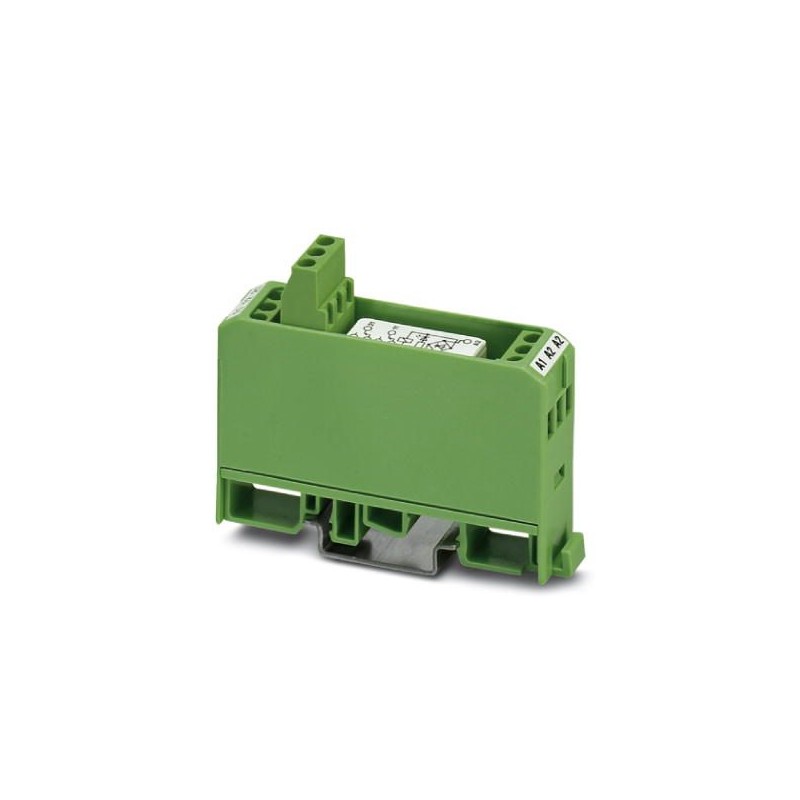

EMG 17-REL/KSR- 48/21-21-LC
2940401
PHOENIX_CONTACT
1
Relaismodul
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2940401 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | G1 - Relais |
Katalogseite | Seite 135 (IF-2011) |
GTIN | 4017918080075 |
Gewicht pro Stück (exklusive Verpackung) | 56,730 g |
Gewicht pro Stück (inklusive Verpackung) | 56,730 g |
Zolltarifnummer | 85364190 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -20 °C ... 40 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsnennspannung UN | 48 V AC/DC |
---|---|
Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
Typischer Eingangsstrom bei UN | 10 mA |
Ansprechzeit typisch | 8 ms |
Rückfallzeit typisch | 10 ms |
Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
Betriebsspannungsanzeige | LED gelb |
Verlustleistung bei Nennbedingung | 0,48 W |
Kontaktausführung | Einfachkontakt, 2 Wechsler |
---|---|
Art des Schaltkontaktes | Einfachkontakt |
Kontaktmaterial | AgNi |
Schaltspannung maximal | 250 V AC/DC |
Einschaltstrom maximal | 6 A |
Grenzdauerstrom | 5 A |
Abschaltleistung (ohmsche Last) maximal | 120 W (bei 24 V DC) |
95 W (bei 48 V DC) | |
60 W (bei 60 V DC) | |
40 W (bei 110 V DC) | |
55 W (bei 220 V DC) | |
1250 VA (bei 250 V AC) |
Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
---|---|
Prüfspannung Relaiskontakt/Relaiskontakt | 1 kV AC (50 Hz, 1 min.) |
Betriebsart | 100 % ED |
Lebensdauer mechanisch | ca. 5x 107Schaltspiele |
Einbaulage | beliebig |
Montagehinweis | anreihbar ohne Abstand |
Nettogewicht (SAP) | 56,73 g |
Benennung Anschluss | Erregerseite |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Benennung Anschluss | Kontaktseite |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Anschluss gemäß Norm | CUL |
---|---|
Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
Normen/Bestimmungen | EN 50178 |
Bemessungsisolationsspannung | 260 V AC |
Bemessungsstoßspannung | 2,3 kV |
Isolierung | Basisisolierung |
Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden | |
Verschmutzungsgrad | 2 |
Überspannungskategorie | II |
Benennung | Luft- und Kriechstrecken zwischen Eingangs- und Kontaktstromkreis (oder Ausgangskontaktstrompfad) |
Normen/Bestimmungen | EN 50178 |
Bemessungsisolationsspannung | 260 V AC |
Bemessungsstoßspannung | 6 kV |
Isolierung | Sichere Trennung, verstärkte Isolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Benennung | Normen / Bestimmungen |
Normen/Bestimmungen | EN 61810-1 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
