PHOENIX_CONTACTindustrielle RelaisPLC-2RPT-24DC/1 2901639 PHOENIX CONTACT Relaismodul

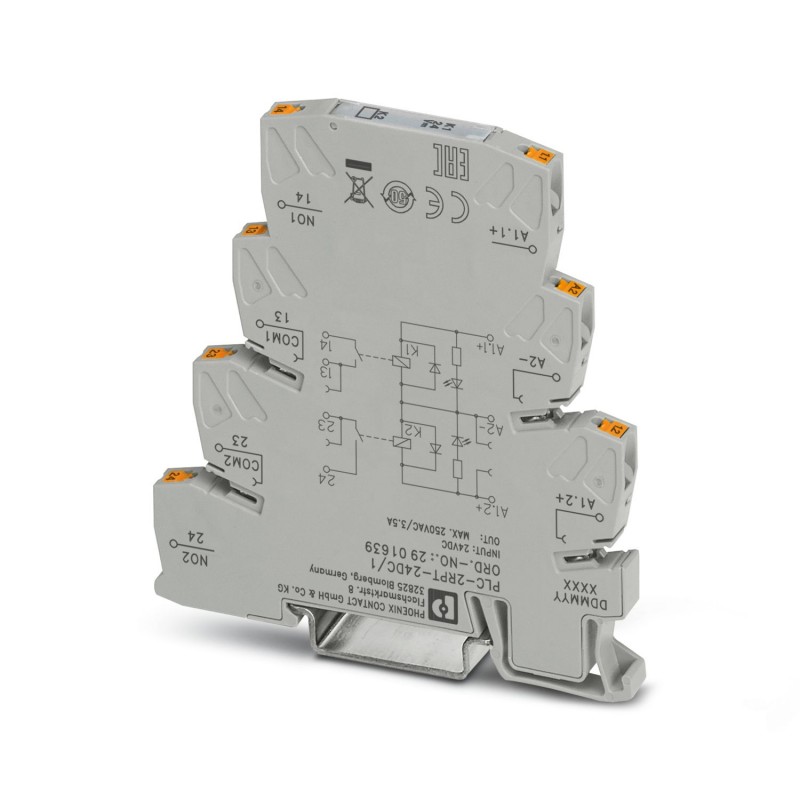

PHOENIX_CONTACT PLC-2RPT-24DC/1 2901639 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-2RPT-24DC/1 2901639 PHOENIX CONTACT Relaismodul

Artikel-Nr.: PLC-2RPT-24DC/1

Code: 2901639

Hersteller: PHOENIX_CONTACT

Beschreibung:

Relaismodul
SPS-INTERFACE mit zwei unabhängigen Relais, bestehend aus PLC-BPT.../21 Basisklemme mit Push-in-Anschluss und zwei integrierten Relais, Leistungskontakt, für den Einbau auf Schiene NS 35/7,5, 2 x 1 Schließkontakt, Eingangsspannung 24 V DC
SPS-INTERFACE mit zwei unabhängigen Relais, bestehend aus SPS-BPT.../21 Basisklemme mit Push-in-Anschluss und zwei integrierten Relais, Leistungskontakt, zur Montage auf Hutschiene NS 35/7,5, 2 x 1 Schließer, Eingangsspannung 24 V DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 604,10 €

Stückpreis: 60,41 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2901639
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 402 (C-5-2017)
GTIN4046356620376
Gewicht pro Stück (exklusive Verpackung)29,300 g
Gewicht pro Stück (inklusive Verpackung)32,300 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe86 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 60 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Typischer Eingangsstrom bei UN7 mA
Ansprechzeit typisch4 ms
Rückfallzeit typisch6 ms
SchutzbeschaltungVerpolschutz Verpolschutzdiode
Freilaufdiode Freilaufdiode
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,17 W

Kontaktseite

Kontaktausführung2 Schließer (2 Relais mit 1 Schließer)
Art des SchaltkontaktesEinfachkontakt
Hinweis zum Schaltkontaktzwei integrierte Relais
KontaktmaterialAgNi
Schaltspannung maximal250 V AC
30 V DC
Schaltspannung minimal24 V AC/DC
Schaltstrom minimal5 mA
Grenzdauerstrom3,5 A
Abschaltleistung (ohmsche Last) maximal84 W (bei 24 V DC)
24 W (bei 48 V DC)
24 W (bei 60 V DC)
31 W (bei 110 V DC)
46 W (bei 220 V DC)
875 VA (bei 250 V AC)

Anschlussdaten 1

Benennung AnschlussErregerseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussKontaktseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt3 kV AC (50 Hz, 1 min.)
Prüfspannung Relaiskontakt/Relaiskontakt3 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartIP20 (Relaissockel)
Lebensdauer mechanisch2x 107Schaltspiele
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Nettogewicht (SAP)29,3 g

Normen und Bestimmungen

BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenIEC 60664
EN 50178
Bemessungsisolationsspannung250 V AC
Bemessungsstoßspannung4 kV
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2901639 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert18 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert2
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.007 A
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameBreite (EF000008)
Merkmalswert6.2 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert94 mm
