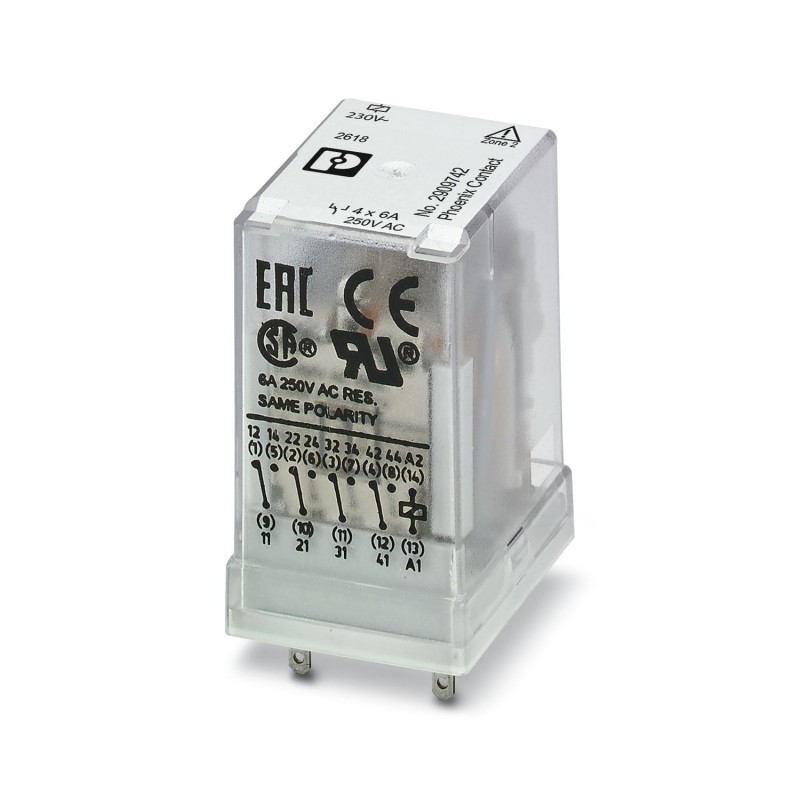

REL-IR4/230AC/4X21/EX 2909742 PHOENIX CONTACT Einzel-relais
REL-IR4/230AC/4X21/EX
2909742
PHOENIX_CONTACT
10
Einzel-relais
Steckbares Industrierelais, RT III abgedichtet mit Leistungskontakten, 4 Schaltkontakte, mechanische Schaltstellungsanzeige, Polarität: keine Polarität, Eingangsspannung: 230 V AC in Kombination mit RIF-2.../EX-Steckdosen, zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2.
Steckbares Industrierelais, RT III gedichtet mit Leistungskontakten, 4 Wechsler, mechanische Schaltstellungsanzeige, Polarität: ungepolt, Eingangsspannung: 230 V AC,. in Verbindung mit RIF-2.../EX-Sockeln zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Einzelrelais |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 02.05.2024 |
| Artikelrevision | 01 |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Lebensdauer elektrisch | siehe Diagramm |
| Maximale Verlustleistung bei Nennbedingung | 1,5 W |
| Prüfspannung (Wicklung/Kontakt) | 2,5 kVeff(50 Hz, 1 min., Wicklung/Kontakt) |
| Prüfspannung (Wechsler/Wechsler) | 2 kVeff(50 Hz, 1 min., Wechsler/Wechsler) |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 2,5 kV |
| Erregerseite | |
| Eingangsnennspannung UN | 230 V AC |
| Eingangsspannungsbereich | 179,4 V AC ... 317,4 V AC |
| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Netzfrequenz | 50/60 Hz |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | ungepolt |
| Typischer Eingangsstrom bei UN | 6,5 mA |
| Ansprechzeit typisch | 5 ms ... 15 ms (phasenlagenabhängig) |
| Rückfallzeitbereich typisch | 5 ms ... 20 ms (phasenlagenabhängig) |
| Statusanzeige | LED (gelb) |
| Schalten | |
| Kontaktausführung | 4 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 24 mA) |
| Grenzdauerstrom | 6 A |
| Einschaltstrom maximal | 16 A (20 ms, Schließer) |
| Schaltstrom minimal | 5 mA (bei 24 V) |
| Abschaltleistung (ohmsche Last) maximal | 144 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 48 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltleistung minimal | 0,12 W |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0,11 A (bei 250 V, DC13) | |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1 A (bei 240 V, AC15) | |
| Motorlast nach UL 508 | 1/3 HP, 240 V AC |
| Anschlussart | Steckanschluss |
| Breite | 21,2 mm |
| Höhe | 27,5 mm |
| Tiefe | 35,6 mm |
| Umgebungsbedingungen | |
| Schutzart | RT III |
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normen/Bestimmungen | IEC 60664 |
| IEC 61810 |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 179.4 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 179.4 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 4 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.0065 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 21.2 mm |
| Höhe (EF000040) | 27.5 mm |
| Tiefe (EF000049) | 35.6 mm |
