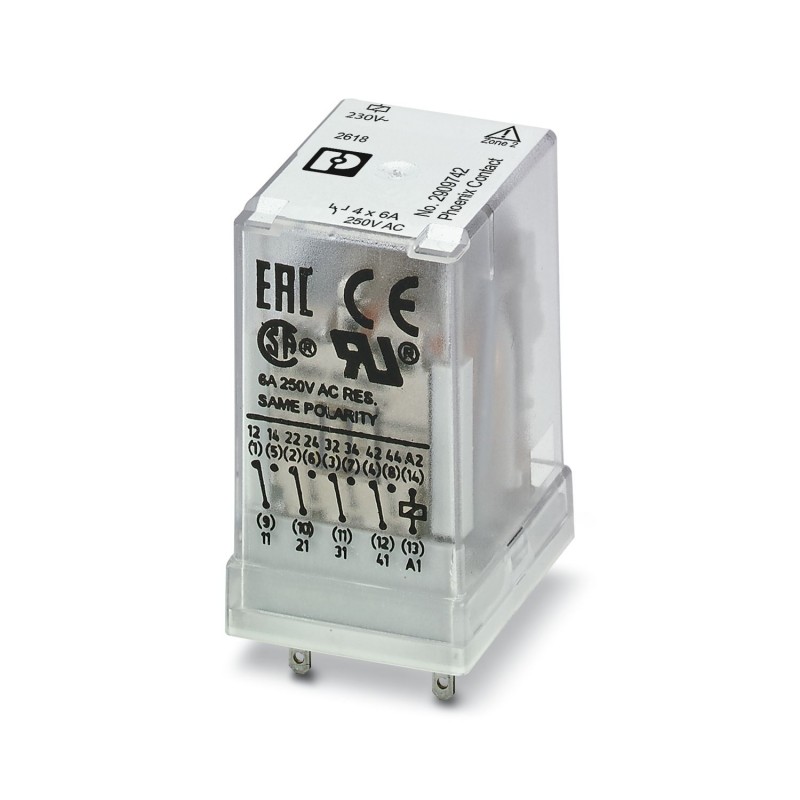

REL-IR4/230AC/4X21/EX 2909742 PHOENIX CONTACT Unique relais
REL-IR4/230AC/4X21/EX
2909742
PHOENIX_CONTACT
10
Unique relais
Relais industriel enfichable, étanche RT III avec contacts de puissance, 4 contacts commutés, indicateur de position de commutation mécanique, polarité : pas de polarité, tension d’entrée : 230 V AC en combinaison avec des prises RIF-2.../EX homologuées selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.
Relais industriel enfichable, étanchéité RT III avec contacts de puissance, 4 contacts inverseurs, affichage mécanique de position, polarité : sans, tension d'entrée : 230 V AC, homologué en association avec embases RIF-2.../EX selon ATEX/IECEx (Zone 2) et Ex-Zone classe I, div. 2.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Relais unique |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 02.05.2024 |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Durée de vie électrique | voir diagramme |
| Puissance dissipée maximale en condition nominale | 1,5 W |
| Tension d'essai (Bobine/contact) | 2,5 kVeff(50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact inverseur/contact inverseur) | 2 kVeff(50 Hz, 1 min., contact inverseur/contact inverseur) |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Côté excitation | |
| Tension nominale d'entrée UN | 230 V AC |
| Plage de tension d'entrée | 179,4 V AC ... 317,4 V AC |
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Fréquence du réseau | 50/60 Hz |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | bipolaire |
| Courant d'entrée typique pour UN | 6,5 mA |
| Temps d'amorçage typique | 5 ms ... 15 ms (en fonction de la position des phases) |
| Plage de temps de retombée typique | 5 ms ... 20 ms (en fonction de la position des phases) |
| Affichage d'état | LED (jaune) |
| Commutation | |
| Type de contact | 4 contacts inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (Pour 24 mA) |
| Intensité permanente limite | 6 A |
| Courant d'appel maximum | 16 A (20 ms, contact NO) |
| Courant de commutation minimal | 5 mA (pour 24 V) |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (à 110 V DC) | |
| 48 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Puissance de commutation minimale | 0,12 W |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,22 A (à 120 V, DC13) | |
| 0,11 A (à 250 V, DC13) | |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (à 120 V, AC15) | |
| 1 A (à 240 V, AC15) | |
| Charge moteur selon UL 508 | 1/3 HP, 240 V AC |
| Type de raccordement | Raccord enfichable |
| Largeur | 21,2 mm |
| Hauteur | 27,5 mm |
| Profondeur | 35,6 mm |
| Conditions ambiantes | |
| Indice de protection | RT III |
| Température ambiante (fonctionnement) | -40 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normes/Prescriptions | CEI 60664 |
| CEI 61810 |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Fiche |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 179.4 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 179.4 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 4 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.0065 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 21.2 mm |
| Hauteur (EF000040) | 27.5 mm |
| Profondeur (EF000049) | 35.6 mm |
