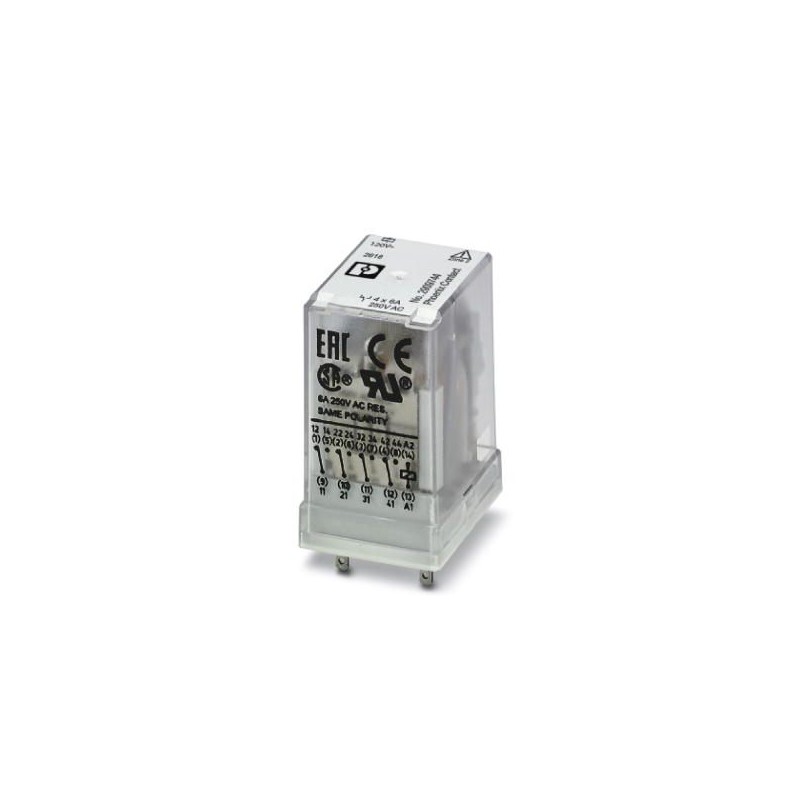

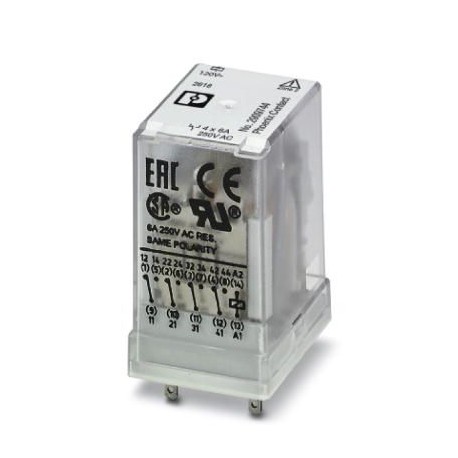

REL-IR4/120AC/4X21/EX 2909744 PHOENIX CONTACT Einzel-relais
REL-IR4/120AC/4X21/EX
2909744
PHOENIX_CONTACT
10
Einzel-relais
Steckbares Industrierelais, RT III abgedichtet mit Leistungskontakten, 4 Schaltkontakte, mechanische Schaltstellungsanzeige, Polarität: unpolarisiert, Eingangsspannung: 120 V AC in Kombination mit RIF-2.../EX-Steckdosen, zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2.
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend sieben hundert vier und vierzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626379937 |
| Gewicht pro Stück (exklusive Verpackung) | 34.800 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 120 V AC |
|---|---|
| Eingangsspannung in Bezug auf UN | siehe Diagramm |
| Netzfrequenz | 50/60 Hz |
| Typischer Eingangsstrom bei UN | 13 mA |
| Typische Reaktionszeit | 5 ms ... 15 ms (je nach phase relation) |
| Typische release-Zeitraum | 5 ms ... 20 ms (je nach phase relation) |
| Status-Anzeige | Gelbe LED |
| Verlustleistung bei nominaler Zustand | 1.56 W |
Kontakt Seite
| Kontakt Typ | 4 PDTs |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 5 V (Bei 24 mA) |
| Min. Schaltstrom | 5 mA (bei 24 V) |
| Maximale Einschaltstrom | 16 A (20 ms, N/O-Kontakt) |
| Limiting continuous current | 6 A |
| Unterbrechen Bewertung (ohmsche Last) max. | 144 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 48 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltleistung min. | 0,12 W |
| Schaltleistung | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0.11 A (bei 250 V, DC13) | |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1 A (bei 240 V, AC15) | |
| Schaltleistung nach IEC 60947-5-1 | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0.11 A (bei 250 V, DC13) | |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1 A (bei 240 V, AC15) | |
| Motor Last nach UL 508 | 1/3 HP, 240 V AC |
Allgemeine
| Test-Spannung relais-Wicklung/relais-Kontakt | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Prüfspannung PDT/PDT | 2 kVrms(50 Hz, 1 min.) |
| Betriebsart | 100% betriebsfaktor |
| Schutzart | RT III |
| Mechanische Lebensdauer | ca. 2x 10SiebenZyklen |
| Einbaulage | jeder |
Normen und Vorschriften
| Normen/Vorschriften | IEC 60664 |
|---|---|
| IEC 61810 | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 2,5 kV |
| Isolierung | Grundlegende Isolierung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend neun hundert sechzehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 93.6 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 93.6 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 4 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.013 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 21.2 mm |
| Höhe (EF000040) | 27.5 mm |
| Tiefe (EF000049) | 35.6 mm |
