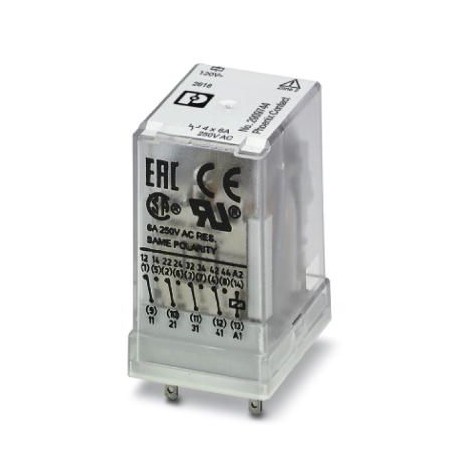

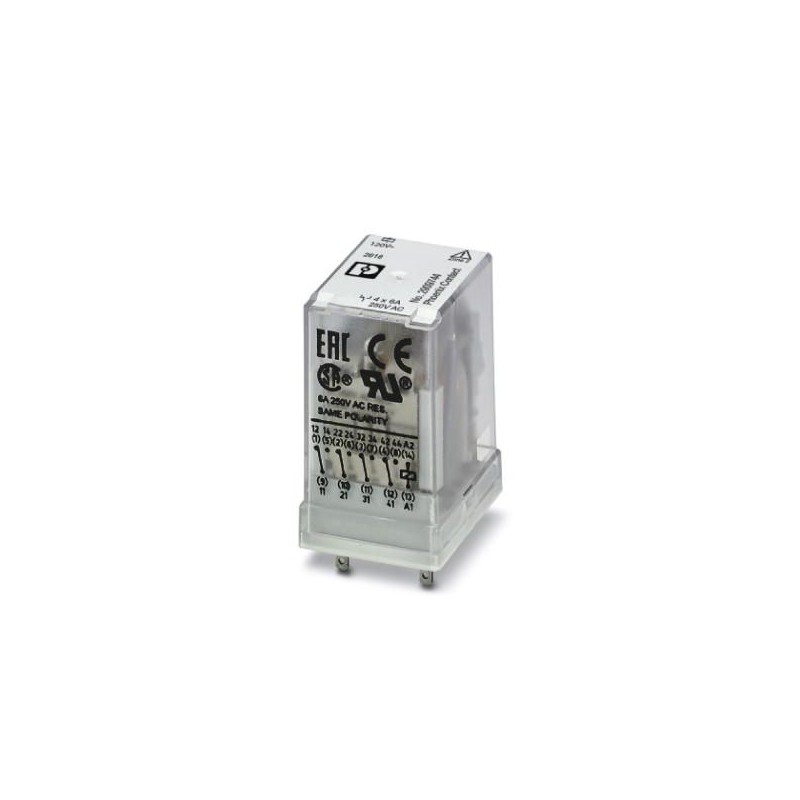

REL-IR4/120AC/4X21/EX 2909744 PHOENIX CONTACT Unique relais
REL-IR4/120AC/4X21/EX
2909744
PHOENIX_CONTACT
Unique relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille sept cent quarante quatre |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626379937 |
| Poids par Pièce (hors emballage) | 34.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille neuf cent |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 120 V AC |
|---|---|
| Plage de tension d'entrée, en référence à UN | voir le schéma |
| La fréquence du réseau | 50/60 Hz |
| Typique du courant d'entrée à l'universitéN | 13 mA |
| Temps de réponse typique | 5 ms ... 15 ms (en fonction de la relation de phase) |
| Sortie typique plage de temps | 5 ms ... 20 ms (en fonction de la relation de phase) |
| Affichage de l'état de | LED jaune |
| La dissipation de puissance pour les conditions nominales | 1.56 W |
Côté de Contact
| Type de Contact | 4 Pdt |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Minimum tension de commutation | 5 V (24 mA) |
| Min. courant de commutation | 5 mA (à 24 V) |
| Courant d'appel maximal | 16 A (20 ms, N/O contact) |
| La limitation de courant continu | 6 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 144 W (24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Capacité de commutation min. | 0,12 W |
| Capacité de commutation | 2 A (à 24 V DC13) |
| 0.22 Un (à 120 V, DC13) | |
| 0.11 Un (à 250 V, DC13) | |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (120 V, AC15) | |
| 1 A (240 V, AC15) | |
| Capacité de commutation selon la norme IEC 60947-5-1 | 2 A (à 24 V DC13) |
| 0.22 Un (à 120 V, DC13) | |
| 0.11 Un (à 250 V, DC13) | |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (120 V, AC15) | |
| 1 A (240 V, AC15) | |
| Charge du moteur conformément à UL 508 | 1/3 HP, 240 V CA |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tension d'essai PDT/PDT | 2 kVrms(50 Hz, 1 min.) |
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | RT III |
| Service mécanique de la vie | env. 2x 10Septcycles |
| Position de montage | tout |
Les normes et les Règlements
| Normes/règlements | IEC 60664 |
|---|---|
| CEI 61810 | |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc | 2,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | Deux |
| Catégorie de surtension | II |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
UNSPSC 6.01Trente million deux cent onze mille neuf cent seizeUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 11Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre
