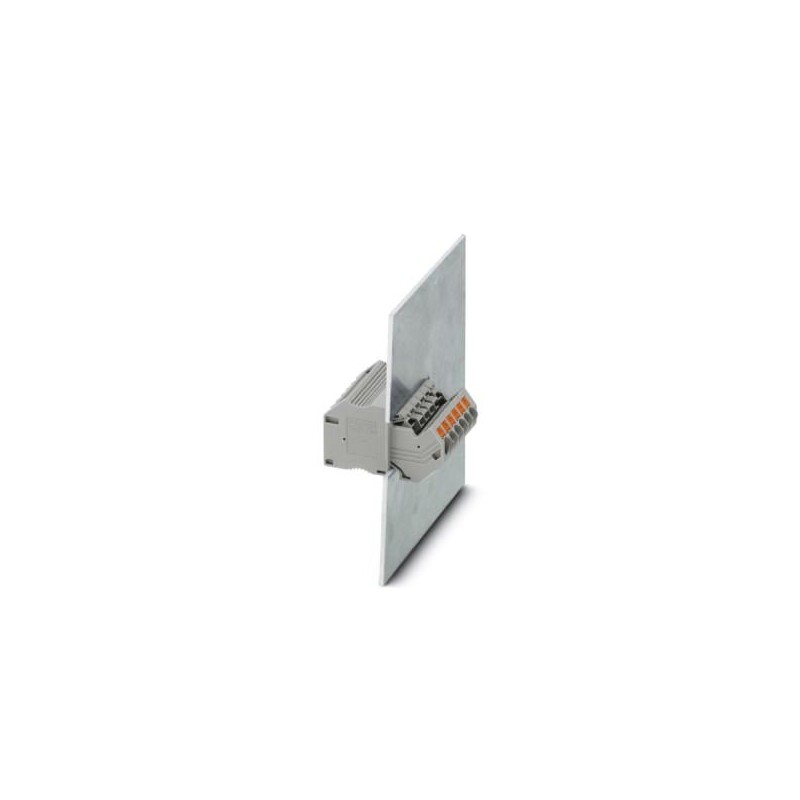

PT 4-WE/35 3044940 PHOENIX CONTACT Panel feed-through terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 4-WE/35 3044940 PHOENIX CONTACT Panel feed-through terminal block

PT 4-WE/35

3044940

PHOENIX_CONTACT

10

Panel feed-through terminal block

Durchführungsklemme, Anschlussart: Push-in-Anschluss, Polzahl: 35, Ladestrom: 30 A, Querschnitt: 0,14 mm² - 4 mm², AWG 26 - 12, Leiteranschlussrichtung in Bezug auf die Steckrichtung: 45°, Breite: 185,3 mm, Farbe: grau

Mehr Infos


Connectivity Industrieschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyDrei Millionen vier und vierzig tausend neun hundert vierzig
Verpackungseinheit10 pc
Mindestbestellmenge10 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626389899
Gewicht pro Stück (exklusive Verpackung)227.280 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandPL (Polen)

Allgemeine

HinweisMontageanleitung: Mindestabstand zu anderen leitfähigen Oberflächen: min 5 mm
Anzahl der PositionenFünf und dreißig
Anzahl der EbenenEins
Anzahl der verbindungenSiebzig
PotenzialeFünf und dreißig
Nennquerschnitt2,5 mm2
FarbeGrau
IsoliermaterialPA
Entflammbarkeit nach UL 94V0
Grad der VerschmutzungDrei
ÜberspannungskategorieIII
Maximale Wärmeabgabe bei nominalen Zustand1.02 W (der Wert basiert auf einer Verbindung blockieren und multipliziert sich entsprechend der pin-Belegung)
Umgebungstemperatur (Betrieb)-50 °C ... 85 °C
Maximaler Laststrom30 A (bei 4 mm2 Leiterquerschnitt)
Nennstrom IN24 A
Nennspannung UN500 V
Öffnen Sie Seite-panelKeine
Schock-Schutz-test-SpezifikationDIN EN 50274 (VDE 0660-514):2002-11
Zurück von der hand-Schutzgarantiert
Finger-Schutzgarantiert
Ergebnis stoßspannungsprüfungTest bestanden
Stoßspannungsprüfung Sollwert7.3 kV
Ergebnis der Energiefrequenz widerstandsspannungstestsTest bestanden
Power Frequenz widerstehen Spannung Sollwert1.89 kV
Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung)Test bestanden
Infolge der Biege-testTest bestanden
Biege-test Leiterquerschnitt/Gewicht0,14 mm2 / 0,2 kg
2,5 mm2 / 0,7 kg
4 mm2 / 0,9 kg
Zugversuch ErgebnisTest bestanden
Leiterquerschnitt Zugversuch0,14 mm2
Zugkraft Sollwert10 N
Leiterquerschnitt Zugversuch2,5 mm2
Zugkraft Sollwert50 N
Leiterquerschnitt Zugversuch4 mm2
Zugkraft Sollwert60 N
Ergebnis der engen Passform auf UnterstützungTest bestanden
Enge Passform am TrägerNS 35
Sollwert1 N
Ergebnis der Spannung-drop-testTest bestanden
Anforderungen, Spannungsabfall≤ 3.2 mV
Ergebnis von Temperatur-rise-testTest bestanden
Kurzschluss-Stabilitäts-ErgebnisTest bestanden
Leiterquerschnitt short-circuit-Tests2,5 mm2
Kurz-Zeit-Strom -0.15 kA
Leiterquerschnitt short-circuit-Tests4 mm2
Kurz-Zeit-Strom -0.15 kA
Leiterquerschnitt short-circuit-Tests2,5 mm2
Kurz-Zeit-Strom -0.3 kA
Leiterquerschnitt short-circuit-Tests4 mm2
Kurz-Zeit-Strom -0.3 kA
Leiterquerschnitt short-circuit-Tests2,5 mm2
Kurz-Zeit-Strom -0.5 kA
Infolge der thermischen testTest bestanden
Alterung test für modulare, schraubenlose terminal block-Temperatur-ZyklenEins hundert zwei und neunzig
Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer30 s
Ergebnis des Alterns testTest bestanden
Schwingung, Breitband-Geräusch-test-ErgebnisTest bestanden
Test-Spezifikation, - Schwingung -, Breitband-RauschenDIN EN 50155 (VDE 0115-200):2008-03
Test SpektrumService life test Kategorie 1, Klasse B, Körper montiert
Test-FrequenzfEins= 5 Hz bis fZwei= 150 Hz
ASD-Ebene0.964 (m/sZwei)Zwei/Hz
Beschleunigung0.58 g
Test-Dauer pro Achse5 h
Test-RichtungenX-, Y - und Z-Achse
Schock-test ErgebnisTest bestanden
Test-Spezifikation, Schock-testDIN EN 50155 (VDE 0115-200):2008-03
Schock-formHalf-sine
Beschleunigung5 g
Schock Dauer30 ms
Anzahl der Schocks pro RichtungDrei
Test-RichtungenX-, Y - und Z-Achse (pos. und neg.)
Relative Isolierung material Temperatur-index (Elektr., UL 746 B)130 °C
Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C
Statische Dämmstoff-Anwendung in kalten-60 °C
Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2)Test bestanden
Flamme-test-Methode (DIN EN 60695-11-10)V0
Sauerstoff-index (DIN EN ISO 4589-2)>32 %
NF F16-101, NF-F10-102 Klasse IZwei
NF F16-101, NF-F10-102 Klasse FZwei
Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162)übergeben
Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662)übergeben
Die rauchgastoxizität NFPA 130 (SMP 800C)übergeben
Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354)27,5 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Abmessungen

Breite185.3 mm
Länge51.3 mm
Höhe26.6 mm
Plattenstärke1 mm ... 2.5 mm
Pitch5,2 mm

Verbindungsdaten

HinweisDerating-Kurve auf Anfrage.
Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardIEC 60947-7-1
Leiterquerschnitt Feste min.0,14 mm2
Leiterquerschnitt solid max.4 mm2
Leiterquerschnitt AWG min.Sechs und zwanzig
Leiterquerschnitt AWG max.Zwölf
Leiterquerschnitt flexibel min.0,14 mm2
Leiterquerschnitt flexibel max.4 mm2
Min. AWG Leiterquerschnitt, flexibelSechs und zwanzig
Max. AWG Leiterquerschnitt, flexibelZwölf
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.2,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.2,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min.0,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max.0,5 mm2
Abisolierlänge10 mm 12 mm ...
Interne zylindrische gageA3

Normen und Vorschriften

Verbindung im acc. mit standardIEC 60947-7-1
Entflammbarkeit nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte
