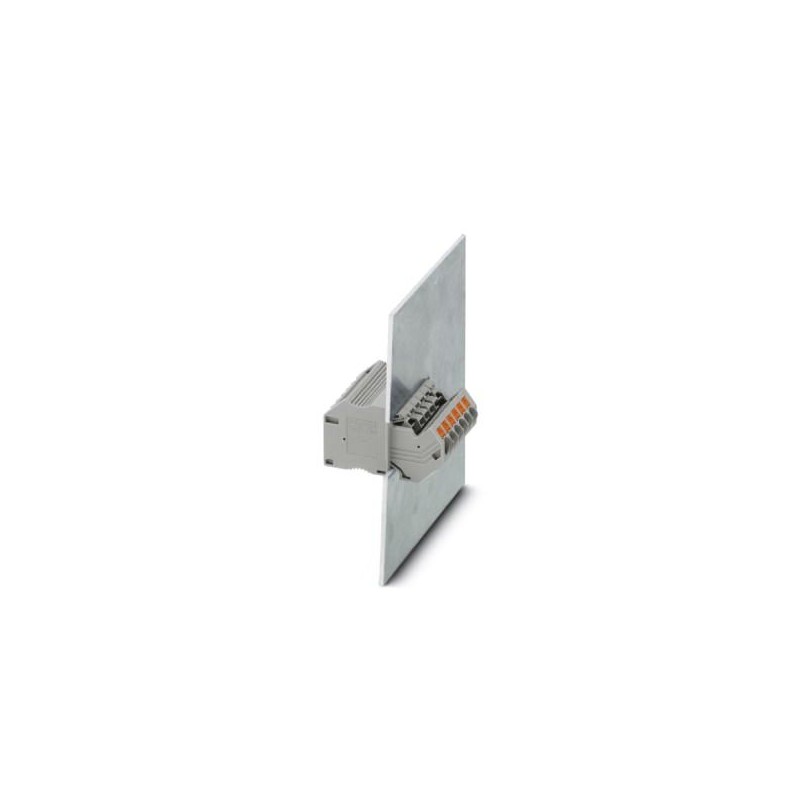

PT 4-WE/35 3044940 PHOENIX CONTACT Панель проходная клемма блока
PT 4-WE/35
3044940
PHOENIX_CONTACT
10
Панель проходная клемма блока
Durchführungsklemme, тип подключения: Вставное соединение, количество полюсов: 35, зарядный ток: 30 А, сечение: 0,14 мм² - 4 мм², AWG 26 - 12, направление подключения проводника относительно направления вилки: 45 °, ширина: 185,3 мм, цвет: серый
Соединения промышленные шкафы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Три миллиона сорок четыре тысячи девятьсот сорок |
|---|---|
| Единица упаковки | 10 ПК |
| Минимальный объем заказа | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626389899 |
| Вес / шт. (без упаковки) | 227.280 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | PL (Польша) |
Общие
| Примечание | Инструкция по сборке: минимальное расстояние до других проводящих поверхностей: мин. 5 мм |
|---|---|
| Количество позиций | Тридцать пять |
| Количество уровней | Один |
| Количество подключений | Семьдесят |
| Потенциалы | Тридцать пять |
| Номинальное поперечное сечение | 2,5 мм2 |
| Цвет | серый |
| Изоляционный материал | ПА |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Максимальная рассеиваемая мощность при номинальном состоянии | 1.02 Вт (значение на основе одного соединительного блока и умножается в соответствии с назначение контактов) |
| Температура окружающей среды (эксплуатация) | -50 °С ... 85 °С |
| Максимальный ток нагрузки | 30 a (с 4 сечение мм2 сечение провода) |
| Номинальный ток IН | 24 а |
| Номинальное напряжение UН | 500 в |
| Откройте боковую панель | Нет |
| Защита от ударов испытание спецификация | АН ДИН 50274 (VDE И 0660-514):2002-11 |
| Задняя часть защиты рук | гарантировано |
| Защита пальцев | гарантировано |
| Результате перенапряжения испытательное напряжение | Тест пройден |
| Испытания пульсации напряжения уставки | 7.3 кв |
| Результат withstand сил-частоты испытательного напряжения | Тест пройден |
| Напряжение тока withstand частоты силы уставки | 1.89 кв |
| Результат испытания на механическую устойчивость точек (5 х соединительный проводник) | Тест пройден |
| Результат пробы на изгиб | Тест пройден |
| Изгиб секции сечение провода/масса | 0.14 мм2 / 0,2 кг |
| 2,5 мм2 / 0,7 кг | |
| 4 мм2 / 0,9 кг | |
| Результат испытания на растяжение | Тест пройден |
| Сечение проводников испытания на растяжение | 0,14 мм2 |
| Тяговое усилие уставки | 10 Н |
| Сечение проводников испытания на растяжение | 2,5 мм2 |
| Тяговое усилие уставки | 50 Н |
| Сечение проводников испытания на растяжение | 4 мм2 |
| Тяговое усилие уставки | 60 Н |
| Результатом плотного прилегания на поддержку | Тест пройден |
| Плотно ложатся на перевозчика | НС 35 |
| Уставки | 1 Н |
| Результате падение напряжения тест | Тест пройден |
| Требования, падение напряжения | ≤ 3.2 МВ |
| Результат испытания на нагрев | Тест пройден |
| Короткий результат стабильности цепи | Тест пройден |
| Проводник сечением испытание короткого замыкания | 2,5 мм2 |
| Кратковременный ток | 0.15 ка |
| Проводник сечением испытание короткого замыкания | 4 мм2 |
| Кратковременный ток | 0.15 ка |
| Проводник сечением испытание короткого замыкания | 2,5 мм2 |
| Кратковременный ток | 0,3 ка |
| Проводник сечением испытание короткого замыкания | 4 мм2 |
| Кратковременный ток | 0,3 ка |
| Проводник сечением испытание короткого замыкания | 2,5 мм2 |
| Кратковременный ток | 0.5 ка |
| Результате теплового испытания | Тест пройден |
| Испытание вызревания для безвинтовой модульных циклов температура клеммника | Сто девяносто два |
| Подтверждение тепловых характеристик (иглы пламени) эффективная продолжительность | 30 с |
| Результат испытания вызревания | Тест пройден |
| Колебания, широкополосные испытание шума результату | Тест пройден |
| Спецификация теста, колебания, широкополосные шумы | СТАНДАРТА EN 50155 (VDE И 0115-200):2008-03 |
| Тест спектра | Категория испытательное срок службы 1, класс B, корпус, установленный |
| Частота испытания | ФОдин= 5 Гц до fДва= 150 Гц |
| Уровень АСД | 0.964 (м/сДва)Два/Гц |
| Ускорение | 0.58 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Маршрут тест | Х-, Y - и Z-оси |
| Шок результат теста | Тест пройден |
| Спецификация испытание, испытание удара | СТАНДАРТА EN 50155 (VDE И 0115-200):2008-03 |
| Ударная форма | Полусинусоидальные |
| Ускорение | 5 г |
| Длительность удара | 30 мс |
| Количество ударов в каждом направлении | Три |
| Маршрут тест | Х-, Y - и Z-оси (поз. и нег.) |
| Относительная изоляция показатель температуры материала (электр., УЛ 746 Б) | 130 °с |
| Температурный индекс изоляционного материала (DIN-рейку En 60216-1 (VDE и 0304-21)) | 125 °С |
| Статические изоляционный материал применение в холодном | -60 °С |
| Поведение в огне для железнодорожного транспорта (на DIN 5510-2) | Тест пройден |
| Метод испытания пламя (согласно EN 60695-11-10) | Версия v0 |
| Кислородный индекс (Дин Ен ИСО 4589-2) | >32 % |
| НФ ф16-101, НФ Ф10-102 класса | Два |
| НФ ф16-101, НФ Ф10-102 класса F | Два |
| Поверхностная воспламеняемость стандарт nfpa 130 (стандарт ASTM е 162) | прошло |
| Удельной оптической плотности дыма по nfpa 130 (стандарт ASTM е 662) | прошло |
| Токсичность дыма НФПА газа 130 (СМП 800C) | прошло |
| Калориметрические теплоотдачи по nfpa 130 (стандарт ASTM е 1354) | 27,5 МДж/кг |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Данные соединения
| Примечание | Derating Кривый по запросу. |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
| Проводник сечением сплошной мин. | 0,14 мм2 |
| Проводник сечением сплошной максимум. | 4 мм2 |
| Проводника сечение AWG в мин. | Двадцать шесть |
| Проводника сечение AWG Макс. | Двенадцать |
| Проводник поперечное сечение, гибкий мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 4 мм2 |
| Мин. Раздел СРГ дирижер крест, гибкая | Двадцать шесть |
| Макс. Раздел СРГ дирижер крест, гибкая | Двенадцать |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 0,5 мм2 |
| Длина зачистки | 10 мм 12 мм ... |
| Внутренние цилиндрические Гейдж | А3 |
Стандартов и правил
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто тридцать четыреЭСЛ@СС 5.1Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов сто сорок одна тысяча сто тридцать четыреЭСЛ@СС 8.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 9.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одиннадцатьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста десятьСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста десять
