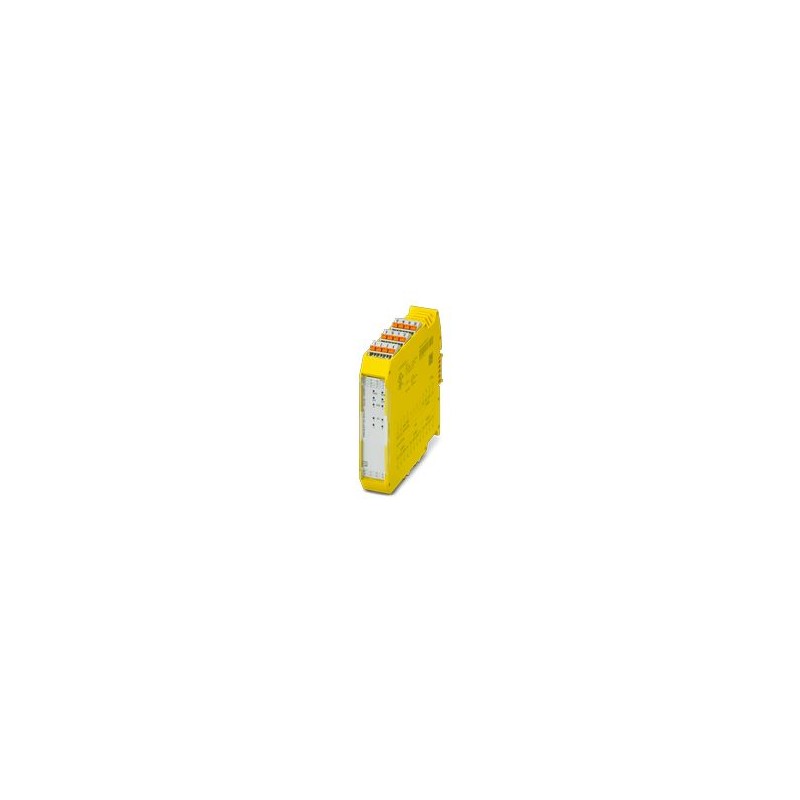

PSR-M-EF7-XC-SAI4-PI 1337851 PHOENIX CONTACT Sicheres Erweiterungsmodul mit 4 sicheren analogen Eingängen, 0..
PSR-M-EF7-XC-SAI4-PI
1337851
PHOENIX_CONTACT
Sicheres Erweiterungsmodul mit 4 sicheren analogen Eingängen, 0 V ... 10 V, 0 mA oder 4 mA... 20 mA, TBUS-Schnittstelle, bis Kategorie 4/PL e, SIL 3, steckbare Push-in-Klemme, TBUS-Stecker im Lieferumfang enthalten
Sicheres Erweiterungsmodul mit 4 sicheren Analogeingängen, 0 V ... 10 V, 0 mA oder 4 mA ... 20 mA, TBUS-Schnittstelle, bis Cat. 4/PL e, SIL 3, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Sicherheitsschaltgerät |
| Anwendung | Analog IN |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Zeiten | |
| Reaktionszeit | siehe Anwenderhandbuch |
| Wiederanlaufzeit | min. 5 s (Boot-Zeit) |
| max. 10 s (Boot-Zeit) | |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 2,76 W (bei max. zulässiger Belastung) |
| Nennbetriebsart | 100 % ED |
| Schnittstellen | Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten |
| Luft- und Kriechstrecken | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung / Isolierung | Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse |
| Galvanische Trennung, 0,5 kV Funktionsisolierung zwischen Logik und Analogeingängen und den Analogeingängen untereinander | |
| Versorgung | |
| Benennung | A1/A2 |
| Bemessungssteuerstromkreisspeisespannung US | 19,2 V DC ... 28,8 V DC |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -20 % / +20 % (extern absichern, typisch 6 A) |
| Bemessungssteuerspeisestrom IS | typ. 82 mA (ohne Sensorversorgung) |
| typ. 212 mA (mit Sensorversorgung) | |
| Leistungsaufnahme an US | typ. 1,96 W (ohne Sensorversorgung) |
| typ. 5,08 W (mit Sensorversorgung) | |
| Einschaltstrom | max. 14 A (Δt = 1 ms bei Us) |
| Filterzeit | typ. 5 ms (bei Spannungseinbrüchen bei Us) |
| Schutzbeschaltung | Serieller Verpolschutz |
Eingangsdaten
| Allgemein | |
| Schutzbeschaltung | Überlastschutz der Stromeingänge; Suppressordiode |
| Analog | |
| Benennung Eingang | IN S1, IN S2, IN S3, IN S4 |
| Beschreibung des Eingangs | Sicherheitsgerichtete Analogeingänge, konfigurierbar als Strom- oder Spannungseingänge, potenzialgetrennt |
| Anzahl der Eingänge | 4 |
| Anschlusstechnik | 2-Leiter, 3-Leiter oder 4-Leiter (2-Leiter Sensorsignal + 2-Leiter Sensorversorgung) |
| Hinweis zur Anschlusstechnik | geschirmt |
| Abtastrate | 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz |
| Eingangssignal Strom | 0 mA ... 25 mA (Messbereich) |
| 0 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA) | |
| 4 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA (Obergrenze), 2,5 mA ... 3,8 mA (Untergrenze)) | |
| Eingangssignal Spannung | 0 V ... 12 V (Messbereich) |
| 0 V ... 10 V (konfigurierbarer Messbereich mit Diagnosebereich 10,05 V ... 11,5 V (Obergrenze), 0,1 V (Untergrenze)) | |
| Max. zulässiger Strom | max. 35 mA (als Stromeingang) |
| Zulässige Spannung | max. 24 V (als Stromeingang) |
| max. 14 V (als Spannungseingang) | |
| Eingangswiderstand Stromeingang | 290 Ω ±25 % (inkl. interner Schutzbeschaltung) |
| Eingangswiderstand Spannungseingang | 185 kΩ ±25 % |
| Auflösung A/D-Wandler | 16 Bit |
| Auflösung (Strom) | 381 nA |
| Auflösung (Spannung) | 152 µV |
| Genauigkeit | typ. ± 2 % (als Stromeingang, relativ zum Messbereichsendwert) |
| max. ± 2,5 % (als Stromeingang) | |
| typ. ± 1 % (als Spannungseingang, relativ zum Messbereichsendwert) | |
| max. ± 1,5 % (als Spannungseingang) | |
| Temperaturkoeffizienten | typ. ± 0,07 %/K |
| max. ± 0,07 %/K | |
| Grenzfrequenz (3 dB) | 160 Hz (RC-Tiefpass,1. Ordnung, als Stromeingang) |
| 4 Hz (RC-Tiefpass, als Spannungseingang) | |
| Frequenz | 20 Hz (max. empfohlene Sensorsignalfrequenz, als Stromeingang) |
| 2 Hz (max. empfohlene Sensorsignalfrequenz, als Spannungseingang) | |
| Zulässige Leitungslänge | max. 100 m (je Eingang) |
| Schutzbeschaltung | Überlastschutz der Stromeingänge |
| Überlastschutz der Spannungseingänge | |
Ausgangsdaten
| Sensorversorgung: OUT S1/0V ...OUT S4/0V | |
| Beschreibung | Sensorversorgungsspannung pro Analogeingang |
| Versorgungsspannung | 24 V DC ±3 % |
| Strom | max. 30 mA (Sensorstromaufnahme je Kanal) |
| Kurzschlussfest | ja |
| Schutzbeschaltung | Überlastschutz Überlasterkennung bei 38 mA |
Anschlussdaten
| Anschlusstechnik | |
| steckbar | ja |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 10 mm |
Signalisierung
| Statusanzeige | 4x LED (gelb, rot) |
| Betriebsspannungsanzeige | 1 x LED grün |
Maße
| Breite | 22,61 mm |
| Höhe | 107,74 mm |
| Tiefe | 113,6 mm |
Materialangaben
| Farbe (Gehäuse) | gelb (RAL 1018) |
| Material Gehäuse | Polyamid PA unverstärkt |
Kennwerte
| Sicherheitstechnische Daten | |
| Stopp-Kategorie | 0 |
| Sicherheitstechnische Daten: EN ISO 13849 | |
| Performance Level (PL) | e (2-kanalige Beschaltung) |
| d (1-kanalige Beschaltung) | |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung | |
| Safety Integrity Level (SIL) | 3 |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung | |
| Safety Integrity Level (SIL) | 2 |
| Sicherheitstechnische Daten | |
| Safety Integrity Level (SIL) | 2 |
| Sicherheitstechnische Daten: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (2-kanalige Beschaltung) |
| 2 (1-kanalige Beschaltung) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Schutzart Einbauort minimal | IP54 |
| Umgebungstemperatur (Betrieb) | -10 °C ... 70 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Einsatzhöhe | ≤ 2000 m (über NN) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Schock | 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung) |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
Zulassungen
| CE | |
| Kennzeichnung | CE-konform |
| Umweltsimulationstest | |
| Kennzeichnung | ISA-S71.04 |
| Hinweis | G3 |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | Derating beachten |
| Einbaulage | vertikal oder horizontal |
| Anschlussart | Push-in-Anschluss |
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Erweiterungsgerät |
| Tragschienenmontage möglich (EF003972) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) | Nein |
| Geeignet zur Überwachung von Ventilen (EF007272) | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) | Nein |
| Geeignet zur Überwachung von taktilen Sensoren (EF007271) | Nein |
| Geeignet zur Überwachung von Magnetschaltern (EF007266) | Nein |
| Geeignet zur Überwachung von Näherungsschaltern (EF007267) | Nein |
| Auswertung der Eingänge (EF008245) | sonstige |
| Mit Starteingang (EF003342) | Nein |
| Mit Mutingfunktion (EF004057) | Nein |
| Mit Rückführkreis (EF003343) | Nein |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) | 0 |
| Stoppkategorie nach IEC 60204 (EF007498) | sonstige |
| Mit Zulassung für BG BIA (EF004145) | Nein |
| Mit Zulassung nach UL (EF001783) | Nein |
| Breite (EF000008) | 22.61 mm |
| Höhe (EF000040) | 107.74 mm |
| Tiefe (EF000049) | 113.6 mm |
