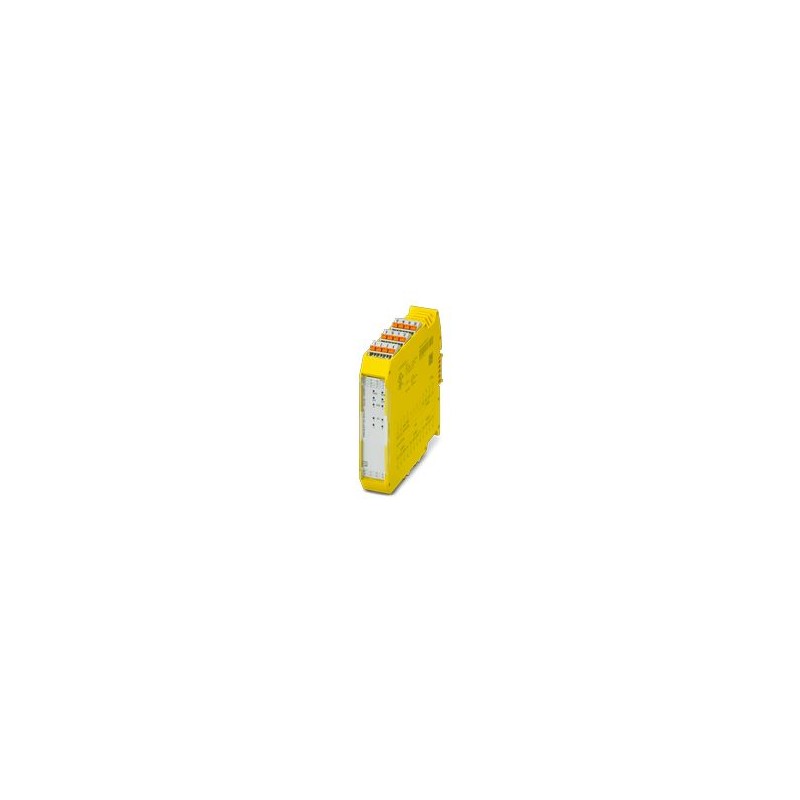

PSR-M-EF7-XC-SAI4-PI 1337851 PHOENIX CONTACT Module d’extension sécurisé avec 4 entrées analogiques sécurisé..
PSR-M-EF7-XC-SAI4-PI
1337851
PHOENIX_CONTACT
Module d’extension sécurisé avec 4 entrées analogiques sécurisées, 0 V ... 10 V, 0 mA ou 4 mA... 20 mA, interface TBUS, jusqu’à la catégorie 4/PL e, SIL 3, borne enfichable, connecteur TBUS inclus
Module d'extension de sécurité avec 4 entrées analogiques sécurisées, 0 V ... 10 V, 0 mA ou 4 mA ... 20 mA, interface TBUS, jusqu'à la catégorie 4/PL e, SIL 3, bloc de jonction Push-in enfichable, avec connecteur TBUS
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Dispositif de commutation de sécurité |
| Application | Entrée analogique |
| Propriétés d'isolation | |
| Classe de protection | III |
| Durées | |
| Temps de réponse | Voir le manuel d'utilisation |
| Temps de réactivation | min. 5 s (Temps de démarrage) |
| max. 10 s (Temps de démarrage) | |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 2,76 W (avec charge maximale admissible) |
| Durée d'enclenchement | 100 % ED |
| Interfaces | Profilé TBUS pour raccordement au module maître, compris dans les fournitures |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée / isolation | Isolation de base 4 kV entre tous les réseaux complets et le boîtier |
| Isolation galvanique, isolation de fonction 0,5 kV entre logique et entrées et sorties analogiques entre elles | |
| Alimentation | |
| Dénomination | A1/A2 |
| Tension d'alimentation assignée du circuit de commande US | 19,2 V DC ... 28,8 V DC |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +20 % (protection externe, courante 6 A) |
| Courant d'alimentation de commande assigné IS | typ. 82 mA (Sans alimentation des capteurs) |
| typ. 212 mA (Avec alimentation des capteurs) | |
| Consommation de puissance US | typ. 1,96 W (Sans alimentation des capteurs) |
| typ. 5,08 W (Avec alimentation des capteurs) | |
| Courant transitoire | max. 14 A (Δt = 1 ms avec Us) |
| Temps de filtrage | typ. 5 ms (En cas de chutes de tension avec Us) |
| Circuit de protection | Protection de série contre l'inversion de polarité |
Données d'entrée
| Généralités | |
| Circuit de protection | Protection anti-surcharge des entrées de courant; Diode zéner bidirectionnelle |
| Analogique | |
| Dénomination entrée | IN S1, IN S2, IN S3, IN S4 |
| Description de l'entrée | Entrées analogiques de sécurité, configurables comme entrées de courant ou de tension, séparées du potentiel |
| Nombre d'entrées | 4 |
| Technologie de raccordement | 2 conducteurs, 3 conducteurs ou 4 conducteurs (signal de capteur à 2 conducteurs + alimentation du capteur à 2 conducteurs) |
| Remarque relative à la connectique | blindé |
| Vitesse de lecture | 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz |
| Signal d'entrée courant | 0 mA ... 25 mA (Plage de mesure) |
| 0 mA ... 20 mA (plage de mesure configurable avec plage de diagnostic de 20,1 mA ... 23 mA) | |
| 4 mA ... 20 mA (plage de mesure configurable avec plage de diagnostic de 20,1 mA ... 23 mA (limite supérieure), 2,5 mA ... 3,8 mA (limite inférieure)) | |
| Signal d'entrée tension | 0 V ... 12 V (Plage de mesure) |
| 0 V ... 10 V (plage de mesure configurable avec plage de diagnostic de 10,05 V ... 11,5 V (limite supérieure), 0,1 V (limite inférieure)) | |
| Courant max. admissible | max. 35 mA (En tant qu'entrée de courant) |
| Tension admissible | max. 24 V (En tant qu'entrée de courant) |
| max. 14 V (En tant qu'entrée de tension) | |
| Résistance d'entrée entrée courant | 290 Ω ±25 % (avec circuit de protection interne) |
| Résistance d'entrée entrée tension | 185 kΩ ±25 % |
| Résolution convertisseur A/D | 16 Bit |
| Résolution (courant) | 381 nA |
| Résolution (tension) | 152 µV |
| Précision | typ. ± 2 % (En tant qu'entrée de courant, relative à la valeur finale de la plage de mesure) |
| max. ± 2,5 % (En tant qu'entrée de courant) | |
| typ. ± 1 % (En tant qu'entrée de tension, relative à la valeur finale de la plage de mesure) | |
| max. ± 1,5 % (En tant qu'entrée de tension) | |
| Coefficients de température | typ. ± 0,07 %/K |
| max. ± 0,07 %/K | |
| Fréquence limite (3 dB) | 160 Hz (Filtre passe-bas RC, 1er rang, en tant qu'entrée de courant) |
| 4 Hz (Filtre passe-bas, en tant qu'entrée de tension) | |
| Fréquence | 20 Hz (Fréquence du signal de capteur max. recommandée en tant qu'entrée de courant) |
| 2 Hz (Fréquence du signal de capteur max. recommandée en tant qu'entrée de tension) | |
| Longueur de câble autorisée | max. 100 m (par entrée) |
| Circuit de protection | Protection anti-surcharge des entrées de courant |
| Protection anti-surcharge des entrées de tension | |
Données de sortie
| Alimentation des capteurs: OUT S1/0V ...OUT S4/0V | |
| Description | Tension d'alimentation du capteur par entrée analogique |
| Tension d'alimentation | 24 V DC ±3 % |
| Courant | max. 30 mA (Consommation de courant des capteurs par canal) |
| Protection contre les courts-circuits | oui |
| Circuit de protection | Protection contre les surcharges Détection de surcharge avec 38 mA |
Caractéristiques de raccordement
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 10 mm |
Signalisation
| Affichage d'état | 4 x DEL (jaune, rouge) |
| Témoin de présence de la tension de service | 1 x LED verte |
Dimensions
| Largeur | 22,61 mm |
| Hauteur | 107,74 mm |
| Profondeur | 113,6 mm |
Indications sur les matériaux
| Matériau du boîtier | Polyamide PA non renforcé |
Valeurs caractéristiques
| Données relatives à la technique de sécurité | |
| Catégorie d'arrêt | 0 |
| Données relatives à la technique de sécurité: EN ISO 13849 | |
| Performance Level (PL) | e (Câblage 2 canaux) |
| d (Câblage 1 canal) | |
| Données relatives à la technique de sécurité: CEI 61508 - demande élevée pour câblage à 2 canaux | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Données relatives à la technique de sécurité: CEI 61508 - demande élevée pour câblage à 1 canal | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: EN CEI 62061 | |
| Niveau d'intégrité de sécurité (SIL) | 3 (Câblage 2 canaux) |
| 2 (Câblage 1 canal) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -10 °C ... 70 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 95 % (pas de condensation) |
| Humidité de l'air max. admissible (service) | 95 % (pas de condensation) |
| Choc | 10 g pour Δt = 16 ms (secousse, 1 000 chocs par direction dans l'espace) |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
Homologations
| CE | |
| Repérage | Conformité CE |
| Test de simulation environnementale | |
| Repérage | ISA-S71.04 |
| Remarque | G3 |
Montage
| Type de montage | Montage sur profilé |
| Instructions de montage | Respecter le derating |
| Emplacement pour le montage | vertical ou horizontal |
| Type de raccordement | Raccordement Push-in |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil d'extension |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.61 mm |
| Hauteur (EF000040) | 107.74 mm |
| Profondeur (EF000049) | 113.6 mm |
