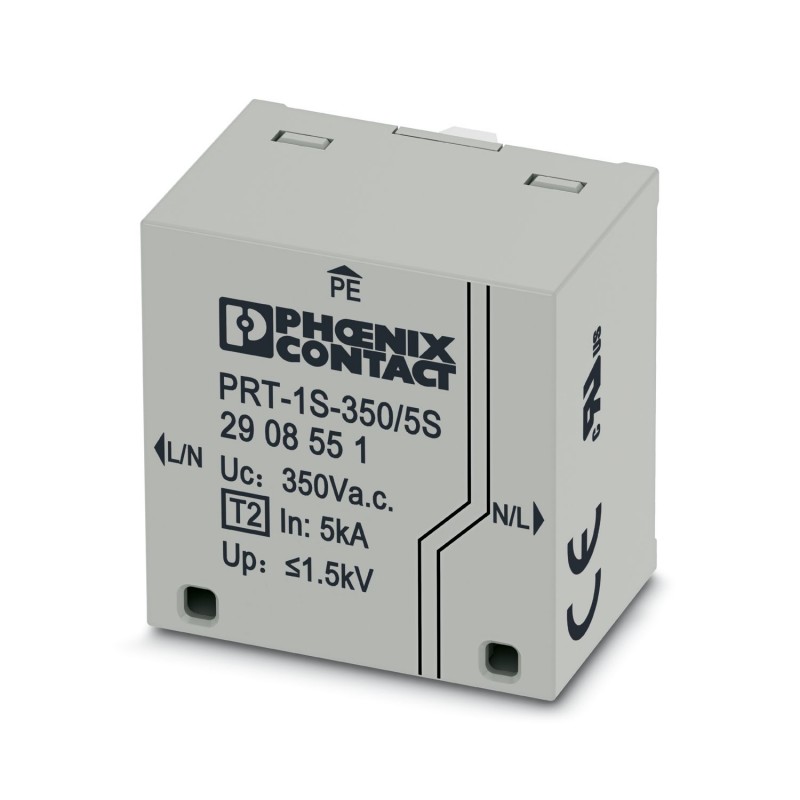

PRT-1S-350/5S 2908551 PHOENIX CONTACT Überspannungsableiter Typ 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PRT-1S-350/5S 2908551 PHOENIX CONTACT Überspannungsableiter Typ 2

PRT-1S-350/5S

2908551

PHOENIX_CONTACT

10

Überspannungsableiter Typ 2

Überspannungsableiter für den platzsparenden Leiterplatteneinbau, nach Typ 2/Klasse II, für einphasige TN- und TT-Stromversorgungsinstallationen.

Überspannungsableiter zur platzsparenden Leiterplatteninstallation, gem. Typ 2 / Class II, für 1-phasige TN- und TT-Stromversorgungsanlagen.

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung

Trabtech (TT)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypÜberspannungsableiter
ProduktfamiliePRINTRAB
IEC-PrüfklasseII
T2
EN TypeT2
Stromversorgungssystem IECTN-S
TT
BauformBordeigener Leiterplatten-Überspannungsableiter
Meldung Überspannungsschutz defektoptisch
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad2
Elektrische Eigenschaften
Nennfrequenz fN50 Hz (60 Hz)
Spannungsfestigkeit< 2,2 kV (1 min)
Maße
Breite24 mm
Höhe15,7 mm
Tiefe25,3 mm
Materialangaben
Farbelichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94V-0
CTI-Wert des Materials600
IsolierstoffPA 6.6
MaterialgruppeI
Material GehäusePA 6.6
Schutzschaltung
SchutzpfadeL-N
L-PE
N-PE
WirkungsrichtungL-N & L(N)-PE
Nennspannung UN230 V AC (TN)
230 V AC (TT)
Nennfrequenz fN50 Hz (60 Hz)
Höchste Dauerspannung UC350 V AC
Nennableitstoßstrom In(8/20) µs5 kA
Kurzschlussfestigkeit ISCCR1 kA
Schutzpegel Up≤ 1,5 kV
TOV-Verhalten bei UT(L-N)336 V AC (5 s / withstand mode)
440 V AC (120 min / withstand mode)
TOV-Verhalten bei UT(N-PE)1200 V AC (200 ms / withstand mode)
Ansprechzeit tA(L-N)≤ 25 ns
Ansprechzeit tA(L-PE)≤ 100 ns
Ansprechzeit tA(N-PE)≤ 100 ns
Maximale Vorsicherung bei Stichleitungsverdrahtung16 A AC (MCB B / general purpose)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 105 °C
Höhenlage≤ 5000 m (amsl)
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Zulassungen
UL-Spezifikationen
Maximale Dauerspannung MCOV350 V AC
Maximale Dauerspannung MCOV (L-N)350 V AC
Maximale Dauerspannung MCOV (L-G)350 V AC
Maximale Dauerspannung MCOV (N-G)350 V AC
Nennableitstoßstrom In5 kA
SchutzpfadeL-N
N-G
L-G
Nennspannung230 V AC
EnergieverteilungssystemSingle phase
Nennfrequenz50/60 Hz
Gemessene Begrenzungsspannung MLV (L-N)1400 V
Gemessene Begrenzungsspannung MLV (L-G)1400 V
Gemessene Begrenzungsspannung MLV (N-G)1400 V
SPD Typ4CA
Normen und Bestimmungen
Normen/BestimmungenIEC 61643-11
Hinweis2011
EN 61643-11
Normen/BestimmungenEN 61643-11
Hinweis2012
Montage
MontageartLeiterplattenmontage
EinbaulageIntern

ETIM for 2908551 Erdung, Blitz- und Überspannungsschutz (EC000941)
Merkmal Wert
Netzform DC (EF009926) Nein
Netzform IT (EF009927) Nein
Netzform TN (EF009928) Nein
Netzform TN-C (EF009929) Nein
Netzform TN-C-S (EF009933) Nein
Netzform TN-S (EF009930) Ja
Netzform TT (EF009931) Nein
Netzform sonstige (EF009932) Nein
Nennableitstoßstrom (8/20) (EF004214) 5 kA
Höchste Dauerspannung AC (EF004198) 350 V
Schutzpegel L-N (EF004236) 1.5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) 16 A
Kurzschlussfestigkeit (Isccr) (EF012627) 1 kA
Integrierte Vorsicherung (EF008797) Ja
Leckstromfrei (EF016002) Nein
Signalisierung am Gerät (EF004241) optisch
Prüfklasse Typ 2 (EF004230) Ja
Schutzart (IP) (EF005474) IP20
