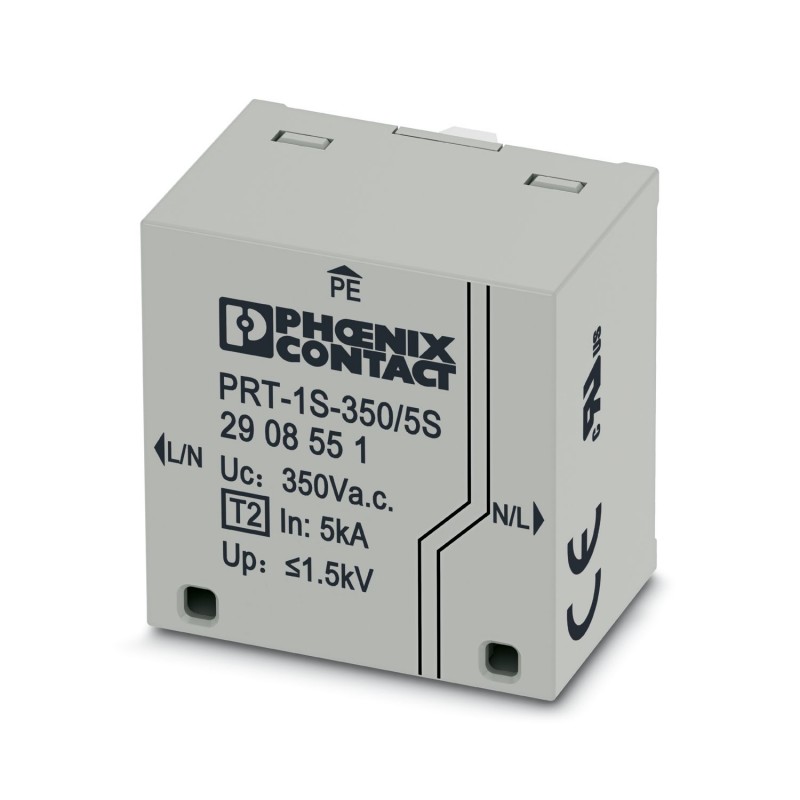

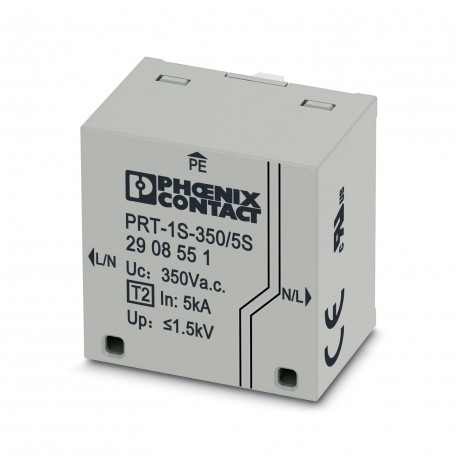

PRT-1S-350/5S 2908551 PHOENIX CONTACT Parasurtenseur de type 2 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PRT-1S-350/5S 2908551 PHOENIX CONTACT Parasurtenseur de type 2

PRT-1S-350/5S

2908551

PHOENIX_CONTACT

10

Parasurtenseur de type 2

Parafoudre pour l’installation peu encombrante de circuits imprimés, selon le type 2/classe II, pour les installations d’alimentation monophasées TN et TT.

Parafoudres pour installation de circuits imprimés peu encombrante, conformément au type 2 / classe II, pour installations d'alimentation TN et TT monophasées.

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique

Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitDispositif de protection antisurtension
Gamme de produitsPRINTRAB
Classe d'essai CEIII
T2
Types ENT2
Système d'alimentation CEITN-S
TT
TypeParasurtenseur intégré pour circuits imprimés
Message protection antisurtension défectueuseoptique
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Fréquence nominale fN50 Hz (60 Hz)
Rigidité diélectrique< 2,2 kV (1 min)
Dimensions
Dessin cotézbdflpossr.jpg
Largeur24 mm
Hauteur15,7 mm
Profondeur25,3 mm
Indications sur les matériaux
Couleurgris clair (RAL 7035)
Classe d'inflammabilité selon UL 94V-0
Valeur CTI du matériau600
Matériau isolantPA 6.6
Groupe de matériauxI
Matériau du boîtierPA 6.6
Circuit de protection
Circuits de protectionL-N
L-PE
N-PE
Sens de l'actionL-N & L(N)-PE
Tension nominale UN230 V AC (TN)
230 V AC (TT)
Fréquence nominale fN50 Hz (60 Hz)
Tension permanente maximale UC350 V AC
Courant nom. de décharge In(8/20)µs.5 kA
Courant de court-circuit assigné ISCCR1 kA
Niveau de protection en tension Up≤ 1,5 kV
Réponse au TOV pour UT(L-N)336 V AC (5 s / mode résistance)
440 V AC (120 min / mode résistance)
Réponse au TOV pour UT(N-PE)1200 V AC (200 ms / mode résistance)
Temps d'amorçage tA(L-N)≤ 25 ns
Temps d'amorçage tA(L-PE)≤ 100 ns
Temps d'amorçage tA(N-PE)≤ 100 ns
Fusible en amont maximum pour câblage de lignes de dérivation16 A AC (MCB B / usage général)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 105 °C
Altitude≤ 5000 m (amsl)
Humidité de l'air admissible (fonctionnement)5 % ... 95 %
Homologations
Spécifications UL
Tension maximale permanente MCOV350 V AC
Tension maximale permanente (MCOV L-N)350 V AC
Tension permanente maximale MCOV (L-G)350 V AC
Tension maximale permanente MCOV (N-G)350 V AC
Courant nominal de décharge In5 kA
Circuits de protectionL-N
N-G
L-G
Tension nominale230 V AC
Système de distribution d'énergieSingle phase
Fréquence nominale50/60 Hz
Tension limite mesurée MLV (L-N)1400 V
Tension limite mesurée MLV (L-G)1400 V
Tension limite mesurée MLV (N-G)1400 V
Type SPD4CA
Normes et spécifications
Normes/prescriptionsCEI 61643-11
Remarque2011
EN 61643-11
Normes/prescriptionsEN 61643-11
Remarque2012
Montage
Type de montageMontage circuits imprimés
Emplacement pour le montageInterne

ETIM for 2908551 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000941)
Caractéristique Valeur
Forme de réseau CC (EF009926) Non
Forme de réseau IT (EF009927) Non
Forme de réseau TN (EF009928) Non
Forme de réseau TN-C (EF009929) Non
Forme de réseau TN-C-S (EF009933) Non
Forme de réseau TN-S (EF009930) Oui
Forme de réseau TT (EF009931) Non
Autre forme de réseau (EF009932) Non
Courant de décharge nominal (8/20) (EF004214) 5 kA
Tension continue la plus élevée CA (EF004198) 350 V
Niveau de protection L-N (EF004236) 1.5 kV
Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) 16 A
Résistance aux courts-circuits (Isccr) (EF012627) 1 kA
Fusible auxiliaire intégré (EF008797) Oui
Sans courant de fuite (EF016002) Non
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai type 2 (EF004230) Oui
Classe de protection (IP) (EF005474) IP20
