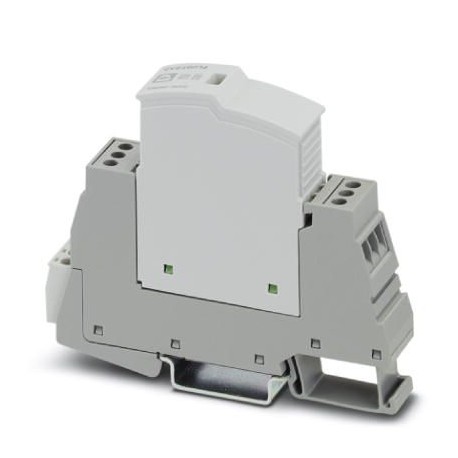

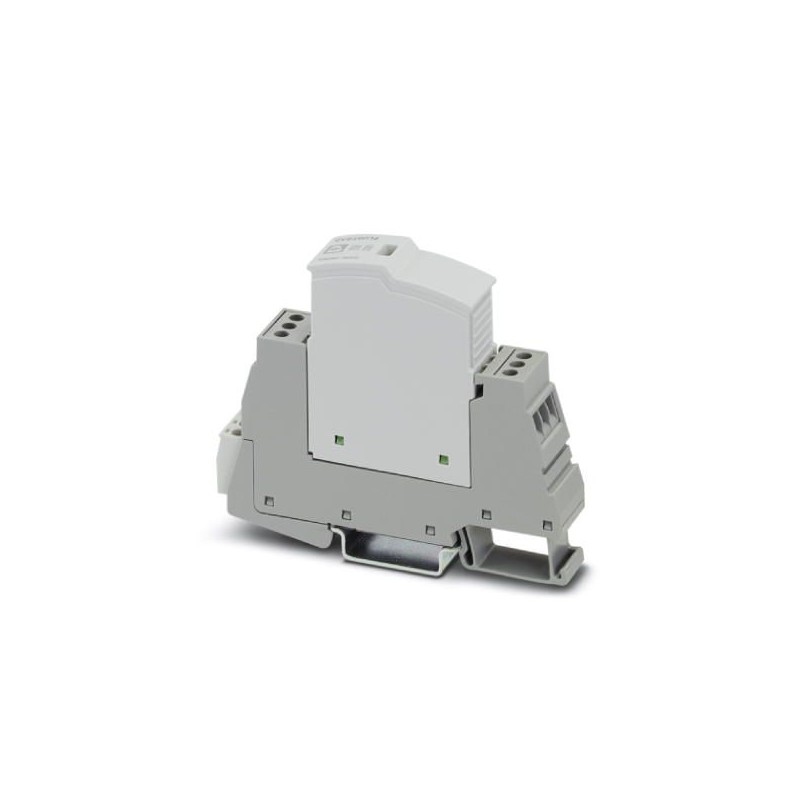

PLT-SEC-T3-230-FM-UT 2907919 PHOENIX CONTACT Überspannungsschutzgerät Typ 3
PLT-SEC-T3-230-FM-UT
2907919
PHOENIX_CONTACT
Überspannungsschutzgerät Typ 3
Überspannungsschutz Typ 2/3, bestehend aus einem Steckschutz und einem Basiselement mit Schraubanschluss. Für einphasige Stromversorgungsnetze mit integrierter Statusanzeige und Fernsignal. Nennspannung: 230 VAC / DC
Erdung, Blitz- und Überspannungsschutz > Geräteüberspannungsschutz für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige und Fernmeldung für einphasige Stromversorgungsnetze. Nennspannung 230 V AC/DC.
Ihre Vorteile
Kaufmännische Daten
| Bestellschlüssel | 2907919 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| GTIN | 4055626257457 |
| Gewicht pro Stück (exklusive Verpackung) | 81,160 g |
| Gewicht pro Stück (inklusive Verpackung) | 96,620 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (Betriebsspannung Fernmeldekontakt ≤ 250 V) |
| ≤ 6000 m (Betriebsspannung Fernmeldekontakt ≤ 150 V) | |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| EN Type | T2 / T3 |
|---|---|
| Stromversorgungssystem IEC | TT |
| TN-S | |
| Anzahl der Ports | One |
| Schutzpfade | L-N |
| L-PE | |
| N-PE | |
| Montageart | Tragschiene: 35 mm |
| Farbe | hellgrau RAL 7035 |
| verkehrsgrau A RAL 7042 | |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
Schutzschaltung
| Nennspannung UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 264 V AC |
| Nennlaststrom IL | 26 A (bei 30 °C) |
| Schutzleiterstrom IPE | ≤ 5 µA |
| Nennableitstoßstrom In(8/20) µs | 5 kA |
| Standby-Leistungsaufnahme PC | ≤ 26,4 mVA (bei UREF) |
| ≤ 26,4 mVA (bei UC) | |
| Referenzprüfspannung UREF | 264 V AC |
| Ableitstoßstrom Imax(8/20) µs maximal | 10 kA |
| Kombinierter Stoß UOC | 6 kV |
| Schutzpegel Up(L-N) | ≤ 1,25 kV (bei UOC) |
| ≤ 1,4 kV (bei In) | |
| Schutzpegel Up(L-PE) | ≤ 1,4 kV |
| Schutzpegel Up(N-PE) | ≤ 1,4 kV |
| TOV-Verhalten bei UT(L-N) | 400 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| TOV-Verhalten bei UT(L-PE) | 457 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| 1464 V AC (200 ms / safe failure mode) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Ansprechzeit tA(L-N) | ≤ 25 ns |
| Ansprechzeit tA(L-PE) | ≤ 100 ns |
| Ansprechzeit tA(N-PE) | ≤ 100 ns |
| Kurzschlussfestigkeit ISCCR | 10 kA AC |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 32 A (gG / B / C) |
| Maximale Vorsicherung bei Durchgangsverdrahtung | 25 A (gG / B / C) |
Zusätzliche technische Daten
| Kurzschlussfestigkeit ISCCR | 0,25 kA DC (ohne zusätzliche Vorsicherung) |
|---|---|
| 5 kA DC (für 20 A gG / B Vorsicherung) | |
| Höchste Dauerspannung UC | 240 V DC |
| IEC-Prüfklasse (nach IEC 61643-21) | D1 |
| Schutzpfade | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Stoßstromfestigkeit (Ader-Ader) | D1 - 500 A |
| Stoßstromfestigkeit (Ader-Erde) | D1 - 500 A |
| Impulsableitstoßstrom Iimp(10/350) µs (Ader-Ader) | 0,5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde) | 0,5 kA |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 250 V AC |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 0,5 A AC |
| 0,5 A DC (75 V DC) | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 30 ... 12 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm |
| Abisolierlänge | 10 mm |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm |
| Abisolierlänge | 10 mm |
UL Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximale Dauerspannung MCOV | 264 V AC |
| 240 V DC | |
| Nennspannung | 240 V DC |
| Nennlaststrom IL | 20 A |
| Schutzpfade | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC-) - G | |
| Energieverteilungssystem | Single phase |
| DC | |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-N) | 1150 V |
| Gemessene Begrenzungsspannung MLV (L-G) | 1180 V |
| Gemessene Begrenzungsspannung MLV (N-G) | 1180 V |
| Nennableitstoßstrom In | 5 kA |
UL Anzeige / Fernmeldung
| Betriebsspannung | 250 V AC (0,5 A) |
|---|---|
| 12 V DC (4 A) | |
| 24 V DC (2 A) | |
| 48 V DC (1 A) | |
| Anzugsdrehmoment | 5 lbf-in. ... 7 lbf-in. |
| Leiterquerschnitt AWG | 30 ... 12 |
| Merkmal | Wert |
|---|---|
| Höchste Dauerspannung AC (EF004198) | 264 V |
| Schutzpegel L-N (EF004236) | 1.25 kV |
| Montageart (EF000003) | Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 4 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 2.5 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 3 (EF004231) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
