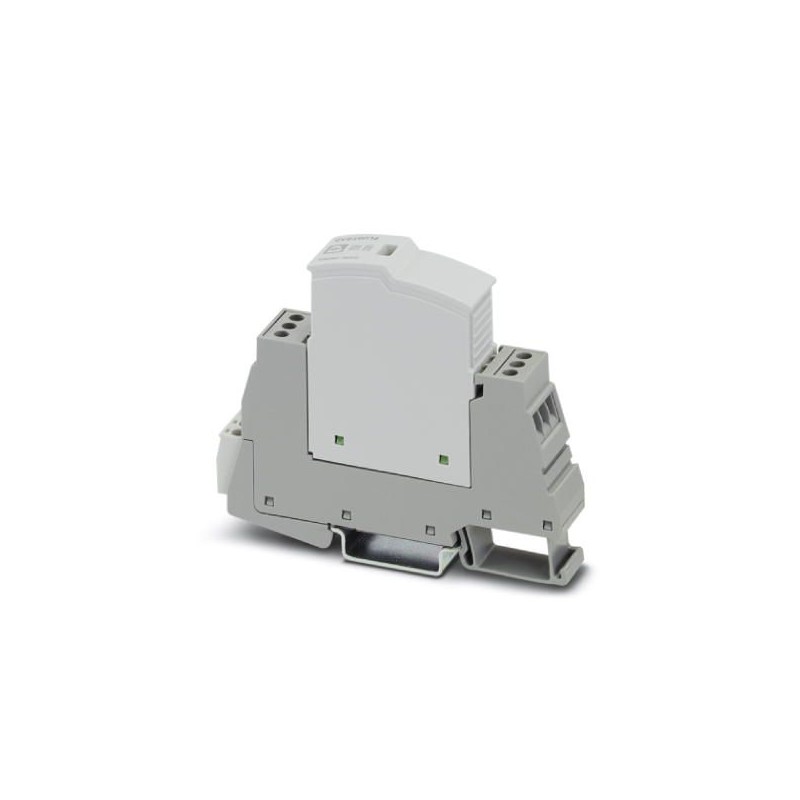

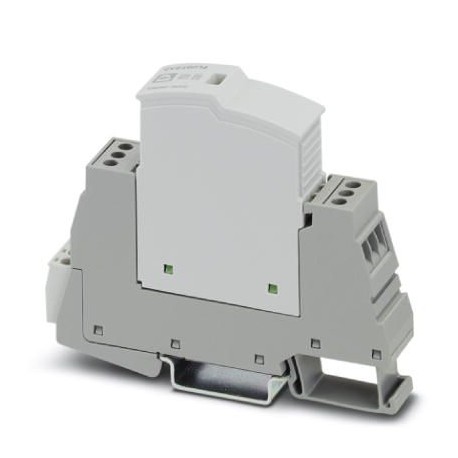

PLT-SEC-T3-230-FM-UT 2907919 PHOENIX CONTACT Dispositif de protection antisurtension type 3
PLT-SEC-T3-230-FM-UT
2907919
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Protection contre les surtensions de type 2/3, composée d’une protection enfichable et d’un élément de base avec raccord à vis. Pour les réseaux d’alimentation monophasés avec indication d’état intégrée et signal à distance. Tension nominale : 230VAC/DC
Protection par mise à la terre, contre la foudre et contre les surtensions > Appareil de protection contre la surtension pour appareil terminal
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Parafoudre basse tension de type 2/3 composé d'une fiche de protection et d'un élément de base pour indicateur d'état intégré et signalisation à distance pour les réseaux d'alimentation monophasés. Tension nominale : 230 V AC/DC.
Avantages
Données commerciales
| Code de commande | 2907919 |
|---|---|
| Unité de conditionnement | 5 pcs |
| GTIN | 4055626257457 |
| Poids par pièce (hors emballage) | 0,081 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (Tension de service du contact de signalisation à distance : ≤ 250 V) |
| ≤ 6000 m (Tension de service du contact de signalisation à distance : ≤ 150 V) | |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Types EN | T2 / T3 |
|---|---|
| Système d'alimentation CEI | TT |
| TN-S | |
| Nombre de ports | One |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | gris clair RAL 7035 |
| gris signalisation A RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 264 V AC |
| Courant de charge nominal IL | 26 A (à 30 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs | 5 kA |
| Consommation de puissance en veille PC | ≤ 26,4 mVA (pour UREF) |
| ≤ 26,4 mVA (pour UC) | |
| Tension d'essai de référence UREF | 264 V AC |
| Courant de décharge Imax(8/20) µs maximal | 10 kA |
| Choc combiné UOC | 6 kV |
| Niveau de protection en tension Up(L-N) | ≤ 1,25 kV (pour UOC) |
| ≤ 1,4 kV (pour In) | |
| Niveau de protection en tension Up(L-PE) | ≤ 1,4 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,4 kV |
| Réponse au TOV pour UT(L-N) | 400 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 457 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode résistance) | |
| 1464 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Courant de court-circuit assigné ISCCR | 10 kA AC |
| Fusible en amont maximum pour câblage de lignes de dérivation | 32 A (gG / B / C) |
| Fusible maximal pour câblage traversant | 25 A (gG / B / C) |
Caractéristiques techniques supplémentaires
| Courant de court-circuit assigné ISCCR | 0,25 kA DC (Sans fusible en amont supplémentaire) |
|---|---|
| 5 kA DC (Pour fusible en amont 20 A gG/B) | |
| Tension permanente maximale UC | 240 V DC |
| Classe d'essai CEI (selon CEI 61643-21) | D1 |
| Circuits de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Résistance aux courants de choc (fil-fil) | D1 - 500 A |
| Résistance aux courants de choc (fil-terre) | D1 - 500 A |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-fil) | 0,5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 0,5 kA |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 250 V AC |
| 125 V DC (200 mA DC) | |
| Courant de service | 0,5 A AC |
| 0,5 A DC (75 V DC) | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 30 ... 12 |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 10 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 10 mm |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente MCOV | 264 V AC |
| 240 V DC | |
| Tension nominale | 240 V DC |
| Courant de charge nominal IL | 20 A |
| Circuits de protection | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC-) - G | |
| Système de distribution d'énergie | Single phase |
| DC | |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 1150 V |
| Tension limite mesurée MLV (L-G) | 1180 V |
| Tension limite mesurée MLV (N-G) | 1180 V |
| Courant nominal de décharge In | 5 kA |
UL Affichage / Signalisation à distance
| Tension de service | 250 V AC (0,5 A) |
|---|---|
| 12 V DC (4 A) | |
| 24 V DC (2 A) | |
| 48 V DC (1 A) | |
| Couple de serrage | 5 lbf-in. ... 7 lbf-in. |
| Section conduct. AWG | 30 ... 12 |
| Caractéristique | Valeur |
|---|---|
| Tension continue la plus élevée CA (EF004198) | 264 V |
| Niveau de protection L-N (EF004236) | 1.25 kV |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 4 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 2.5 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 3 (EF004231) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
