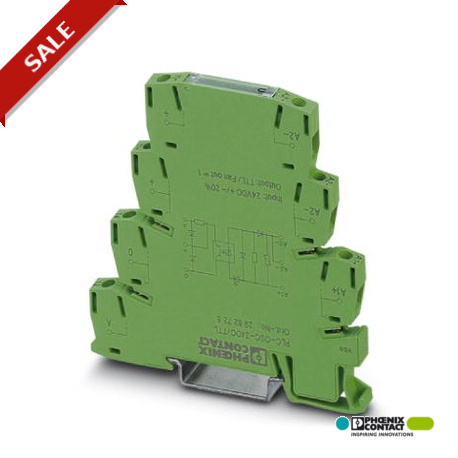

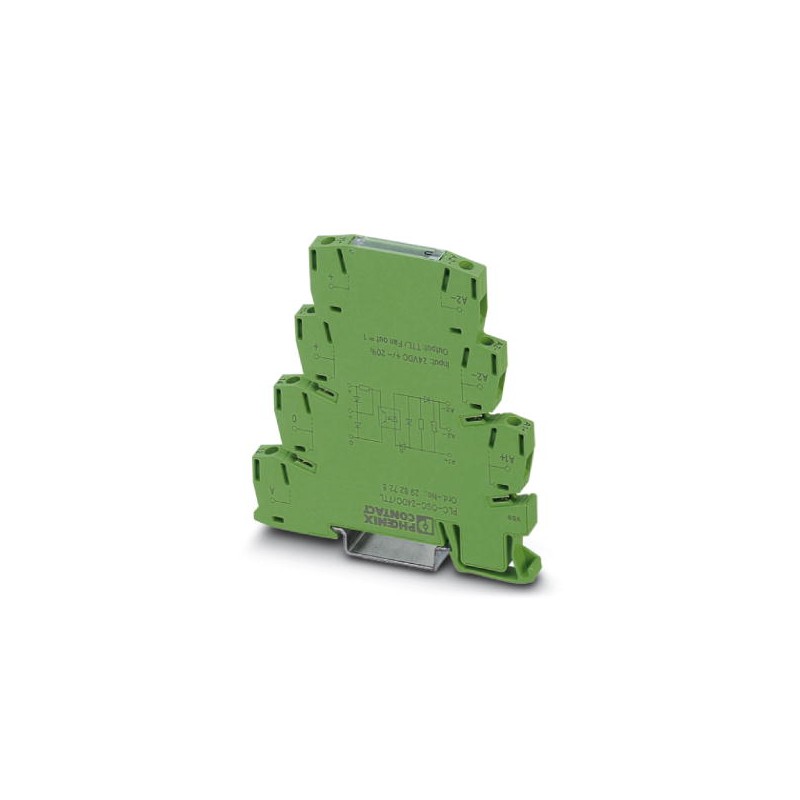

PLC-OPT- 24DC/TTL 2900363 PHOENIX CONTACT PLC Solid-State-Relais mit Push-In-Anschluss, zur Montage auf DIN-..
PLC-OPT-24DC/TTL
2900363
PHOENIX_CONTACT
PLC Solid-State-Relais mit Push-In-Anschluss, zur Montage auf DIN-Schiene NS 35 / 7.5, Eingang: 24 V DC, Ausgang: TTL (5 V DC)
PLC-INTERFACE für TTL-Signal, bestehend aus PLC-O.../TTL-Basisklemme mit Push-in-Anschluss und integriertem Halbleiterrelais, für den Einbau auf Schiene NS 35/7,5, 1 Schließkontakt, Eingang: 24 V DC, Ausgang: TTL (5 V DC)
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Maße
| Breite | 6,2 mm |
|---|---|
| Höhe | 80 mm |
| Tiefe | 86 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Schaltschwelle "0"-Signal bezogen auf UN | < 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | > 0,8 |
| Typischer Eingangsstrom bei UN | 3,4 mA |
| Einschaltzeit typisch | 35 µs |
| Ausschaltzeit typisch | 35 µs |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Parallelverpolschutzdiode |
| Überspannungsbegrenzung | > 33 V |
| Übertragungsfrequenz | 1 kHz |
Ausgangsdaten
| Benennung | Ausgangsdaten |
|---|---|
| Ausgangsnennspannung | 5 V DC -10 % ... +20 % |
| Grenzdauerstrom | eine TTL-Last (Fan out = 1) / 50 mA für Schaltbetrieb |
| Fan out | 1 |
| Überspannungsbegrenzung | > 8 V |
| Spannungsabfall bei max. Grenzdauerstrom | < 80 mV |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Parallelverpolschutzdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kVeff(50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Bemessungsstoßspannung / Isolierung | 4 kV / Basisisolierung |
| Bemessungsisolationsspannung | 250 V DC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Bemessungsisolationsspannung | 250 V DC |
| Bemessungsstoßspannung / Isolierung | 4 kV / Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27371001 |
|---|---|
| eCl@ss 4.1 | 27371001 |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371001 |
| eCl@ss 7.0 | 27371001 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
ETIM
| ETIM 4.0 | EC000196 |
|---|---|
| ETIM 5.0 | EC001504 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39121542 |
| Merkmal | Wert |
|---|---|
| Ausgangsspannung (EF003933) | 4.5 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.05 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
