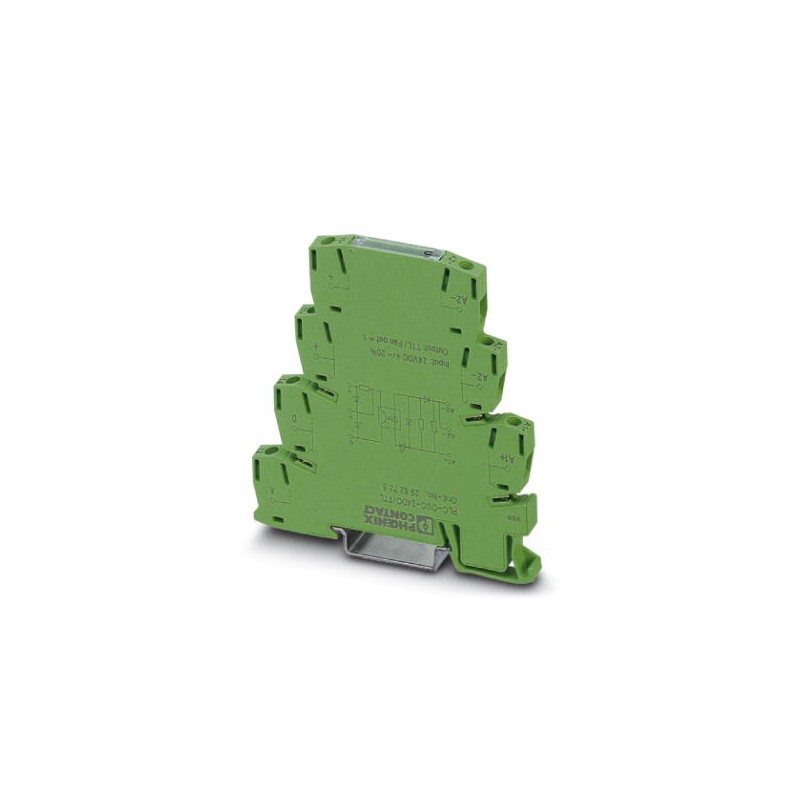

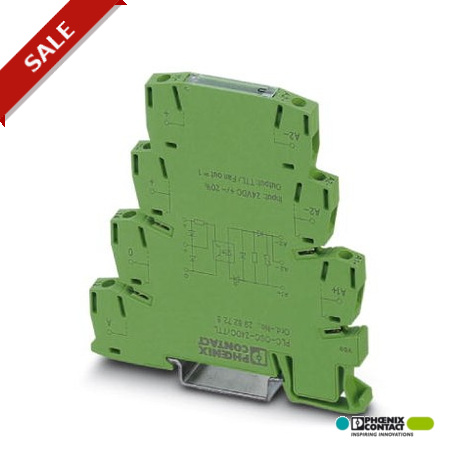

PLC-OPT- 24DC/TTL 2900363 PHOENIX CONTACT PLC-INTERFACE para señal TTL, compuesto de borne de base PLC-O.../..
PLC-OPT-24DC/TTL
2900363
PHOENIX_CONTACT
PLC-INTERFACE para señal TTL, compuesto de borne de base PLC-O.../TTL con conexión push-in y relé de estado sólido integrado, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, entrada: 24 V DC, salida: TTL (5 V DC)
Relés > Optoacoplador
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Anchura | 6,2 mm |
|---|---|
| Altura | 80 mm |
| Profundidad | 86 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| Umbral de conmutación Señal "0" referido a UN | < 0,4 |
| Umbral de conmutación Señal "1" referido a UN | > 0,8 |
| Corriente de entrada típica a UN | 3,4 mA |
| Tiempo de conexión típico | 35 µs |
| Tiempo de desconexión típico | 35 µs |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en paralelo |
| Limitación de sobretensiones | > 33 V |
| Frecuencia de transmisión | 1 kHz |
Datos de salida
| Denominación | Datos de salida |
|---|---|
| Tensión nominal de salida | 5 V DC -10 % ... +20 % |
| Corriente constante límite | una carga TTL (Fan out = 1) / 50 mA para servicio intermitente |
| Fan out | 1 |
| Limitación de sobretensiones | > 8 V |
| Caída de tensión con corriente constante límite máxima | < 80 mV |
| Circuito de salida | 3 conductores, con masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en paralelo |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base |
| Tensión de aislamiento de dimensionamiento | 250 V DC |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensión de aislamiento de dimensionamiento | 250 V DC |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27371001 |
|---|---|
| eCl@ss 4.1 | 27371001 |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371001 |
| eCl@ss 7.0 | 27371001 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
ETIM
| ETIM 4.0 | EC000196 |
|---|---|
| ETIM 5.0 | EC001504 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39121542 |
| Característica | Valor |
|---|---|
| Tensión de salida (EF003933) | 4.5 V |
| Tipo de corriente de salida (EF008222) | CC |
| Corriente nominal de funcionamiento Ie (EF001443) | 0.05 A |
| Tipo de salida digital (EF003601) | Electrónico |
| Con indicador LED (EF005950) | Sí |
