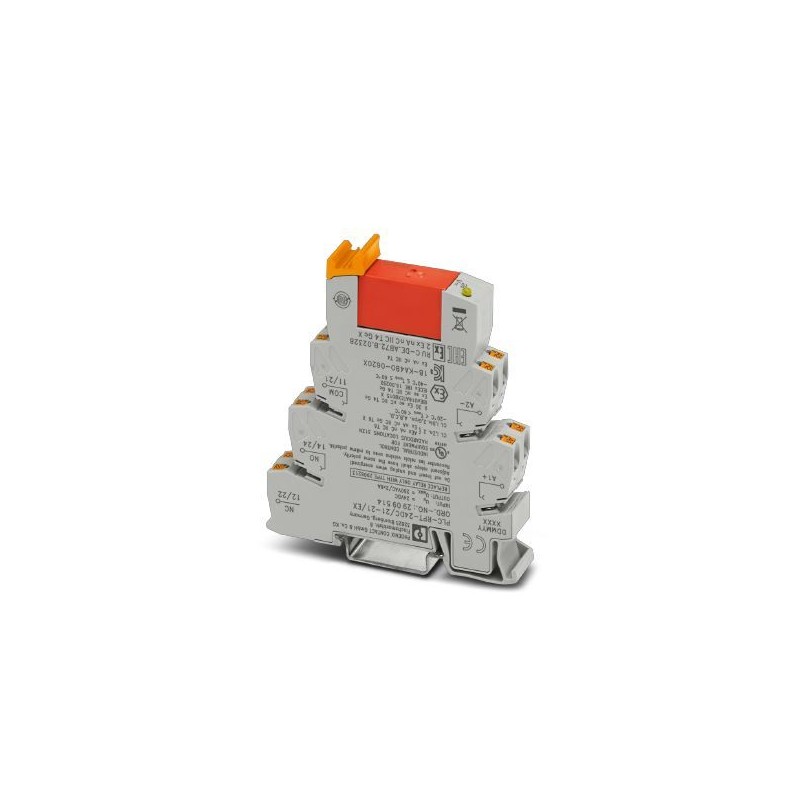

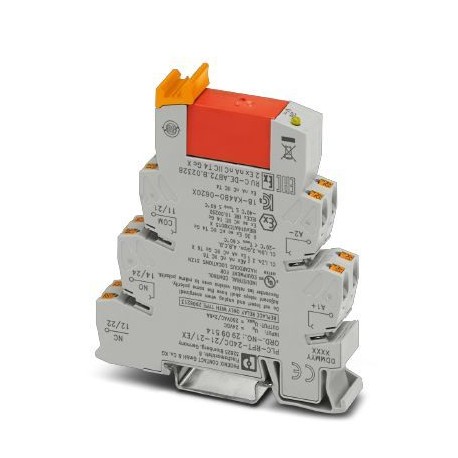

PLC-RPT- 24DC/21-21/EX 2909514 PHOENIX CONTACT Relaismodul
PLC-RPT-24DC/21-21/EX
2909514
PHOENIX_CONTACT
10
Relaismodul
PLC-INTERFACE, bestehend aus einer Basisklemme zur Montage auf einer 14 mm Schiene mit Push-in-Anschluss und Steckrelais mit Leistungskontakt, 2 Schaltkontakten, Eingangsspannung 24 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2.
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2909514 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 458 (C-5-2017) |
| GTIN | 4055626363172 |
| Gewicht pro Stück (exklusive Verpackung) | 64,130 g |
| Gewicht pro Stück (inklusive Verpackung) | 64,130 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (UL) |
|---|---|
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 18 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,43 W |
Kontaktseite
| Kontaktausführung | 2 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 5 V AC/DC (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 5 V) |
| Einschaltstrom maximal | 15 A (300 ms) |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 85 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| 44 W (bei 110 V DC) | |
| 60 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Wechsler/Wechsler | 2,5 kV AC (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT III (Relais) |
| IP20 (Relaissockel) | |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| EU-Baumusterprüfbescheinigung | IBExU16ATEXB015 X |
| IECEx | Ex ec nC IIC T4 Gc |
| IECEx-Zertifikat | IECEx IBE 16.0029X |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| UL, Kanada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 64,13 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Benennung | Normen / Bestimmungen |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| EN 60079-0, -7, -15 | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | Sichere Trennung, verstärkte Isolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| UL, Kanada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 20.2 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.018 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
