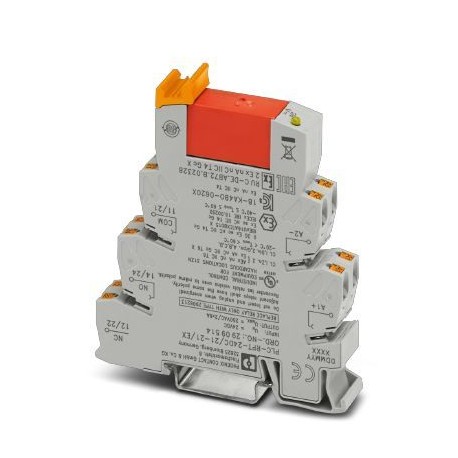

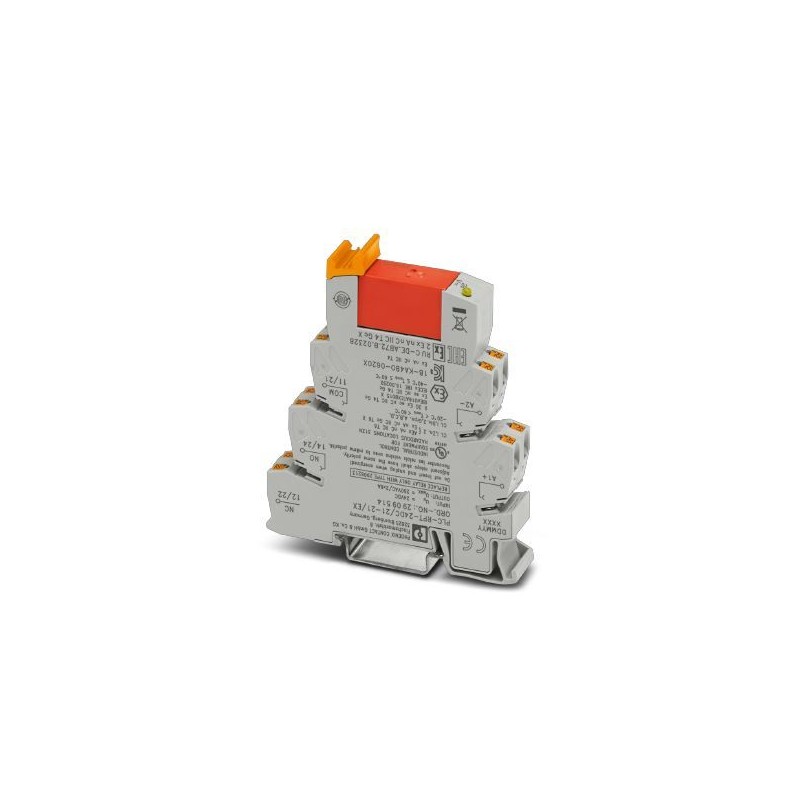

PLC-RPT- 24DC/21-21/EX 2909514 PHOENIX CONTACT Module à relais
PLC-RPT-24DC/21-21/EX
2909514
PHOENIX_CONTACT
10
Module à relais
INTERFACE PLC, composée d’un bornier de base pour le montage sur un rail de 14 mm avec connexion enfichable et relais enfichable avec contact d’alimentation, 2 contacts commutés, tension d’entrée 24 V DC. Homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2909514 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 458 (C-5-2017) |
| GTIN | 4055626363172 |
| Poids par pièce (hors emballage) | 0,064 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (UL) |
|---|---|
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Courant d'entrée typique pour UN | 18 mA |
| Temps d'amorçage typique | 8 ms |
| Temps de retombée typique | 10 ms |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| diode de roue libre Diode roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,43 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
| Tension de commutation minimale | 5 V AC/DC (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Courant d'enclenchement maximal | 15 A (300 ms) |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 250 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 250 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Tension d'essai inverseur/inverseur | 2,5 kV AC (50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT III (Relais) |
| IP20 (Socle pour relais) | |
| Durée de vie mécanique | 3x 107cycles |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| Certificat CE d'essai de type | IBExU16ATEXB015 X |
| IECEx | Ex ec nC IIC T4 Gc |
| Certificat IECEx | IECEx IBE 16.0029X |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 64,13 g |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| EN 60079-0, -7, -15 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | Isolement sécurisé, isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 20.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.018 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
