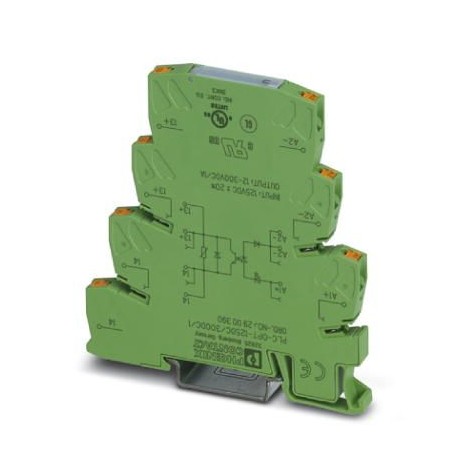

PLC-OPT-125DC/300DC/1 2900390 PHOENIX CONTACT Solid-State-Relaismodul
PLC-OPT-125DC/300DC/1
2900390
PHOENIX_CONTACT
Solid-State-Relaismodul
PLC INTERFACE, integriertes Halbleiterrelais, mit Push-in-Anschluss, für den Einbau auf symmetrischer Schiene NS 35/7,5, Eingang: 125 V DC, Ausgang: 12-300 V DC/1 A
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2900390 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356508933 |
| Gewicht pro Stück (exklusive Verpackung) | 31,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 31,770 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsdaten
| Eingangsnennspannung UN | 125 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
| Eingangsspannungsbereich | 100 V DC ... 138 V DC |
| Typischer Eingangsstrom bei UN | 6 mA |
| Übertragungsfrequenz | 50 Hz |
| Verlustleistung bei Nennbedingung | 0,75 W |
Ausgangsdaten
| Benennung | Ausgangsdaten |
|---|---|
| Ausgangsspannungsbereich | 12 V DC ... 300 V DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmstellen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Grenzdauerstrom | 1 A (siehe Derating-Kurve) |
| Spannungsabfall bei max. Grenzdauerstrom | < 500 mV |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Varistor |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Einbaulage | beliebig |
|---|---|
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Bemessungsisolationsspannung | 300 V |
| Bemessungsstoßspannung | 4 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 100 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 12 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 1 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Nein |
