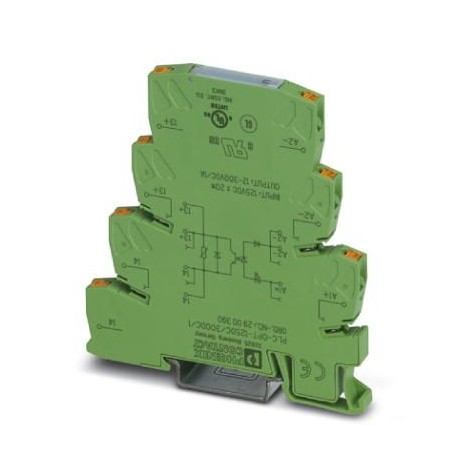

PLC-OPT-125DC/300DC/1 2900390 PHOENIX CONTACT Módulo de relé de estado sólido
PLC-OPT-125DC/300DC/1
2900390
PHOENIX_CONTACT
Módulo de relé de estado sólido
PLC INTERFACE, relé de estado sólido integrado, com conexão push-in, para instalação em trilho simétrico NS 35/7.5, entrada: 125 V DC, saída: 12-300 V DC/1 A
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2900390 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356508933 |
| Peso por unidade (exclusive embalagem) | 31,000 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Tensão nominal de entrada UN | 125 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,8 ... 1,1 |
| Faixa de tensão de entrada | 100 V DC ... 138 V DC |
| Típica corrente de entrada com UN | 6 mA |
| Freqüência de transmissão | 50 Hz |
| Potência de dissipação máxima com condição nominal | 0,75 W |
Dados de saída
| Denominação | Dados de saída |
|---|---|
| Faixa de tensão de saída | 12 V DC ... 300 V DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...) |
| Corrente máx. em regime permanente | 1 A (vide curva derating) |
| Queda de tensão com máx. corrente constante limite | < 500 mV |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
| Varistor |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Posição de montagem | opcional |
|---|---|
| Instrução de montagem | ordenados sem intervalo |
| Modo operacional | 100 % ED |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Denominação | Normas / Determinações |
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Tensão de isolamento nominal | 300 V |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 100 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tensão de saída (intervalo) (EF003933) | 12 V |
| Tipo de tensão de saída (EF008222) | DC |
| Corrente nominal de operação Ie (EF001443) | 1 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Não |
