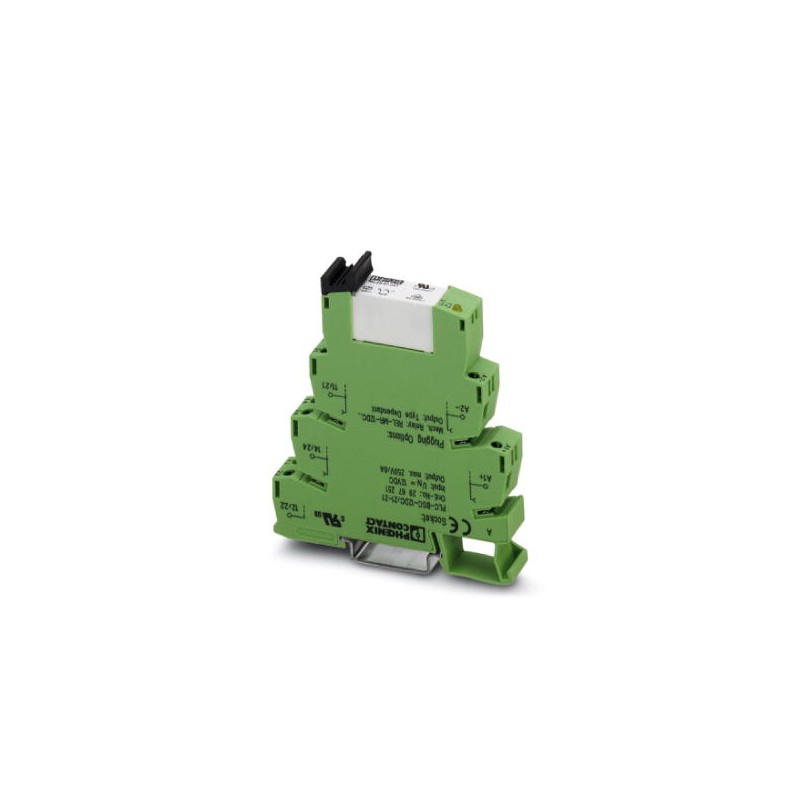

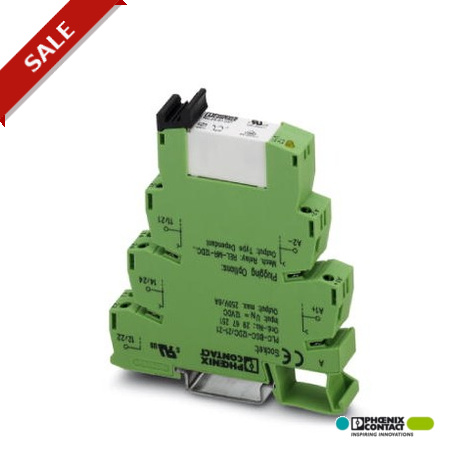

PLC-RPT- 48DC/21-21 2900333 PHOENIX CONTACT PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT.../21-21 mit Pu..
PLC-RPT-48DC/21-21
2900333
PHOENIX_CONTACT
10
PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT.../21-21 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 2 Wechsler, Eingangsspannung 48 V DC
PLC-INTERFACE, bestehend aus einer Basisklemme PLC-BPT.../21-21 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, für den Einbau auf symmetrischer Schiene NS 35/7,5, 2 Wechselrichterkontakte, Eingangsspannung 48 V DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Maße
| Breite | 14 mm |
|---|---|
| Höhe | 80 mm |
| Tiefe | 94 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 48 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 20 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,96 W |
Kontaktseite
| Kontaktausführung | 2 Wechsler |
|---|---|
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 5 V AC/DC (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 5 V) |
| Einschaltstrom maximal | 15 A (300 ms) |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 85 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| 44 W (bei 110 V DC) | |
| 60 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen nach DIN VDE 0660/IEC 60947 | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) |
Allgemein
| Betriebsart | 100 % ED |
|---|---|
| Schutzart | RT III (Relais) |
| Lebensdauer mechanisch | 3 x 107Schaltspiele |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Bemessungsstoßspannung / Isolierung | 6 kV (Sichere Trennung: Steuerseite / Kontaktseite) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 40.3 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.02 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2900333-PLC-RPT- 48DC/21-21 | 161 Kbytes |
|
