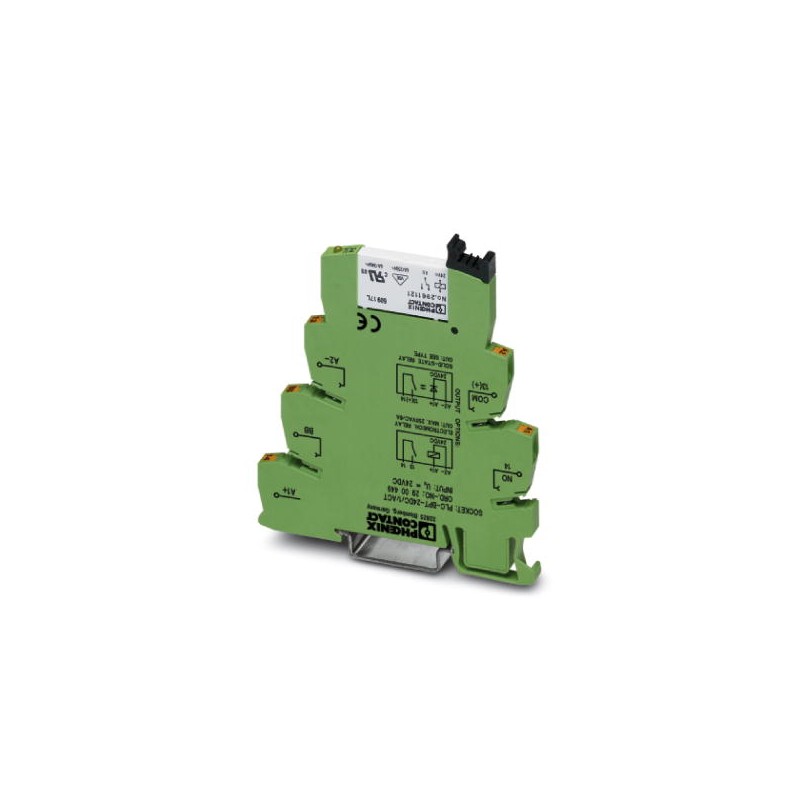

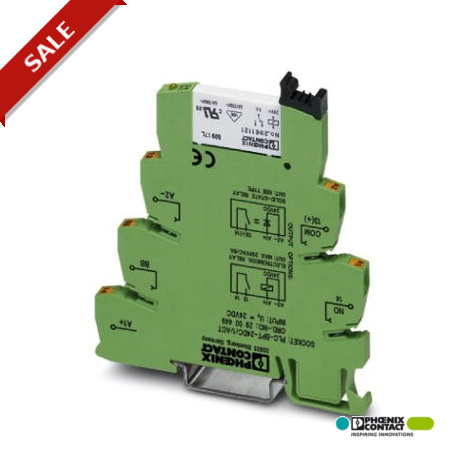

PLC-RPT-120UC/ 1AU/SEN 2900314 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen, bestehend aus Grundklemm.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RPT-120UC/ 1AU/SEN 2900314 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen, bestehend aus Grundklemm..

PLC-RPT-120UC/ 1AU/SEN

2900314

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE für Eingabefunktionen, bestehend aus Grundklemme PLC-BPT…/SEN mit Push-in-Anschluss und steckbarem Miniaturrelais mit Mehrlagen-Goldkontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingangsspannung 120 V AC/110 V DC

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$18.07
20+$17.47
30+$17.18
40+$16.99
60+$16.86
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN120 V AC (110 V DC)
110 V DC
Typischer Eingangsstrom bei UN3,5 mA
Ansprechzeit typisch6 ms
Rückfallzeit typisch15 ms
SchutzbeschaltungBrückengleichrichter Brückengleichrichter
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,42 W

Kontaktseite

Kontaktausführung1 Schließer
KontaktmaterialAgSnO, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1 W (bei 24 V DC)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal5 V (bei 100 mA)
Grenzdauerstrom6 A
Schaltstrom minimal10 mA (bei 12 V)
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartRT III (Relais)
Lebensdauer mechanisch2 x 107 Schaltspiele
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
IEC 60664 A
DIN VDE 0110
DIN EN 50178/VDE 0160 (in relevanten Teilen)
DIN EN 50178/VDE 0160
IEC 60255/DIN VDE 0435 (in relevanten Teilen)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2900314-PLC-RPT-120UC/ 1AU/SEN English 154 Kbytes PHOENIX CONTACT-2900314-PLC-RPT-120UC/ 1AU/SEN
