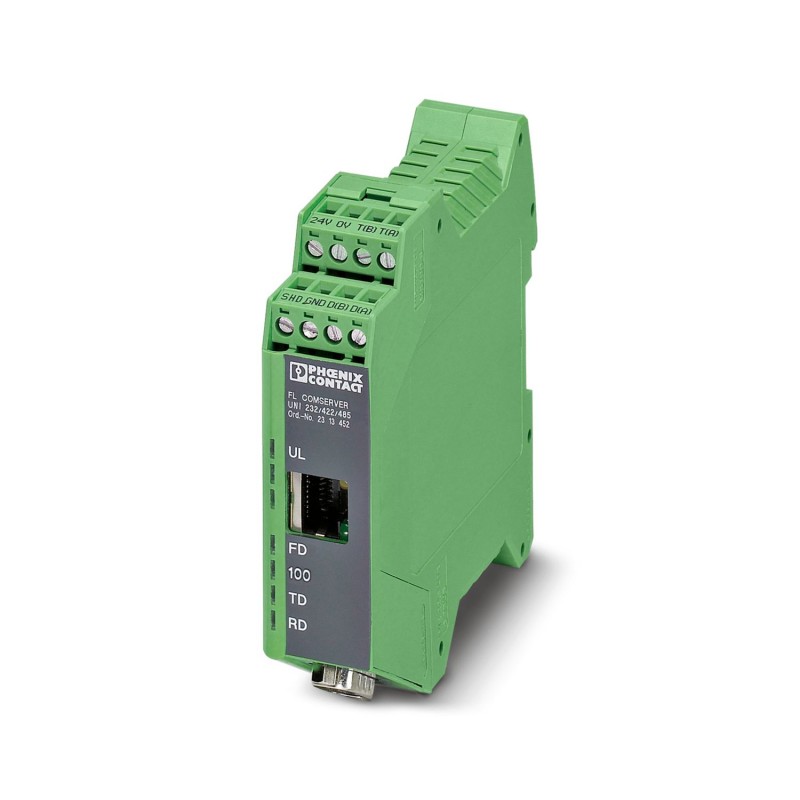

FL COMSERVER UNI 232/422/485 2313452 PHOENIX CONTACT Schnittstellenwandler
FL COMSERVER UNI 232/422/485
2313452
PHOENIX_CONTACT
Schnittstellenwandler
FL COMSERVER UNI..., Server der zweiten Generation für serielle Geräte, zur Umstellung einer seriellen 232/422/485 Schnittstelle auf Ethernet, unterstützt TCP-, UDP-, Modbus- und PPP-Gateway-Anwendungen, inkl. Com Redirector Port-Software und Benutzerdokumentation
FL COMSERVER UNI..., serieller Geräteserver der zweiten Generation zum Konvertieren einer seriellen 232/422/485-Schnittstelle in Ethernet, unterstützt TCP-, UDP-, Modbus-Gateway- und PPP-Anwendungen, incl. COM Port-Redirector-Software und Benutzerdokumentation
Industriesteuerungen SPS > SPS-Kommunikations-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2313452 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 341 (C-6-2017) |
| GTIN | 4046356451321 |
| Gewicht pro Stück (exklusive Verpackung) | 180,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 180,300 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| -20 °C ... 60 °C (gemäß UL-Zulassung) | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
| Schutzart | IP20 |
| Störfestigkeit | EN 61000-6-2:2005 |
Allgemein
| Galvanische Trennung | DIN EN 50178 (VCC // Ethernet // Seriell) |
|---|---|
| Prüfspannung Datenschnittstelle/Datenschnittstelle | 1,5 kVeff(50 Hz, 1 min.) |
| Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min.) | |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Störabstrahlung | EN 61000-6-4 |
| Nettogewicht | 180,3 g |
| Material Gehäuse | PA 6.6-FR |
| Farbe | grün |
| MTBF | 666 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 179 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
| MTTF | 2013 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 879 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 359 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) | |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) |
| UL, USA | Class I, Zone 2, AEx nA IIC T5 |
| UL, USA / Kanada | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Kanada | Class I, Zone 2, Ex nA IIC T5 Gc X |
Versorgung
| Versorgungsspannungsbereich | 19,2 V AC/DC ... 28,8 V AC/DC (über steckbare Schraubklemme COMBICON) |
|---|---|
| 22,8 V DC ... 25,2 V DC (alternativ oder redundant, über Backplane-Buskontakt- und Systemstromversorgung) | |
| Stromaufnahme typisch | 100 mA (24 V DC) |
Serielle Schnittstelle
| Schnittstelle 1 | Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3u |
|---|---|
| Schnittstelle | Ethernet |
| Anzahl der Ports | 1 |
| Anschlussart | RJ45-Buchse, geschirmt |
| Übertragungslänge | ≤ 100 m (Twisted-Pair, geschirmt) |
| Unterstützte Protokolle | TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP |
| Hilfsprotokolle | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Datenflusskontrolle/Protokolle | Modbus/TCP |
| Serielle Übertragungsrate | 10/100 MBit/s, Autonegotiation |
| Schnittstelle 2 | RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Schnittstelle | RS-232 |
| Anschlussart | D-SUB-9-Stecker |
| Dateiformat/Kodierung | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Übertragungslänge | 15 m |
| Pinbelegung | DTE/DCE-Umschaltung per Web-based Management |
| Datenflusskontrolle/Protokolle | Software-Handshake, Xon/Xoff, Hardware-Handshake RTS/CTS // 3964 R kompatibel, Modbus RTU/ASCII |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s |
| Schnittstelle 3 | RS-422-Schnittstelle, nach ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
| Schnittstelle | RS-422 |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Dateiformat/Kodierung | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Übertragungslänge | ≤ 1200 m |
| Abschlusswiderstand | 390 Ω (konfigurierbar) |
| 180 Ω | |
| 390 Ω | |
| Datenflusskontrolle/Protokolle | selbststeuernd |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
| Schnittstelle 4 | RS-485-Schnittstelle, nach EIA/TIA-485, DIN 66259-4/RS-485-2-Draht |
| Schnittstelle | RS-485 |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Dateiformat/Kodierung | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Abschlusswiderstand | 390 Ω |
| 180 Ω | |
| 390 Ω (konfigurierbar) | |
| Datenflusskontrolle/Protokolle | selbststeuernd |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
Funktion
| Web-based Management | ja |
|---|---|
| Management | Web-based Management, SNMP, Notzugang mit Telnet und Seriell |
| Status- und Diagnoseanzeigen | LEDs: UL (Logikspannung), TD + RD (Datenaktivität seriell), FD (Vollduplex), 100 (100 Mbit/s Betrieb), Link (Ethernet), Activity (Ethernet), ERR (Error) |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Freier Fall nach IEC 60068-2-32 |
| Prüfergebnis | 1 m |
| Art der Prüfung | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
| Prüfergebnis | 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Prüfergebnis | 15g, 11 ms Dauer, Halbsinus-Schockimpuls |
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Prüfergebnis | 30g, 11 ms Dauer, Halbsinus-Schockimpuls |
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Frei von lackbenetzungsstörenden Substanzen | gemäß VW-AUDI-Seat-Zentralnorm P-VW 3.10.7 57 65 0 |
| Normen/Bestimmungen | EN 50121-4 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA | Class I, Zone 2, AEx nA IIC T5 |
| UL, USA / Kanada | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Kanada | Class I, Zone 2, Ex nA IIC T5 Gc X |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250500eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
| Merkmal | Wert |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Ja |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 99 mm |
| Tiefe (EF000049) | 116 mm |
