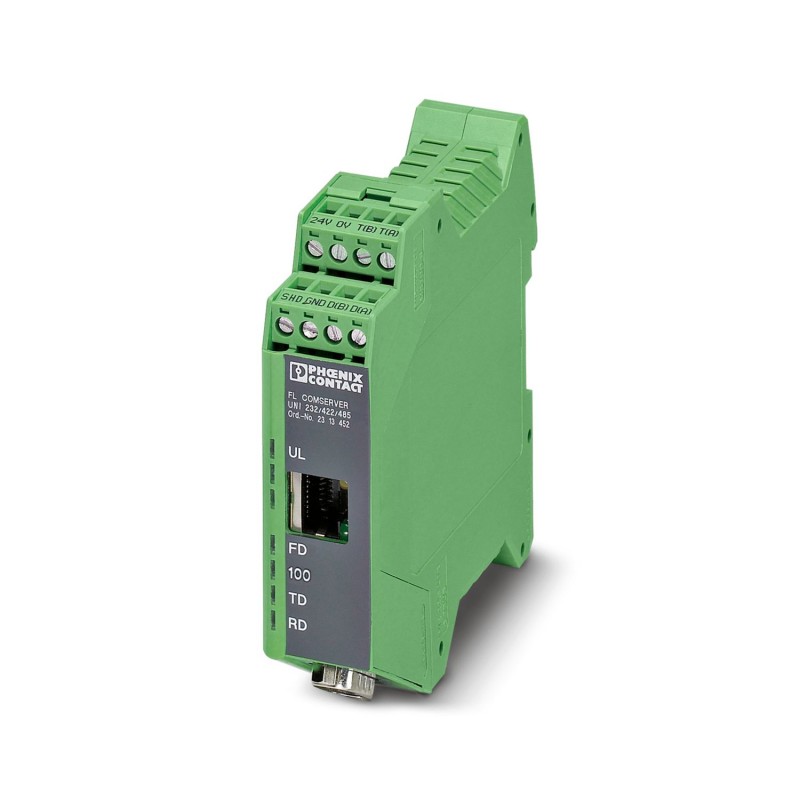

FL COMSERVER UNI 232/422/485 2313452 PHOENIX CONTACT Segunda generación FL COMSERVER UNI..., servidor para a..
FL COMSERVER UNI 232/422/485
2313452
PHOENIX_CONTACT
Segunda generación FL COMSERVER UNI..., servidor para aparatos serie, para la conversión de una interfaz 232/422/485 serie a Ethernet, soporta aplicaciones TCP, UDP, pasarela de enlace Modbus y PPP, incl. software puerto Com Redirector y documentación para el usuario
Controladores industriales (PLC) > Módulo de comunicación de PLC
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Propiedades del artículo
| Tipo de producto | Convertidor de interfaces |
| Aplicación | TCP, UDP, pasarela de enlace Modbus, PPP |
| MTTF | 2013 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 879 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 359 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 666 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 179 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 10 |
Propiedades de sistema
| Modbus/TCP-Client | |
| Número de clientes TCP Modbus | 8 |
| Requisitos del sistema | |
| Browser sostenidos | Netscape Communicator a partir de la versión 4.5 ó Internet Explorer a partir de la versión 5.5 |
Propiedades eléctricas
| Separación galvánica | VCC // Ethernet // en serie |
| Potencia disipada máxima con condición nominal | 2,4 W |
| Tensión de prueba Interfaz de datos/Interfaz de datos | 1,5 kVeff(50 Hz, 1 min.) |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 19,2 V AC/DC ... 28,8 V AC/DC (a través de borne enchufable de conexión por tornillo COMBICON) |
| 22,8 V DC ... 25,2 V DC (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) | |
| Absorción de corriente típica | 100 mA (24 V DC) |
| Función | |
| Gestión | Gestión basada en web, SNMP, acceso de emergencia con Telnet y serie |
| Indicaciones de estado y diagnóstico | LEDs: UL (tensión lógica), TD + RD (actividad de datos serie), FD (dúplex), 100 (funcionamiento a 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (Error) |
Datos de conexión
| Alimentación | |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Longitud a desaislar | 7,00 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Interfaces
| Señal | Ethernet |
| Modbus | |
| Servidor Web | sí |
| Datos: Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3 | |
| Velocidad de transmisión serie | 10/100 Mbits/s, autonegociación |
| Tipo de conexión | Hembra RJ45, apantallada |
| Número de canales | 1 |
| Longitud de transmisión | ≤ 100 m (par trenzado apantallado) |
| Protocolos soportados | TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP |
| Protocolos auxiliares | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Control de flujo de datos/Protocolos | Modbus/TCP |
| Datos: Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s |
| Tipo de conexión | Conector macho D-SUB 9 |
| Par de apriete | 0,4 Nm |
| Ocupación de pins | Conmutación DTE/DCE por gestión basada en web |
| Longitud de transmisión | 15 m |
| Formato de fichero/codificación | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Control de flujo de datos/Protocolos | Software handshake, Xon/Xoff, hardware handshake RTS/CTS, 3964 R compatible, Modbus RTU/ASCII |
| Datos: Interfaz RS-422, según ITU-T V.11, EIA/TIA-422, DIN 66348-1 | |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbits/s |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Longitud de transmisión | ≤ 1200 m |
| Resistencia terminal | 390 Ω (configurables) |
| 180 Ω | |
| 390 Ω | |
| Formato de fichero/codificación | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Control de flujo de datos/Protocolos | De autogobierno |
| Datos: Interfaz RS-485, según EIA/TIA-485, DIN 66259-4/RS-485 de 2 hilos | |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbits/s |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Resistencia terminal | 390 Ω |
| 180 Ω | |
| 390 Ω (configurables) | |
| Formato de fichero/codificación | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Control de flujo de datos/Protocolos | De autogobierno |
Dimensiones
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 116 mm |
Datos del material
| Color (Carcasa) | verde (RAL 6021) |
| Material (Caja) | PA 6.6-FR |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| -20 °C ... 60 °C (según UL) | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIF11ATEX2313478X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, EE. UU. | |
| Marcado | Class I, Zone 2, AEx nA IIC T5 |
| UL, Canadá | |
| Marcado | Class I, Zone 2, Ex nA IIC T5 Gc X |
| Homologación Corea del Sur, KC | |
| Certificado | MSIP-REI-PCK-2313452 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (5 kHz) |
| Señal | 1 kV (5 kHz) |
| Observación | Criterio A |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | 2 kV |
| Señal | 1 kV |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55032 |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Normas/especificaciones | EN 50121-4 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | El producto puede encajarse en todos los carriles DIN de 35 mm según EN 60715. |
| Característica | Valor |
|---|---|
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | Sí |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Con aislamiento galvánico (EF003272) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 99 mm |
| Profundidad (EF000049) | 116 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313452-FL COMSERVER UNI 232/422/485 | 163 Kbytes |
|
