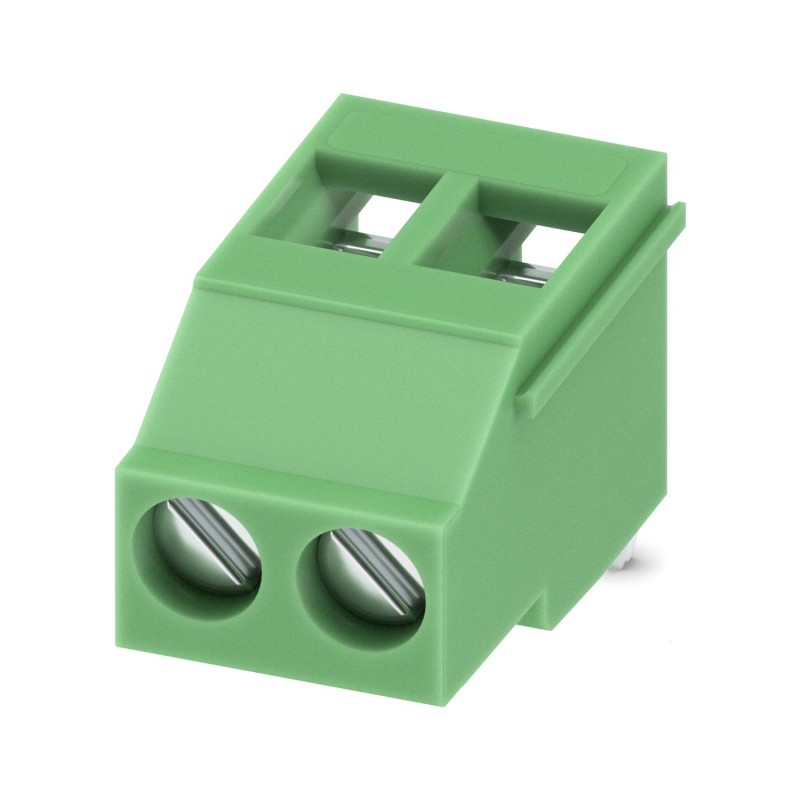

MKDSF 3/ 2 1712025 PHOENIX CONTACT Leiterplattenklemme
MKDSF 3/ 2
1712025
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 24 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: MKDSF 3, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 90°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4,1 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Leiterplattenanschluss, Nennstrom: 24 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 2, Produktpalette: MKDSF 3, Steigung: 5 mm, Verbindungsart: Schraubverbindung mit Spannhülse, Schraubkopfform: L Schlitz, Montage: Wellenlöten, Leiter-/PCB-Verbindungsrichtung: 90 °, Farbe: grün, Pin-Layout: Lineare Pinning, Lötstift [P]: 4,1 mm, Anzahl der Lötstifte pro Potenzial: 1, Art der Verpackung: in Karton verpackt. Der Artikel kann ausgerichtet werden, um verschiedene Nummern zu erzeugen. Von Positionen!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1712025 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 107 (C-1-2013) |
| GTIN | 4017918023768 |
| Gewicht pro Stück (exklusive Verpackung) | 3,840 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,240 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | MKDSF 3 |
| Rastermaß | 5 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Schraubengewinde | M3 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 24 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 18 mm |
| Breite [ w ] | 10 mm |
| Höhe [ h ] | 15,3 mm |
| Rastermaß | 5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 11,2 mm |
| Pinlänge [P] | 4,1 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Maß a | 5 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Allgemein Produkthinweise
| Art des Hinweises | Hinweis zur Anwendung |
|---|---|
| Hinweis | Für den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten. Insbesondere bei zwei- und dreipoligen Leiterplattenklemmen kann der einzelne Lötstift pro Kontaktstelle dies nicht abfangen. Deswegen müssen die Klemmen beim Leiteranschluss abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse). |
Verarbeitungshinweise
| Prozess | Wellenlötung |
|---|---|
| Prüfspezifikation | in Anlehnung an IEC 61760-1:2006-04 |
| in Anlehnung an IEC 60068-2-54:2006-04 |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Anschluss und Verbindungsmethode
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999 (VDE 0609-1):1994-04 |
|---|---|
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999 (VDE 0609-1):1994-04 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 4 mm² / starr / > 60 N | |
| 2,5 mm² / flexibel / > 50 N |
Elektrische Prüfungen
| Bemessungsstrom | 24 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Luft- und Kriechstrecken
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 15.3 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 2 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 24 A |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 4.1 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
