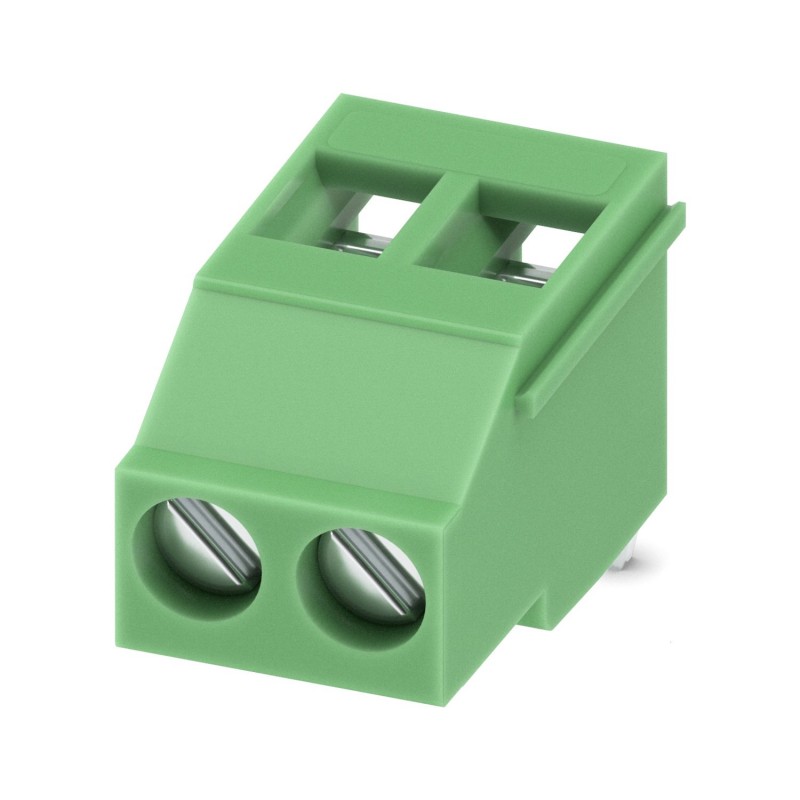

MKDSF 3/ 2 1712025 PHOENIX CONTACT Bloc de jonction C.I.
MKDSF 3/ 2
1712025
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 24 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm², nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles par rangée : 2, famille d’articles : MKDSF 3, pas : 5 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage par vis : L Fente longitudinale, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 90 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,1 mm, nombre de broches à souder par potentiel : 1, type d’emballage : en boîte. L’article peut être aligné avec différents nombres de pôles !
Borne de circuit imprimé, courant nominal : 24 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm2, nombre de potentiels : 2, nombre de rangées : 1, nombre de positions par rangée : 2, gamme de produits : MKDSF 3, pas : 5 mm, méthode de connexion : Connexion par vis avec manchon de tension, forme de tête de vis : L Fente, montage : soudure ondulée, direction de connexion conducteur/PCB : 90°, couleur : vert, disposition des broches : épinglage linéaire, goupille de soudure [P] : 4,1 mm, nombre de broches de soudure par potentiel : 1, type d’emballage : emballé en carton. L’article peut être aligné pour créer différents numéros. de positions !
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1712025 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 107 (C-1-2013) |
| GTIN | 4017918023768 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | MKDSF 3 |
| Pas | 5 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Filetage vis | M3 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 24 A |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 12 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 1,5 mm² |
| Longueur à dénuder | 8 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 18 mm |
| Largeur [ w ] | 10 mm |
| Hauteur [ h ] | 15,3 mm |
| Pas | 5 mm |
| Hauteur de montage (sans picot) | 11,2 mm |
| Longueur de broche [P] | 4,1 mm |
| Dimensions des picots | 0,9 x 0,9 mm |
| Cote a | 5 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Généralités concernant le produit
| Type de remarque | Remarque relative à l'application |
|---|---|
| Remarque | Pour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu). |
Conseils de traitement
| Process | Soudage à la vague |
|---|---|
| Spécification de contrôle | selon CEI 61760-1:2006-04 |
| selon CEI 60068-2-54:2006-04 |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (En fonction de la courbe de capacité de courant / de derating) |
Raccordement et méthode de connexion
| Test - Recherche de dommages et de descellements | DIN EN 60999 (VDE 0609-1):1994-04 |
|---|---|
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60999 (VDE 0609-1):1994-04 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 4 mm² / rigide / > 60 N | |
| 2,5 mm² / souple / > 50 N |
Contrôles électriques
| Courant de référence | 24 A |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
Distances dans l'air et lignes de fuite
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension d'isolement assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
