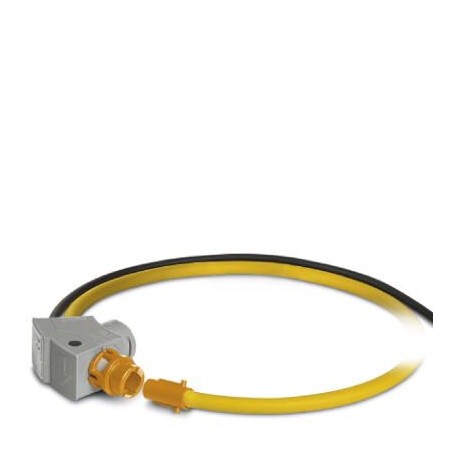

PACT RCP-D140 2904891 PHOENIX CONTACT Rogowski-Spule mit Länge 450 mm. Der Durchmesser der Messspule beträgt..
PACT RCP-D140
2904891
PHOENIX_CONTACT

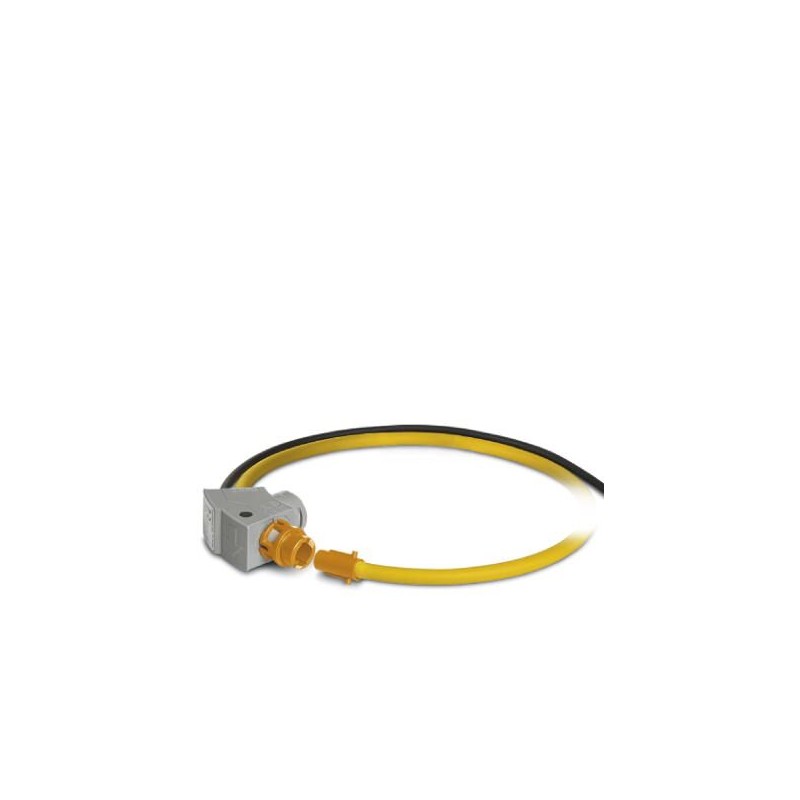

Rogowski-Spule mit Länge 450 mm. Der Durchmesser der Messspule beträgt im installierten Zustand 140 mm. Die Rogowski-Spule dient zur AC-Strommessung von Stromschienen und Starkstromleitungen.
Rogowski-Coil mit einer Länge von 450 mm. Der Durchmesser der Messspule im eingebauten Zustand beträgt 140 mm. Die Rogowski-Spule wird zur Messung von Wechselstrom aus Stromschienen und Hochspannungsleitungen eingesetzt.
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904891 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 219 (C-5-2019) |
| GTIN | 4046356898188 |
| Gewicht pro Stück (exklusive Verpackung) | 169,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 175,800 g |
| Zolltarifnummer | 90309000 |
| Herkunftsland | IT (Italien) |
Eingangsdaten Messspule
| Frequenzmessbereich | 40 Hz ... 20000 Hz |
|---|---|
| Positionsfehler | < 1 % |
| Linearitätsfehler | 0,1 % |
Signalausgang Messspule
| Ausgangssignal (bei 50 Hz) | 100 mV (ohne Last, bei 1000 A) |
|---|---|
| Ausgangsspannung (im Leerlauf) | VOUT= M * dI/dt |
| Ausgangsspannung (sinusförmig, im Leerlauf) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH; Beispiel: bei 50 Hz; I = 1000 A)) |
Allgemeine Daten Messspule
| Länge der Messspule | 450 mm |
|---|---|
| Durchmesser der Messspule | 8,3 mm ±0,2 mm |
| Länge der Signalleitung | 3000 mm |
| Leiteraufbau Signalleitung | 2x 0,22 mm (Signal (verzinnt)) |
| 1x 0,22 mm (Schirmung (verzinnt)) | |
| Spulenmaterial | Elastollan |
| Material Gehäuse | PC |
| Isolierung | doppelte Isolierung |
| Bemessungsisolationsspannung | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Prüfspannung | 10,45 kV (DC / 1 min.) |
| Grundgenauigkeit | |
| UL, USA / Kanada | UL 61010 Recognized |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Messspule) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C (Messspule) |
| Max. Einsatzhöhe | < 2000 m |
| Schutzart Messspule | IP67 (nicht von UL bewertet) |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| UL, USA / Kanada | UL 61010 Recognized |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 10.0.1 | 27219290 |
|---|---|
| eCl@ss 4.0 | 27378000 |
| eCl@ss 4.1 | 27378000 |
| eCl@ss 5.0 | 27379100 |
| eCl@ss 5.1 | 27379100 |
| eCl@ss 6.0 | 27379200 |
| eCl@ss 7.0 | 27379201 |
| eCl@ss 8.0 | 27219290 |
| eCl@ss 9.0 | 27219290 |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
