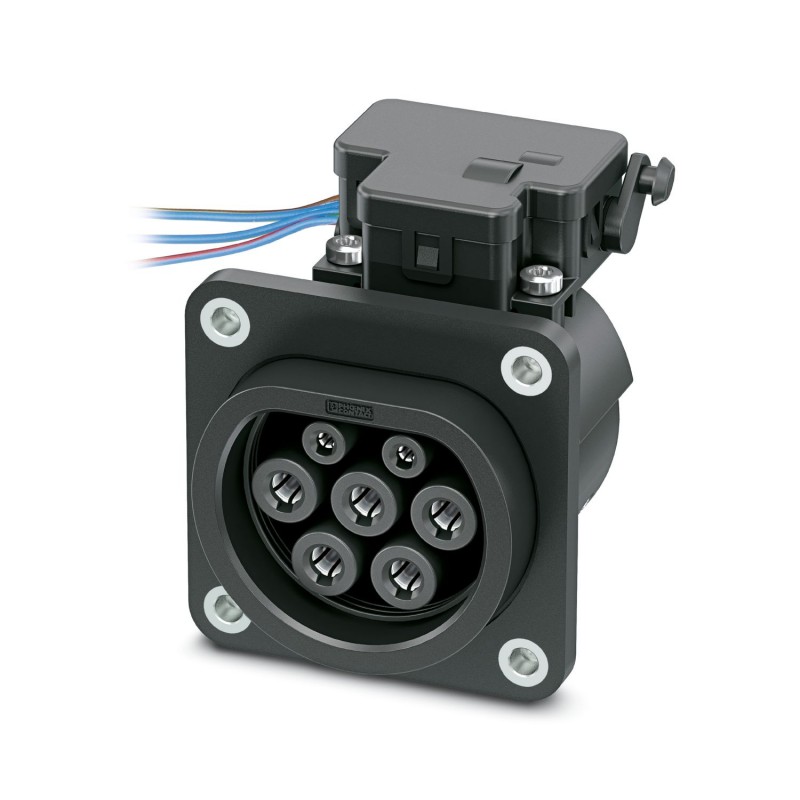

EV-T2M3SE24-3AC20A-0,7M2,5E14 1627986 PHOENIX CONTACT Infrastruktur-Ladedose
EV-T2M3SE24-3AC20A-0,7M2,5E14
1627986
PHOENIX_CONTACT
Infrastruktur-Ladedose
CHARX connect, Infrastruktur-Ladebox, Frontschutzabdeckung Verschraubung, Optimierte Ein- und Aussteckkräfte, Zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC), Kompatibel mit Infrastruktur-Ladesteckern, Typ 2, IEC 62196-2, 20 A / 480 V (AC), Einzelleiter, Länge: 0,7 m, Verriegelungsbetätiger: 24 V, 4-polig, Rückwandmontage, Generation 1 Easy Mount, "PHOENIX CONTACT"-Logo
Industrie- und Sondersteckvorrichtungen > Ladesteckvorrichtung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1627986 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 750 (C-2-2017) |
| GTIN | 4055626370002 |
| Gewicht pro Stück (exklusive Verpackung) | 0,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 0,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Produktdefinition
| Produkttyp | Infrastruktur-Ladedose zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen, kompatibel zu Infrastruktur-Ladesteckern |
|---|---|
| Ausführung | Vorderseitige Schutzdeckel-Verschraubung |
| Normen/Bestimmungen | IEC 62196-2 |
| Ladestandard | Typ 2 |
| Lademodus | Mode 3, Case B |
| Hinweis | Optimierte Steck- und Ziehkräfte |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
Maße
| Höhe | 96 mm |
|---|---|
| Breite | 75 mm |
| Tiefe | 76,2 mm |
| Bohrmaße | 60 mm x 60 mm |
| Leitungslänge | 0,7 m (AC-Leitungen) |
| 0,5 m (Verriegelungsaktuator-Leitungen) | |
| Leitungsaufbau | 5x 2,5 mm² + 2x 0,5 mm² |
| Leitungsart | Einzeladern |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. Höhenlage | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt) |
| IP54 (mit Schutzdeckel, siehe Zubehör) |
Elektrische Eigenschaften
| Ladeleistung maximal | 13,8 kW |
|---|---|
| Art des Ladestroms | AC 3-phasig |
| Anzahl Phasen | 3 |
| Anzahl Leistungskontakte | 5 (L1, L2, L3, N, PE) |
| Leistungskontakte Bemessungsstrom | 20 A |
| Leistungskontakte Bemessungsspannung | 480 V AC |
| Anzahl Signalkontakte | 2 (CP, PP) |
| Signalkontakte Bemessungsstrom | 2 A |
| Signalkontakte Bemessungsspannung | 30 V AC |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
Mechanische Eigenschaften
| Steckzyklen | > 10000 |
|---|---|
| Steckkraft | < 100 N (Optimiert) |
| Ziehkraft | < 100 N (Optimiert) |
Montage
| Mögliche Montagepositionen | Rückwandmontage |
|---|---|
| Einschränkungen der Montageposition | Nur Frontneigung 0 bis 90 Grad möglich, siehe Abbildung |
| Montageposition des Verriegelungsaktuators | Mittig oben |
| Verschraubung eines Schutzdeckels | nur vorderseitig möglich |
| Max. Wanddicke | max. 50 mm (Rückwandmontage, normative Maximalvorgabe für Infrastruktur-Ladestecker) |
| max. 22 mm (Rückwandmontage, normative Maximalvorgabe für Infrastruktur-Ladestecker bei Verwendung des Schutzdeckels (Art.-Nr.: 1627635) mit Befestigungsrahmen (Art.-Nr.:1627637)) | |
| Durchmesser Befestigungsbohrung | 7,00 mm (ø) |
Verriegelung
| Verriegelungsart | Verriegelung im gesteckten Zustand mit einem Verriegelungsaktuator |
|---|---|
| Verriegelungsspannung | 24 V |
| Verriegelungsdetektion | vorhanden |
| Mechanische Notentriegelung | vorhanden |
Verriegelungsaktuator
| Typische Spannungsversorgung am Motor | 24 V |
|---|---|
| Möglicher Spannungsversorgungsbereich am Motor | 22 V ... 26 V |
| Typischer Motorstrom bei der Verriegelung | 0,05 A |
| Max. Sperrstrom des Motors | 0,5 A |
| Max. Verweildauer mit Sperrstrom | 1000 ms |
| Empfohlene Anpassungszeit | 600 ms |
| Pausenzeit nach einem Ein- oder Ausfahrweg | 3 s |
| Maximale Spannung zur Detektion der Verriegelung | 30 V |
| Lebensdauer | > 10000 Lastzyklen |
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
| Kabellänge | 0,5 m |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 10 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
