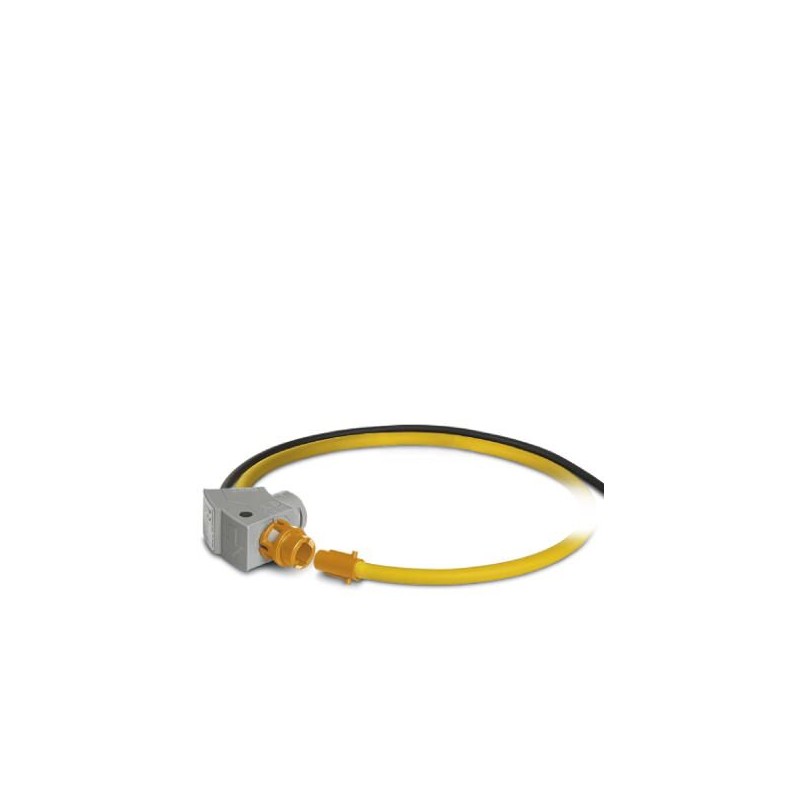

PACT RCP-D140-10M 1033482 PHOENIX CONTACT Spule PACT RCP-D140-10M 1033482
PACT RCP-D140-10M
1033482
PHOENIX_CONTACT
Spule - PACT RCP-D140-10M - 1033482
Rogowski-Spule, Die Rogowski-Spule misst den Wechselstrom von Schienen und Hochspannungsleitungen.
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Rogowski-spulen, länge von Rogowski-spulen: 450 mm, durchmesser: 140 mm, länge der signalleitung: 10000 mm, ist Der Rogowski-spule misst wechselstrom, schienen und hochspannungsleitungen.
Handelsregister daten
| Schlüssel bestellung | Eine million drei und dreißig tausend vier hundert zwei und achtzig |
|---|---|
| Verpackungseinheit | 1 pcs |
| Schlüssel verkauf | CK4A12 - |
| EAN | 4055626539041 |
| Gewicht der einheit (ohne verpackung) | 372,400 g |
| Anzahl der tarif-tariff | Neunzig millionen drei hundert neun tausend |
Umgebungsbedingungen
| Umgebungstemperatur (betrieb) | -30 °C ... 80 °C (Spule messen) |
|---|---|
| Umgebungstemperatur (lagerung / transport) | -40 °C ... 80 °C (Spule messen) |
| Max. Höhe der befestigung | < 2000 m |
| Zulässige luftfeuchtigkeit der umgebung (service) | 5 % ... 95 % (nicht kondensierend) |
| Schutzart der spule messen | IP67 (nicht bewertet nach UL) |
Daten-check spule messen
| Messbereich frequenz | 40 Hz ... 20000 Hz |
|---|---|
| Position fehler | < 1 % |
| Linearitätsfehler | 0,1 % |
Ausgabe von signalen spule messen
| Ausgangssignal (bei 50 Hz) | 100 mV (ohne last mit 1000) |
|---|---|
| Ausgangsspannung (im leerlauf) | VOUT= M * dI/dt |
| Ausgangsspannung (sinus, im leerlauf) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 µH; beispiel: bei 50 Hz; I = 1000 A)) |
Allgemeine daten spule messen
| Länge der spule messen | 450 mm |
|---|---|
| Durchmesser der spule messen | 8,3 mm ±0,2 mm |
| Länge der signalleitung | 10000 mm |
| Bau des fahrers signalkabel | 2x 0,22 mm (Signal (verzinnt)) |
| 1x 0,22 mm Geschirmt (verzinnt)) | |
| Material der spule | Elastollan |
| Material gehäuse | PC |
| Isolierung | Doppelte isolierung |
| Prüfspannung: bemessung | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Prüfspannung | 10,45 kV DC / 1 min.) |
| Grund-genauigkeit | |
| UL, USA / Kanada | UL 61010 Recognized |
Allgemeine daten
| Normen/spezifikationen | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 |
Normen und spezifikationen
| Normen/spezifikationen | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| UL, USA / Kanada | UL 61010 Recognized |
Environmental Product Compliance
| China RoHS | Zeit-raum für die vorgesehene verwendung (EFUP): 50 jahre |
|---|---|
| Finden sie informationen über gefährliche stoffe, die in der erklärung des herstellers auf die registerkarte "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 10.0.1 | Sieben und zwanzig millionen zwei hundert neunzehn tausend zwei hundert neunzig |
|---|---|
| eCl@ss 9.0 | Sieben und zwanzig millionen zwei hundert neunzehn tausend zwei hundert neunzig |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
