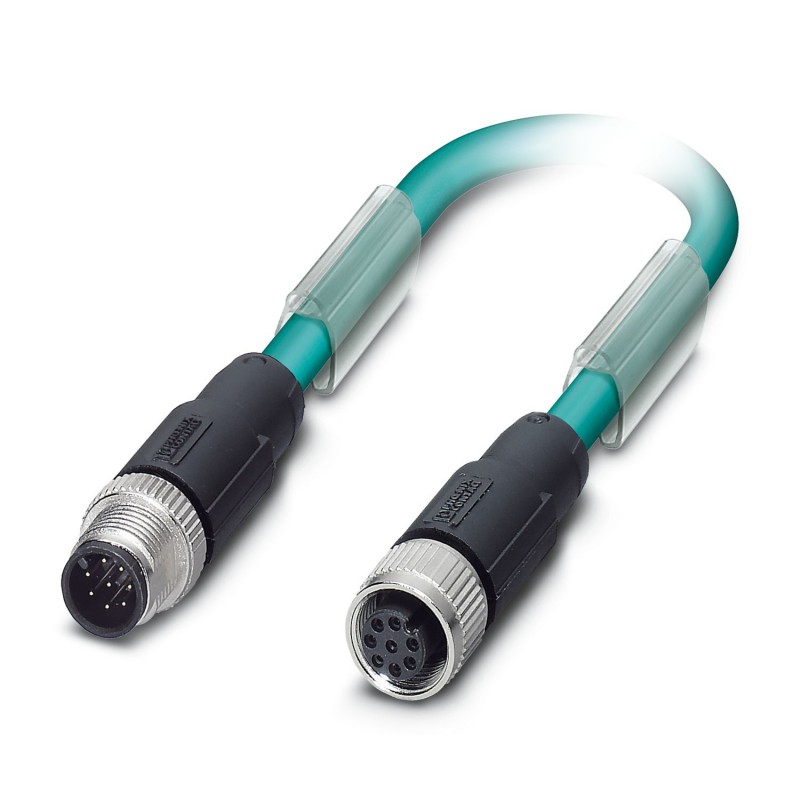

NBC-MS/15,0-94B/FS 1424745 PHOENIX CONTACT Bussystem-Kabel NBC-MS/15,0-94B/FS 1424745
NBC-MS/15,0-94B/FS
1424745
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Bussystem-Kabel - NBC-MS/15,0-94B/FS - 1424745
Bussystemleitung, 8-polig, gerader Stecker M12, Kodierung: A, a gerade Buchse M12, Kodierung: A, Kabellänge: 15 m
Bussystemleitung, 8-polig, PUR halogenfrei, wasserblau RAL 5021, Stecker gerade M12, Kodierung: A, auf Buchse gerade M12, Kodierung: A, Kabellänge: 15 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Bussystem-Kabel, 8-polig, PUR, wasserblau RAL 5021, Stecker gerade M12, Kodierung: A, auf Buchse gerade M12, Kodierung: A, Kabellänge: 15 m
Kaufmännische Daten
| Bestellschlüssel | 1424745 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 25 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626378503 |
| Gewicht pro Stück (exklusive Verpackung) | 753,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 753,703 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Maße
| Kabellänge | 15 m |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 70 °C (Kabel, feste Verlegung) | |
| -10 °C ... 50 °C (Kabel, bewegliche Verlegung) |
Allgemeine Daten
| Bemessungsstrom bei 40 °C | 2 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 8 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Kontakt | CuZn |
| Material Kontaktträger | TPU GF |
| Material Kontaktoberfläche | Ni/Au |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gerade M12 |
|---|---|
| Kodierung | A (Standard) |
Kennwerte Kopf 2
| Bauform Kopf | Buchse gerade M12 |
|---|---|
| Kodierung | A (Standard) |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | HB |
|---|
Leitung
| Kabeltyp | Ethernet flexibel CAT5 |
|---|---|
| Kabeltyp (Kurzzeichen) | 94B |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Kabelaufbau | 4x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 4x 2x 0,14 mm² |
| AWG Signalleitung | 26 |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 0,96 mm |
| Aderfarben | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 4 Paare zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 1,05 mm |
| Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Zugfestigkeit GRP | ≤ 100 N |
| Kabelgewicht | 47 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | 48 nF/km (bei 1 kHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 71,3 dB (bei 1 MHz) |
| 62,3 dB (bei 4 MHz) | |
| 56,3 dB (bei 10 MHz) | |
| 53,2 dB (bei 16 MHz) | |
| 51,8 dB (bei 20 MHz) | |
| 48,9 dB (bei 31,25 MHz) | |
| 44,4 dB (bei 62,5 MHz) | |
| 41,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Dämpfung | 3,2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9,5 dB (bei 10 MHz) | |
| 12,1 dB (bei 16 MHz) | |
| 13,6 dB (bei 20 MHz) | |
| 17,1 dB (bei 31,25 MHz) | |
| 24,8 dB (bei 62,5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | ≤ 100 V |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 8 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Female (Buchse) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 15 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Bemessungsstrom In (EF008250) | 2 A |
| Bemessungsspannung (EF000228) | 30 V |
