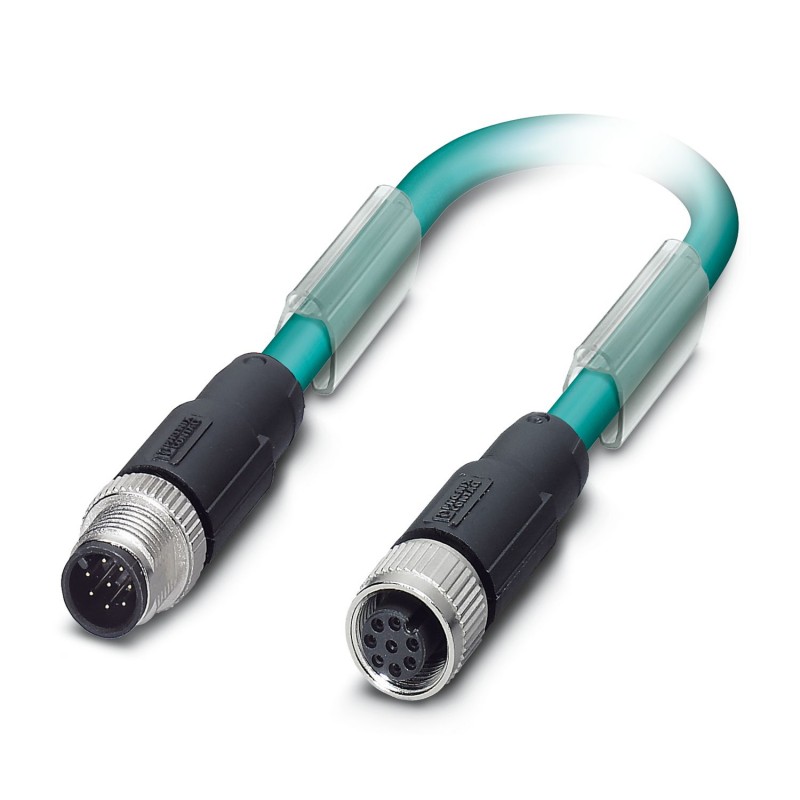

NBC-MS/15,0-94B/FS 1424745 PHOENIX CONTACT Câble préconfectionné pour bus NBC-MS/15,0-94B/FS 1424745
NBC-MS/15,0-94B/FS
1424745
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble préconfectionné pour bus - NBC-MS/15,0-94B/FS - 1424745
Câble de système de bus, 8 pôles, connecteur droit M12, codage : A, A Femelle droite M12, codage : A, longueur du câble : 15 m
Câble de système bus, 8 positions, PUR sans halogène, bleu d’eau RAL 5021, fiche droite M12, codage : A, sur prise droite M12, codage : A, longueur du câble : 15 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Câble préconfectionné pour bus, 8-pôles, PUR, bleu lagon RAL 5021, Connecteur droite M12, détrompage: A, sur femelle droite M12, détrompage: A, longueur de câble: 15 m
Données commerciales
| Code de commande | 1424745 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626378503 |
| Poids par pièce (hors emballage) | 0,754 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Cotes
| Longueur du câble | 15 m |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 70 °C (câble, pose fixe) | |
| -10 °C ... 50 °C (câble, pose souple) |
Caractéristiques générales
| Courant de référence à 40 ℃ | 2 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 8 |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Matériau de contact | CuZn |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface du contact | Ni/Au |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 |
|---|---|
| Détrompage | A (Standard) |
Valeurs caractéristiques tête 2
| Type tête | femelle droite M12 |
|---|---|
| Détrompage | A (Standard) |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | HB |
|---|
Câble
| Type de câble | Ethernet flexible CAT5 |
|---|---|
| Type de câble (symbole) | 94B |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG26/7; SF/UTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 0,96 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 1,05 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction GRP | ≤ 100 N |
| Poids du câble | 47 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | 48 nF/km (pour 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 71,3 dB (pour 1 MHz) |
| 62,3 dB (pour 4 MHz) | |
| 56,3 dB (pour 10 MHz) | |
| 53,2 dB (pour 16 MHz) | |
| 51,8 dB (pour 20 MHz) | |
| 48,9 dB (pour 31,25 MHz) | |
| 44,4 dB (pour 62,5 MHz) | |
| 41,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Atténuation | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 8 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Femelle (jack) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 15 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Courant assigné In (EF008250) | 2 A |
| Tension assignée (EF000228) | 30 V |
