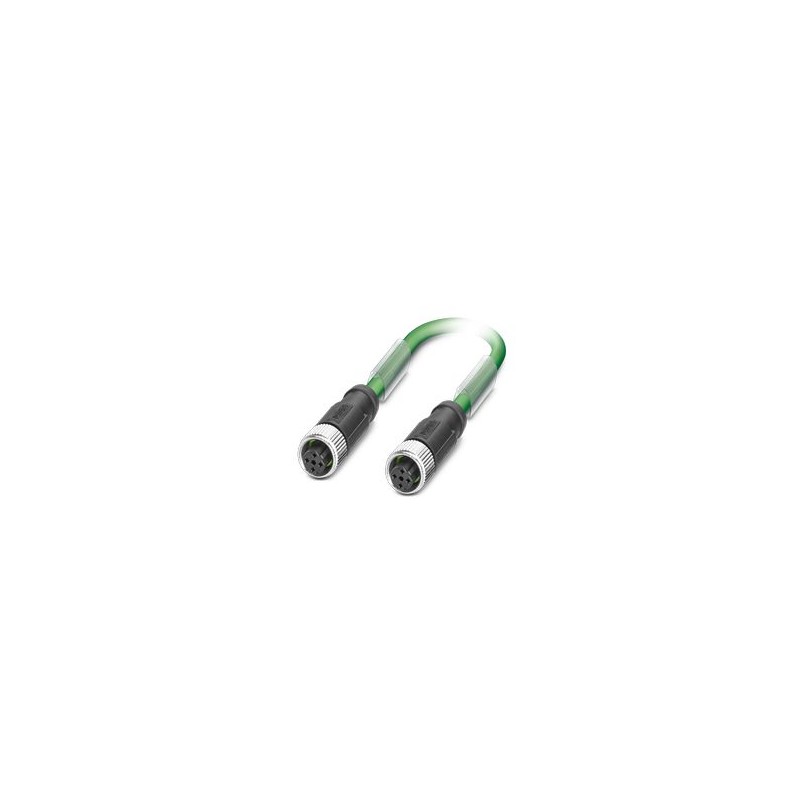

NBC-M12FSD/2,0-93B/M12FSD 1631431 PHOENIX CONTACT Netzwerkkabel
NBC-M12FSD/2,0-93B/M12FSD
1631431
PHOENIX_CONTACT
100
Netzwerkkabel
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polig, Buchse gerade M12, Kodierung: D / IP67, auf Buchse gerade M12, Kodierung: D / IP67
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Mehr Infos
▲Technische Daten
Hinweise
| Allgemein | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 10.1 Cord Sets for Balanced Cabling |
| Allgemein | Weitere Produkte mit variablem Leitungstyp und variabler Leitungslänge finden Sie im Abschnitt Zubehör |
| Allgemein | CMC - Conductor marker carrier - PATG |
Artikeleigenschaften
| Produkttyp | Datenkabel konfektioniert |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anwendung | Standard |
| Anzahl der Kabelabgänge | 1 |
| Kodierung | D |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
Schnittstellen
| Bussystem | PROFINET |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s |
Signalisierung
| Statusanzeige | Nein |
| Statusanzeige vorhanden | Nein |
Elektrische Eigenschaften
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | V0 |
Steckverbinder
| Anschluss 1 | |
| Bauform | Buchse gerade M12 / IP67 |
| Polzahl | 4 |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| FKM (Dichtung) | |
| Steckzyklen | ≥ 100 |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 / IP67 |
| Polzahl | 4 |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| FKM (Dichtung) | |
| Steckzyklen | ≥ 100 |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kabel / Leitung
| PROFINET PVC flexibel CAT5 [93B] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| UL AWM Style | 21694 |
| Leitungsgewicht | 67 kg/km |
| Leitungstyp | PROFINET PVC flexibel CAT5 |
| Kurzzeichen | 2YY(ST)CY |
| Kabeltyp (Kurzzeichen) | 93B |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Leitungsaufbau | 1x4xAWG22/7, SF/TQ |
| Leitungsaußendurchmesser | 6,5 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | grün RAL 6018 |
| Wandstärke Außenmantel | ca. 0,9 mm |
| Material Innenmantel | PVC |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Material Aderisolation | PE |
| Aderdurchmesser inklusive Isolierung | 1,55 mm |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Nennspannung Leitung | 600 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Leitungs-Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Signallaufzeit | 5,3 ns/m |
| Signalgeschwindigkeit | 0,66 c |
| Mindestbiegeradius, fest verlegt | 3 x D |
| Mindestbiegeradius, flexibel verlegt | 7 x D |
| Dämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Ölbeständigkeit | bedingt ölbeständig |
| Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
| Sonstige Beständigkeit | UV-beständig nach UL 1581, Abschnitt 1200 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, bewegliche Verlegung) |
| -40 °C ... 70 °C (Kabel, feste Verlegung) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
Normen und Bestimmungen
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
