> PHOENIX_CONTACT>Кабели и приводы датчиков>NBC-M12FSD/2,0-93B/M12FSD 1631431 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT CAT5 ..
Предыдущий товар Следующий продукт

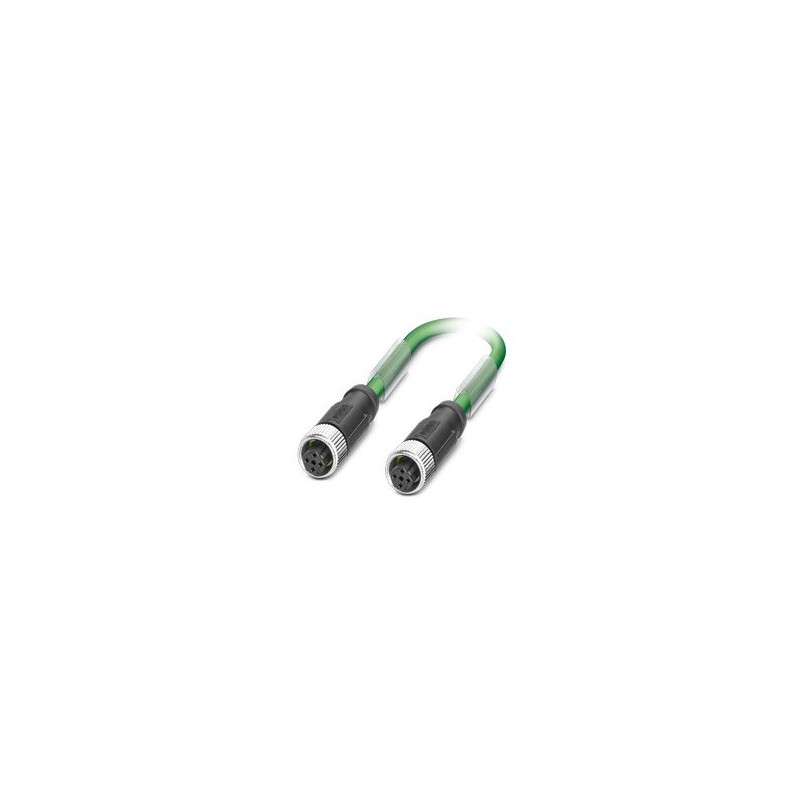

NBC-M12FSD/2,0-93B/M12FSD 1631431 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT CAT5 .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NBC-M12FSD/2,0-93B/M12FSD 1631431 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT CAT5 ..

NBC-M12FSD/2,0-93B/M12FSD

1631431

PHOENIX_CONTACT

100

Продукт по требованию, без возврата.

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT CAT5 (100 Мбит/с), 4-полюсный, прямая гнездо M12, кодирование: D/IP67, на прямую гнездо M12, кодирование: D/IP67

Сетевой кабель

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4-контактный, разъем прямой M12, кодировка: D / IP67, на розетку прямая M12, кодировка: D / IP67

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $4,868.90
Цена за единицу: $48.69
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
примечания
ОбщееЭтот продукт соответствует Руководству по технологиям кабельных и межсоединений PROFINET для регламента PROFINET, версия 2.00, номер заказа: 2.252, глава 10.1 Комплекты шнуров для балансных кабелей
ОбщееДругие продукты с переменным типом кабеля и длиной кабеля можно найти в разделе аксессуаров
ОбщееCMC - Держатель маркировки проводов - PATG
Свойства продукта
Тип продуктаКабель передачи данных в сборе
Тип датчикаПРОФИНЕТ
Количество позиций4
приложениеСтандарт
Лол кабельных выводов1
Кодированиере
Характеристики изоляции
Категория перегружатьсяII
Степень загрязнения3
Интерфейсы
Система шинПРОФИНЕТ
Тип/категория сигналаPROFINET CAT5 (IEC 11801), 100 Мбит/с
ЭфирКАТ®CAT5 (IEC 11801), 100 Мбит/с
Сигнализация
Индикация состоянияНет
Дисплей состояния присутствуетНет
Электрические свойства
Номинальное напряжение Uн48 В переменного тока
60 В постоянного тока
Номинальный ток Iн4 A
Передающая средамедь
Характеристики трансмиссии (категория)CAT5 (IEC 11801:2002)
Технические характеристики материалов
Класс горючести согласно UL 94V0
соединитель
Подключение 1
типРозетка прямая M12 / IP67
Количество позиций4
Тип кодировкиD (Данные)
Цвет ручкичёрный
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA (Контактные операторы)
ТПУ, трудновоспламеняющийся, самозатухающий (Grip)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (уплотнение)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Момент затяжки0.4 Нм
Степень защитыIP67
Температура окружающей среды (эксплуатация)-25 °С ... 90 °С
Подключение 2
типРозетка прямая M12 / IP67
Количество позиций4
Тип кодировкиD (Данные)
Цвет ручкичёрный
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA (Контактные операторы)
ТПУ, трудновоспламеняющийся, самозатухающий (Grip)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (уплотнение)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Момент затяжки0.4 Нм
Степень защитыIP67
Температура окружающей среды (эксплуатация)-25 °С ... 90 °С
Кабель/линия
PROFINET ПВХ многожильный CAT5 [93B]
Размерный рисунокsagpsocylc.jpg
Экранированныйда
Стиль UL AWM21694
Вес кабеля67 кг/км
Тип кабеляPROFINET ПВХ многожильный CAT5
Короткий символ2ГГ(СТ)CY
Тип кабеля (аббревиатура)93 млрд
Тип/категория сигналаPROFINET CAT5 (IEC 11801), 100 Мбит/с
ЭфирКАТ®CAT5 (IEC 11801), 100 Мбит/с
Структура кабеля1x4xAWG22/7, SF/TQ
Наружный диаметр кабеля6,5 мм ±0,2 мм
Наружная оболочка, материалПОЛИВИНИЛХЛОРИД
Внешняя оболочка, цветзеленый RAL 6018
Толщина, наружная оболочкаок. 0,9 мм
Материал, внутренняя оболочкаПОЛИВИНИЛХЛОРИД
Материал проводникаЛуженая медно-литическая проволока
Структура проводника сигнальной линии7x 0,25 мм
Сигнальная линия AWG22
Сечение проводника4x 0,34 мм²
Материал изоляции проводаPE
Диаметр провода с изоляцией1,55 мм
Однопроволочный, цветнойбелый, желтый, синий, оранжевый
Общая изюминкаЗвездный квадроцикл
ЭкранированиеФольга с алюминиевым покрытием, луженая медная оплетка
Оптический экран85 %
Номинальное напряжение, кабель600 В
Испытательное напряжение Сердечник/Сердечник2000 В (50 Гц, 1 мин.)
Испытательное напряжение сердечника/экрана2000 В (50 Гц, 1 мин.)
Сопротивление изоляции кабеля≥ 500 МОм*км
Сопротивление сцепления≤ 20,00 мОм/м (на частоте 10 МГц)
Волновой импеданс100 Ω ±15 Ω (на 100 МГц)
Сопротивление петли≤ 120.00 Ω/км
Время выполнения сигнала5,3 нс/м
Скорость сигнала0,66 С
Минимальный радиус изгиба, фиксированная установка3 х Г
Минимальный радиус изгиба, гибкая установка7 х Г
Амортизация2,1 дБ (с частотой 1 МГц)
4 дБ (при 4 МГц)
6.3 дБ (на 10 МГц)
8 дБ (при 16 МГц)
9 дБ (при 20 МГц)
11,4 дБ (при 31,25 МГц)
16.5 дБ (при 62.5 МГц)
21.3 дБ (на 100 МГц)
Затухание перекрестных помех на ближнем конце (NEXT)80 дБ (с частотой 1 МГц)
76 дБ (при 4 МГц)
70 дБ (на 10 МГц)
65 дБ (на частоте 16 МГц)
63 дБ (при 20 МГц)
60 дБ (при 31,25 МГц)
55 дБ (при 62,5 МГц)
50 дБ (на 100 МГц)
Стойкость к маслуУстойчив к маслу в ограниченной степени
Огнестойкостьв соответствии с UL 1685 (CSA FT 4)
Другие виды сопротивленияУстойчивость к ультрафиолетовому излучению в соответствии с UL 1581, раздел 1200
Температура окружающей среды (эксплуатация)-40 °С ... 70 °C (кабель, гибкая установка)
-40 °С ... 70 °C (кабель, стационарная установка)
Условия окружающей среды и реальной жизни
Окружающие условия
Степень защитыIP65
IP67
Класс защиты IP68
Стандарты и регламенты
M12
Стандартное обозначениеРазъем M12
Стандарты/спецификацииМЭК 61076-2-101

ETIM for 1631431 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 4
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Female (bus)
Positioning cable feed, field-sided (EF005928) Straight
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Female (bus)
Positioning cable feed, box-sided (EF005927) Straight
Material of cable sheath (EF004136) Polyvinyl chloride (PVC)
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) No
Vulcanize (EF004115) No
Material contact body (EF008248) Other
Material of contact surface (EF004020) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -40 °C
Rated current In (EF008250) 4 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65

Datasheet - PDF

▲
