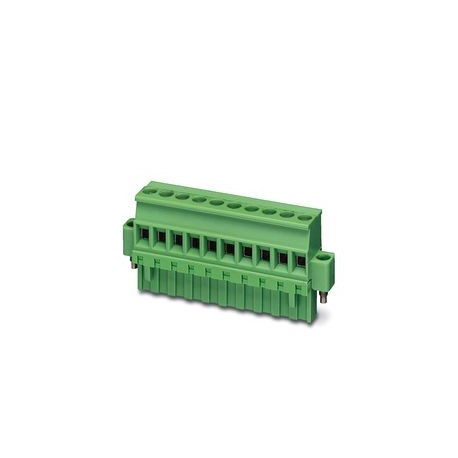

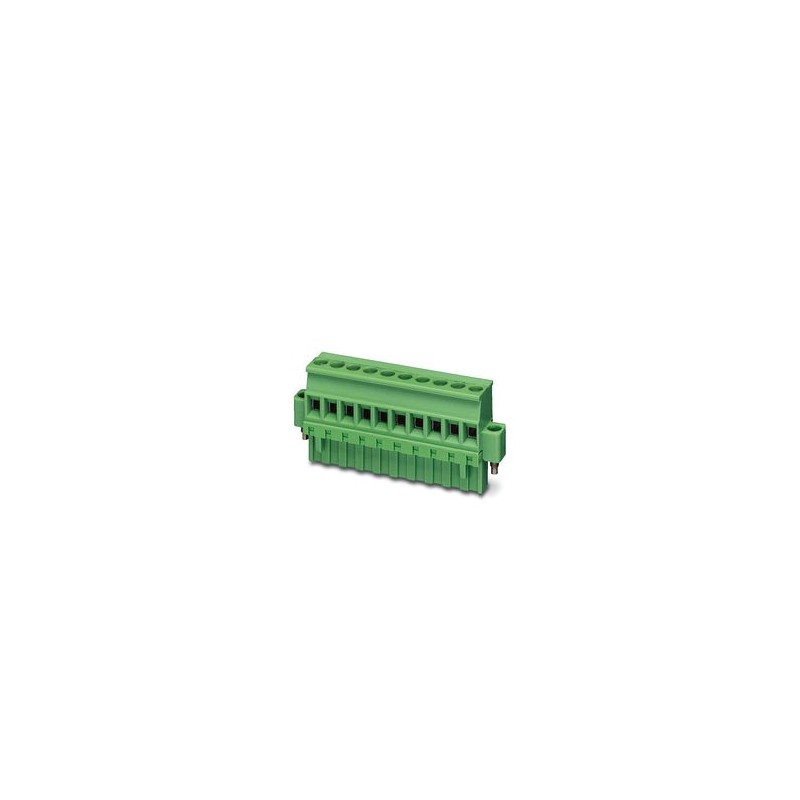

MVSTBR 2,5/ 2-STF-5,08 PA1
1584796
PHOENIX_CONTACT
1
Leiterplatten-Steckverbinder
Leiterplattenstecker, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Flächenkontakte: Zinn, Kontaktanschlussart: Buchse, Reihenanzahl: 1, Polzahl: 2, Artikelfamilie: MVSTBR 2,5/.. -STF, Teilmaß: 5,08mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubklemmweg: L Längsnut, Anschlussrichtung Leiter/Leiterplatte: 90°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: Schraubensicherung, Befestigungsart: Überkopfklemmung (Schraube), Verpackungsart: Kartonverpackung
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produktlinie | COMBICON Steckverbinder M |
Produkttyp | Leiterplatten-Steckverbinder |
Produktfamilie | MVSTBR 2.5/.. -STF |
Anzahl der Pole | 2 |
Schritt | 5,08 Millimeter |
Anzahl der Zeilen | 1 |
Nennstrom IN | 12 A |
Nennspannung UN | 320 V |
Grad der Verschmutzung | 3 |
Kontaktwiderstand | 2,4 mΩ |
Auslegungsspannung (III/3) | 250 V |
Dimensionierung der transienten Spannung (III/3) | 4 kV |
Bemessungsspannung (III/2) | 320 V |
Dimensionierung der transienten Spannung (III/2) | 4 kV |
Nennspannung (II/2) | 630 V |
Dimensionierung der transienten Spannung (II/2) | 4 kV |
Verbindungstechnik | |
Steckverbinder-System | COMBICON MSTB 2.5 |
Nominaler Querschnitt | 2,5 mm² |
Art der Kontaktverbindung | Weiblich |
Blockade | |
Schließanlage | Schraub-Sicherung |
Klemmflansch | Überkopfklemmung (Schraube) |
Anzugsmoment | 0,3 Nm |
Anschließen von Leitern | |
Verbindungstyp | Verschraubung mit Traktionskapsel |
Verbindungsrichtung Treiber/Platine | 90 ° |
Starre Leiterstrecke | 0,2 mm² ... 2,5 mm² |
Flexibler Leiterabschnitt | 0,2 mm² ... 2,5 mm² |
AWG Leiterstrecke | 24 ... 12 |
Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
2 Leiter mit gleichem Querschnitt, starr | 0,2 mm² ... 1 mm² |
2 Leiter mit gleichem Querschnitt, flexibel | 0,2 mm² ... 1,5 mm² |
2 Leiter gleichen Querschnitts, flexibel mit Zehenschutzkappe, ohne Kunststoffhülse | 0,25 mm² ... 1 mm² |
2 Leiter mit gleichem Querschnitt, flexibel mit TWIN-Zehenkappe mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
Männliche Manometer a x b / Durchmesser | 2,8 mm x 2,0 mm / 2,4 mm |
Länge des Peelings | 7 mm |
Anzugsmoment | 0,5 Nm ... 0,6 Nm |
Fakten zu Zehenschutzkappen ohne isolierten Kragen | |
Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
Fakten über isolierte Kragen-Zehenschutzkappen | |
Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
Materialdaten - Kontakt | |
Beobachtung | WEEE/RoHS-konform, filamentfrei nach IEC 60068-2-82/JEDEC JESD 201 |
Kontaktmaterial | Cu-Legierung |
Oberflächenbeschaffenheit | Verzinnung aus Temperguss |
Metalloberfläche der Klemmstelle (Deckschicht) | Zinn (4 - 8 μm Sn) |
Kontaktfläche der Metalloberfläche (Deckschicht) | Zinn (4 - 8 μm Sn) |
Materialdaten - Gehäuse | |
Farbe (Gehäuse) | Grün (6021) |
Isoliermaterial | PAPA |
Dämmstoffgruppe | Ich |
CTI nach IEC 60112 | 600 |
Brennbarkeitsklasse nach UL 94 | V0 |
Entflammbarkeitszahl von GWFI-Glühfäden nach EN 60695-2-12 | 850 |
Zündtemperatur von Glühfäden GWIT nach EN 60695-2-13 | 775 |
Kugelhärteprüftemperatur nach EN 60695-10-2 | 125 °C |
Bemaßungsschema | |
Schritt | 5,08 Millimeter |
Breite [w] | 20,32 Millimeter |
Höhe [h] | 26 mm |
Länge [l] | 12,6 Millimeter |
Antriebsform: Schraubenkopf | Längsnut (L) |
Antriebsform: Schraubenkopf | Längsnut (L) |
Trense | |
Anzugsmoment | 0,3 Nm |
Beobachtung bezüglich der Operation | Nach DIN EN 61984 handelt es sich bei COMBICON-Steckverbindern um Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie nicht unter Spannung oder Last ein- oder ausgesteckt werden. |
Prüfung auf Beschädigung der Leiter und Lockerung | |
Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Ergebnis | Zugelassener Test |
Zugversuch | |
Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Leiterabschnitt/Leitertyp/Zugkraft Nennwert/Istwert | 0,2 mm² / starr / > 10 N |
0,2 mm² / flexibel / > 10 N | |
2,5 mm² / starr / > 50 N | |
2,5 mm² / flexibel / > 50 N | |
Kräfte beim Ein- und Ausstecken | |
Ergebnis | Zugelassener Test |
Anzahl der Zyklen | 25 |
Steckkraft ca. | 8 N |
Leistung beim Abziehen des Steckers durch Pol ca. | 6 N |
Drehmoment-Check | |
Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Widerstand der Zeichen | |
Test-Spezifikation | DIN EN 60068-2-70:1996-07 |
Ergebnis | Zugelassener Test |
Polarisation & Kodierung | |
Test-Spezifikation | DIN EN 60512-13-5:2006-11 |
Ergebnis | Zugelassener Test |
Augenuntersuchung | |
Test-Spezifikation | DIN EN 60512-1-1:2003-01 |
Ergebnis | Zugelassener Test |
Dimensionsprüfung | |
Test-Spezifikation | DIN EN 60512-1-2:2003-01 |
Ergebnis | Zugelassener Test |
Vibrationstest | |
Test-Spezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
Frequenz | 10 - 150 - 10 Hz |
Sweep-Geschwindigkeit | 1 Oktave/min |
Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
Sweep-Geschwindigkeit | 5g (60,1 Hz ... 150 Hz) |
Prüfdauer pro Achse | 2,5 h |
Dauerhaftigkeits-Test | |
Test-Spezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
Erträgliche Schockspannung auf Meereshöhe | 4,8 kV |
Übergangswiderstand R1 | 2,4 mΩ |
Übergangswiderstand R2 | 2,4 mΩ |
Stecker-Zyklen | 25 |
Klima-Essay | |
Test-Spezifikation | DIN EN ISO 6988:1997-03 |
Ermüdung durch Korrosion | 0,2 DM3UNTER2in 300 DM3/40 °C/1 Zyklus |
Thermische Beanspruchung | 100 °C/168 h |
Erträgliche Wechselspannung | 2,21 kV |
Absturz | |
Test-Spezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
Art des Stoßdämpfers | Semi-sinusförmig |
Beschleunigung | 30 Gramm |
Dauer des Absturzes | 18 ms |
Anweisungen zum Testen | X-, Y- und Z-Achse (Pos. und Neg.) |
Umweltbedingungen | |
Umgebungstemperatur (Service) | -40 °C ... 100 °C (abhängig von der Einstufungskurve) |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
Relative Luftfeuchtigkeit der Luft (Lagerung/Transport) | 30 % ... 70 % |
Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
Thermischer Test | Testgruppe C | |
Test-Spezifikation | DIN EN 60512-5-1:2003-01 |
Anzahl der geprüften Pole | 24 |
Isolationswiderstand | |
Test-Spezifikation | DIN EN 60512-3-1:2003-01 |
Isolationswiderstand benachbarte Pole | > 5 MΩ |
Kriechstrecken & Luftisolationsstrecken | | |
Test-Spezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Dämmstoffgruppe | Ich |
Beständigkeit gegen Ableitströme (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
Dimensionierung Isolationsspannung (III/3) | 250 V |
Nominale transiente Spannung (III/3) | 4 kV |
Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/3) | 3 mm |
Minimaler Kriechstreckenwert (III/3) | 3,2 Millimeter |
Dimensionierung Isolationsspannung (III/2) | 320 V |
Nominale transiente Spannung (III/2) | 4 kV |
Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/2) | 3 mm |
Minimaler Kriechstreckenwert (III/2) | 3 mm |
Dimensionierung Isolationsspannung (II/2) | 630 V |
Nominale transiente Spannung (II/2) | 4 kV |
Mindestwert des Luftisolationsabstandes - inhomogenes Feld (II/2) | 3 mm |
Minimaler Kriechstreckenwert (II/2) | 3,2 Millimeter |
Art der Verpackung | Kartonverpackung |
