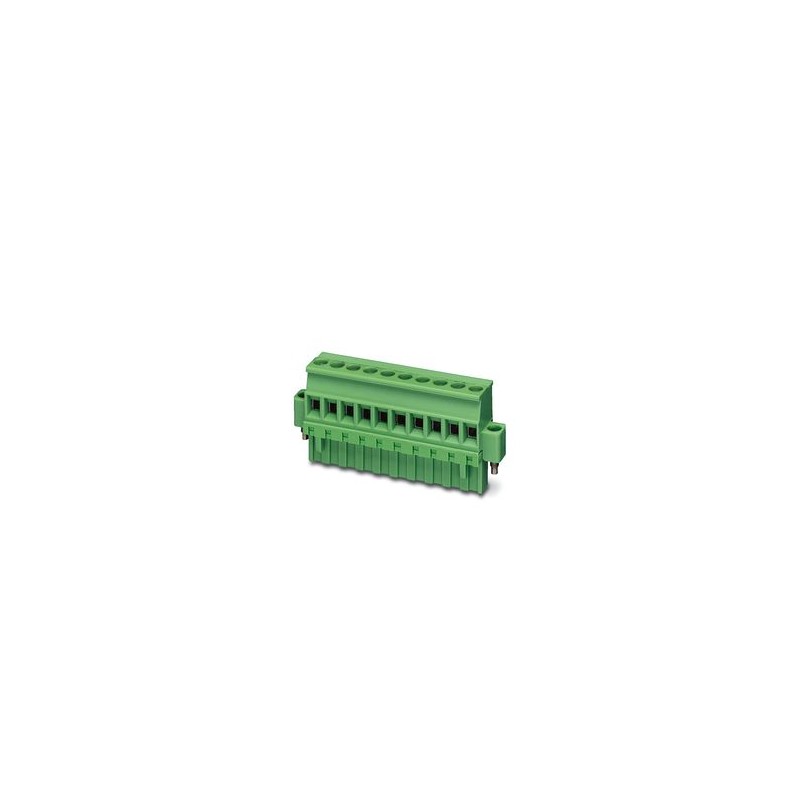

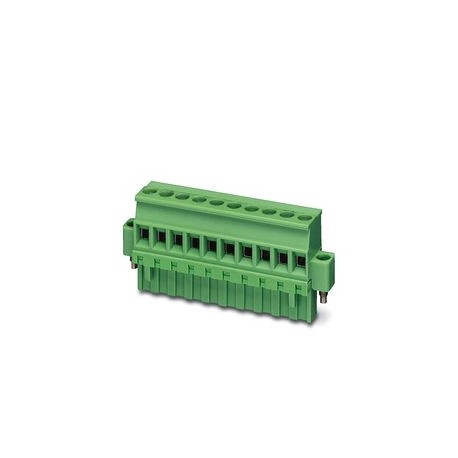

MVSTBR 2,5/ 2-STF-5,08 PA1

1584796

PHOENIX_CONTACT

1000

Разъем для печатной платы, номинальное сечение: 2,5 мм², цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: Гнездовый, количество рядов: 1, количество полюсов: 2, семейство изделий: MVSTBR 2,5/.. -STF, шаг: 5,08 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма прижима винта: L Продольный паз, направление подключения проводника/печатная плата: 90 °, зажимной крючок: - Зажимной крючок, вставная система: COMBICON MSTB 2.5, фиксация: Винтовая фиксация, тип крепления: Воздушный зажим (винт), тип упаковки: коробчатый

Разъем печатной платы

Штекерный соединитель для печатной платы, номинальное сечение: 2,5 мм2, цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхностные контакты: Жесть, тип контактного соединения: Розетка, количество рядов: 1, количество полюсов: 2, семейство артикулов: MVSTBR 2.5/.. -STF, шаг: 5,08 мм, тип соединения: Винтовое соединение с натяжной капсулой, способ зажима винта: L Продольная канавка, направление соединения проводник/печатная плата: 90°, зажимной крюк: - Зажимной крюк, вставная система: COMBICON MSTB 2.5, фиксация: Винтовая фиксация, тип крепления: Накладной зажим (винт), тип упаковки: коробочная упаковка

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства элемента
Продуктовая линейкаРазъемы COMBICON M
Тип продуктаРазъем печатной платы
Семейство продуктовMVSTBR 2.5/.. -СТФ
Количество полюсов2
Шаг5.08 мм
Количество строк1
Электрические свойства
Номинальный ток Iн12 А
Номинальное напряжение Uн320 В
Степень загрязнения3
Контактное сопротивление2,4 мОм
Калибровочное напряжение (III/3)250 V
Расчет переходного напряжения (III/3)4 кВ
Расчетное напряжение (III/2)320 В
Определение переходного напряжения (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Расчет переходного напряжения (II/2)4 кВ
Данные подключения
Технология подключения
Система разъемовКОМБИКОН МСТБ 2.5
Номинальная секция2,5 мм²
Тип контактного соединенияженский
Блокада
Система запиранияВинтовой замок
Зажимной фланецНакладной зажим (винт)
Момент затяжки0,3 Нм
Подключение проводников
Тип соединенияВинтовое соединение с тяговой капсулой
Драйвер направления соединения/печатная плата90 °
Жесткое сечение проводника0,2 мм² ... 2,5 мм²
Гибкое сечение проводника0,2 мм² ... 2,5 мм²
Секция провода AWG24 ... 12
Гибкая токопроводящая секция с колпачком носка, без пластиковой втулки0,25 мм² ... 2,5 мм²
Гибкая токопроводящая секция с подноском, с пластиковой гильзой0,25 мм² ... 2,5 мм²
2 жилы одинакового сечения, жесткие0,2 мм² ... 1 мм²
2 проводника одинакового сечения, гибкие0,2 мм² ... 1,5 мм²
2 жилы одинакового сечения, гибкие с наглушкой, без пластиковой втулки0,25 мм² ... 1 мм²
2 провода одинакового сечения, гибкие с колпачком TWIN с пластиковой гильзой0,5 мм² ... 1,5 мм²
Наружная резьба a x b / диаметр2,8 мм x 2,0 мм / 2,4 мм
Длина кожуры7 мм
Момент затяжки0,5 Нм ... 0,6 Нм
Факты о носках без утепленного воротника
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
Факты об утепленных воротниках для носков
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
Данные о материалах
Данные о материалах - контакты
НаблюдениеСоответствует требованиям WEEE/RoHS, не содержит нитей накала в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиКовкое лужение чугуна
Металлическая поверхность концевой точки (верхний слой)Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)Зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости нитей накаливания GWFI в соответствии с EN 60695-2-12850
Температура воспламенения нитей накаливания GWIT в соответствии с EN 60695-2-13775
Температура испытания шарика на твердость в соответствии с EN 60695-10-2125 КК
Размеры
Размерная схемаohzgdbifmv.jpg
Шаг5.08 мм
Ширина [w]20,32 мм
Высота [ч]26 мм
Длина [л]12,6 мм
собрание
Форма привода: головка винтаПродольная канавка (L)
Форма привода: головка винтаПродольная канавка (L)
узда
Момент затяжки0,3 Нм
примечания
Наблюдение за операциейВ соответствии с DIN EN 61984 штекерные соединители COMBICON являются разъемами без коммутационного питания (COC). В случае использования в соответствии с предписаниями они не должны быть подключены к сети или отключены от сети под напряжением или нагрузкой.
Механические испытания
Проверка проводников на наличие повреждений и ослабление
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Испытание на растяжение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение проводника/Тип проводника/Номинальное значение растягивающего усилия/Фактическое значение0,2 мм² / жесткая / > 10 Н
0,2 мм² / гибкий / > 10 Н
2,5 мм² / жесткая / > 50 Н
2,5 мм² / гибкий / > 50 Н
Усилия при подключении и отключении
РезультатУтвержденный тест
Количество циклов25
Усилие подключения прибл.8 Н
Мощность при отключении от сети по полюсу прибл.6 Н
Проверка крутящего момента
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сопротивление знаков
Спецификация испытанийDIN EN 60068-2-70:1996-07
РезультатУтвержденный тест
Поляризация и кодирование
Спецификация испытанийDIN EN 60512-13-5:2006-11
РезультатУтвержденный тест
Проверка зрения
Спецификация испытанийDIN EN 60512-1-1:2003-01
РезультатУтвержденный тест
Измерение размеров
Спецификация испытанийDIN EN 60512-1-2:2003-01
РезультатУтвержденный тест
Окружающая среда и условия жизнедеятельности
Испытание на вибрацию
Спецификация испытанийDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Испытание на прочность
Спецификация испытанийDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Допустимое ударное напряжение на уровне моря4,8 кВ
Контактное сопротивление R12,4 мОм
Контактное сопротивление R22,4 мОм
Циклы вилки25
Эссе о климате
Спецификация испытанийDIN EN ISO 6988:1997-03
Коррозионная усталость0.2 дм3ПОД2в 300 дм3/40 °C/1 цикл
Термическое напряжение100 °C/168 ч
Допустимое напряжение переменного тока2,21 кВ
Авария
Спецификация испытанийDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Тип удараПолусинусоидальная
Ускорение30г
Продолжительность сбоя18 мс
Указания по тестированиюОси X, Y и Z (поз. и отрицание)
Условия окружающей среды
Температура окружающей среды (рабочая)-40 °С ... 100 °C (в зависимости от номинальной кривой)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (монтажная)-5 °С ... 100 °С
Электрические испытания
Термическое испытание | Тестовая группа C
Спецификация испытанийDIN EN 60512-5-1:2003-01
Количество испытанных полюсов24
Сопротивление изоляции
Спецификация испытанийDIN EN 60512-3-1:2003-01
Сопротивление изоляции смежных полюсов> 5 МОм
Линии утечки и расстояния воздушной изоляции |
Спецификация испытанийDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционных материаловя
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Определение размера напряжения изоляции (III/3)250 V
Номинальное переходное напряжение (III/3)4 кВ
минимальное значение расстояния воздушной изоляции - неоднородное поле (III/3)3 мм
Минимальное значение линии утечки (III/3)3,2 мм
Калибровочное напряжение изоляции (III/2)320 В
Номинальное переходное напряжение (III/2)4 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (III/2)3 мм
Минимальное значение линии утечки (III/2)3 мм
Расчетное напряжение изоляции (II/2)630 В
Номинальное переходное напряжение (II/2)4 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (II/2)3 мм
Минимальное значение линии утечки (II/2)3,2 мм
Информация об упаковке
Тип упаковкиУпаковка в коробках

ETIM for 1584796 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 5.08 mm
Modular spacing connections (EF006827) 5.08 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 12 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Screw connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
