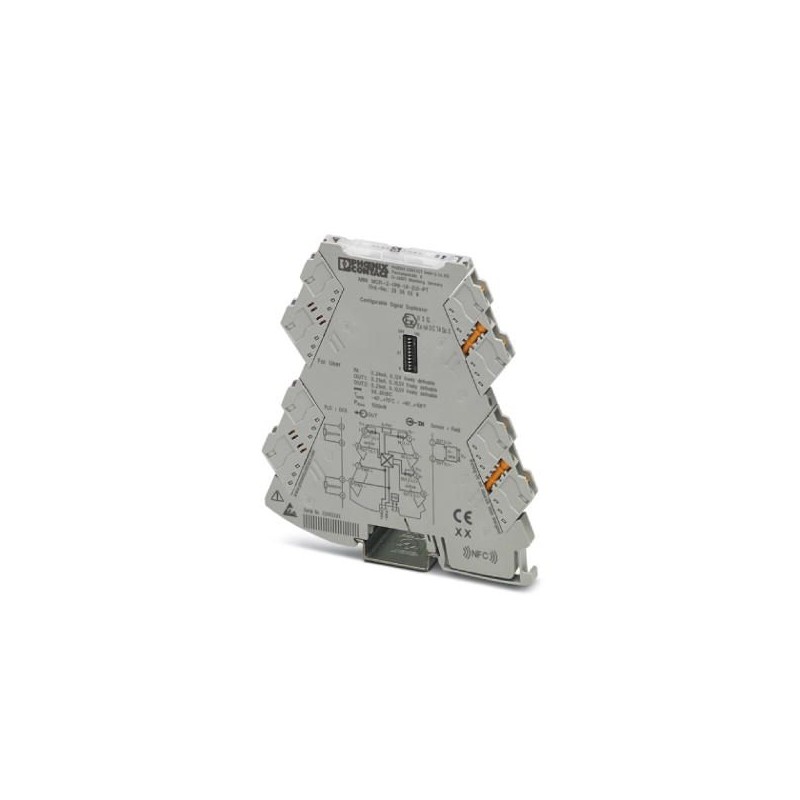

MINI MCR-2-UNI-UI-2UI-PT 2905028 PHOENIX CONTACT Signalverdoppler Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-2-UNI-UI-2UI-PT 2905028 PHOENIX CONTACT Signalverdoppler

MINI MCR-2-UNI-UI-2UI-PT

2905028

PHOENIX_CONTACT

Signalverdoppler

Konfigurierbarer 4-fach Universal-Signalvervielfältiger mit steckbarer Anschlusstechnik zur Vervielfältigung und galvanischen Trennung von analogen Signalen. Konfigurierbar über DIP-Schalter oder Software. Push-in-Anschlusstechnik, Standardausführung.

Mehr Infos


Sensoren > Trennverstärker

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $393.24
Stückpreis: $393.24
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2905028
Verpackungseinheit1 STK
VerkaufsschlüsselJ1 - MSR-Technik
KatalogseiteSeite 76 (C-5-2017)
GTIN4046356915250
Gewicht pro Stück (exklusive Verpackung)62,900 g
Gewicht pro Stück (inklusive Verpackung)121,600 g
Zolltarifnummer85437090
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe110,5 mm
Tiefe120,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Eingangsdaten

Anzahl der Eingänge1
Konfigurierbar/Programmierbarja
Eingangssignal Spannung0 V ... 10 V (über DIP-Schalter)
2 V ... 10 V (über DIP-Schalter)
0 V ... 5 V (über DIP-Schalter)
1 V ... 5 V (über DIP-Schalter)
0 V ... 12 V (einstellbar über Software)
Eingangssignal Strom0 mA ... 20 mA (über DIP-Schalter)
4 mA ... 20 mA (über DIP-Schalter)
0 mA ... 10 mA (über DIP-Schalter)
20 mA ... 0 mA (über DIP-Schalter)
0 mA ... 24 mA (einstellbar über Software)
max. Eingangsspannung12 V
max. Eingangsstrom24 mA
Eingangswiderstand Spannungseingang> 120 kΩ
Eingangswiderstand Stromeingangca. 50 Ω (+ 0,7 V für Prüfdiode)

Ausgangsdaten

Anzahl der Ausgänge2
Ausgangssignal Spannung0 V ... 10 V (über DIP-Schalter)
2 V ... 10 V (über DIP-Schalter)
0 V ... 5 V (über DIP-Schalter)
1 V ... 5 V (über DIP-Schalter)
0 V ... 10,5 V (einstellbar über Software)
Ausgangssignal Strom0 mA ... 20 mA (über DIP-Schalter)
4 mA ... 20 mA (über DIP-Schalter)
0 mA ... 10 mA (über DIP-Schalter)
20 mA ... 0 mA (über DIP-Schalter)
0 mA ... 21 mA (einstellbar über Software)
max. Ausgangsspannungca. 12,3 V
max. Ausgangsstrom24,6 mA
Kurzschlussstrom≤ 25 mA
Bürde/Ausgangslast Spannungsausgang≥ 10 kΩ
Bürde/Ausgangslast Stromausgang≤ 600 Ω (pro Kanal)
Ripple< 20 mVSS(an 600 Ω)
< 20 mVSS(an 600 Ω)

Versorgung

Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme typisch55 mA (24 V DC)
110 mA (12 V DC)
Leistungsaufnahme1,5 W (bei IOUT= 20 mA, 9,6 V DC, 600 Ω Bürde)

Anschlussdaten

AnschlussartPush-in-Anschluss
Einleiter/Klemmstelle starr mit Aderendhülse min0,14 mm²
Einleiter/Klemmstelle starr mit Aderendhülse max2,5 mm²
Einleiter/Klemmstelle starr ohne Aderendhülse min0,14 mm²
Einleiter/Klemmstelle starr ohne Aderendhülse max2,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel AWG min24
Leiterquerschnitt flexibel AWG max12
Abisolierlänge10 mm

Allgemein

Anzahl der Kanäle2
Übertragungsfehler maximal0,05 % (vom Endwert)
Temperaturkoeffizient maximal0,01 %/K
Sprungantwort (10-90%)ca. 140 ms (Samplerate 15 Hz)
ca. 45 ms (Samplerate 60 Hz)
ca. 25 ms (Samplerate 240 Hz)
Galvanische TrennungVerstärkte Isolierung nach IEC 61010-1
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung300 V
Prüfspannung Eingang/Ausgang/Versorgung3 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
StörfestigkeitEN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Farbegrau
Material GehäusePBT
Einbaulagebeliebig
MontagehinweisZur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

EMV-Daten

BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
typische Abweichung vom Messbereichsendwert0,2 %
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
typische Abweichung vom Messbereichsendwert0,1 %
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
typische Abweichung vom Messbereichsendwert2,8 %

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
Normen/BestimmungenEN 61000-4-2
BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
Galvanische TrennungVerstärkte Isolierung nach IEC 61010-1
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCA
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
