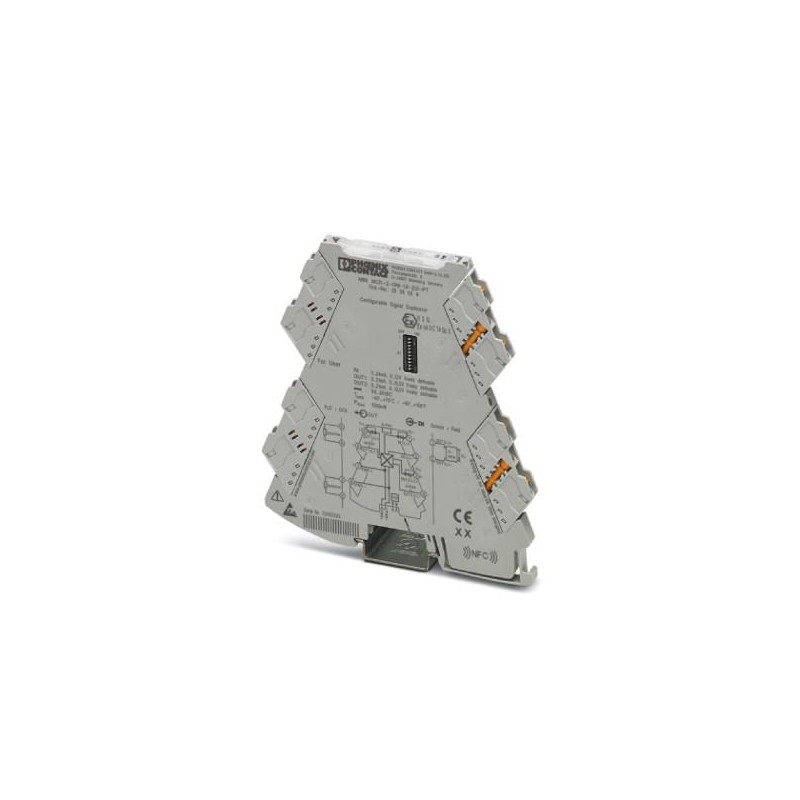

MINI MCR-2-UNI-UI-2UI-PT 2905028 PHOENIX CONTACT Duplicateurs de signal

Name: MINI MCR-2-UNI-UI-2UI-PT 2905028 PHOENIX CONTACT Duplicateurs de signal
Brand: PHOENIX_CONTACT
SKU: PHO2905028
Price: 374.41 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Référence MINI MCR-2-UNI-UI-2UI-PT

Code 2905028

Fabricant: PHOENIX_CONTACT

Description:

Duplicateurs de signal

Duplicateur de signal universel configurable à 4 voies avec technologie de connexion enfichable pour la duplication et la séparation galvanique des signaux analogiques. Configurable via des commutateurs DIP ou un logiciel. Technologie de connexion enfichable, configuration standard.

Plus de détails

Catégories:
Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Garantie, réparation et dévolution.

Prix total: $450.71

Prix unitaire: $450.71

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Related products

▲

Les plus vendus

▲

En savoir plus

▲

Données commerciales

Code de commande	2905028
Unité de conditionnement	1 pcs
Page catalogue	Page 76 (C-5-2017)
GTIN	4046356915250
Poids par pièce (hors emballage)	0,063 KGM
Numéro du tarif douanier	85437090
Pays d'origine	DE (Allemagne)

Remarque

Restriction d'utilisation	CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur	6,2 mm
Hauteur	110,5 mm
Profondeur	120,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)	-40 °C ... 70 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C

Données d'entrée

Nombre d'entrées	1
Configurable/programmable	oui
Signal d'entrée tension	0 V ... 10 V (via sélecteur de codage (DIP))
	2 V ... 10 V (via sélecteur de codage (DIP))
	0 V ... 5 V (via sélecteur de codage (DIP))
	1 V ... 5 V (via sélecteur de codage (DIP))
	0 V ... 12 V (réglable par logiciel)
Signal d'entrée courant	0 mA ... 20 mA (via sélecteur de codage (DIP))
	4 mA ... 20 mA (via sélecteur de codage (DIP))
	0 mA ... 10 mA (via sélecteur de codage (DIP))
	20 mA ... 0 mA (via sélecteur de codage (DIP))
	0 mA ... 24 mA (réglable par logiciel)
Tension d'entrée max.	12 V
Courant d'entrée max.	24 mA
Résistance d'entrée entrée tension	> 120 kΩ
Résistance d'entrée entrée courant	env. 50 Ω (+ 0,7 V pour la diode de contrôle)

Données de sortie

Nombre de sorties	2
Signal de sortie tension	0 V ... 10 V (via sélecteur de codage (DIP))
	2 V ... 10 V (via sélecteur de codage (DIP))
	0 V ... 5 V (via sélecteur de codage (DIP))
	1 V ... 5 V (via sélecteur de codage (DIP))
	0 V ... 10,5 V (réglable par logiciel)
Signal de sortie courant	0 mA ... 20 mA (via sélecteur de codage (DIP))
	4 mA ... 20 mA (via sélecteur de codage (DIP))
	0 mA ... 10 mA (via sélecteur de codage (DIP))
	20 mA ... 0 mA (via sélecteur de codage (DIP))
	0 mA ... 21 mA (réglable par logiciel)
Tension de sortie max.	env. 12,3 V
Courant de sortie max.	24,6 mA
Courant de court-circuit	≤ 25 mA
Charge/charge de sortie Sortie tension	≥ 10 kΩ
Charge/charge de sortie Sortie courant	≤ 600 Ω (par canal)
Ondulation	< 20 mV_CC(à 600 Ω)
	< 20 mV_CC(à 600 Ω)

Alimentation

Tension nominale d'alimentation	24 V DC
Plage de tension d'alimentation	9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.)
Courant absorbé typique	55 mA (24 V DC)
	110 mA (12 V DC)
Consommation de puissance	1,5 W (pour I_OUT= 20 mA, 9,6 V DC, charge 600 Ω)

Caractéristiques de raccordement

Type de raccordement	Raccordement Push-in
Point de connexion unifilaire rigide avec embout min	0,14 mm²
Point de connexion unifilaire rigide avec embout max	2,5 mm²
Point de connexion unifilaire rigide sans embout min	0,14 mm²
Point de connexion unifilaire rigide sans embout max	2,5 mm²
Section de conducteur souple min.	0,14 mm²
Section de conducteur souple max.	2,5 mm²
Section de conducteur souple AWG min.	24
Section de conducteur AWG souple max.	12
Longueur à dénuder	10 mm

Généralités

Nombre de voies	2
Erreur de transmission max.	0,05 % (de la déviation maximale)
Coefficient de température max.	0,01 %/K
Réponse indicielle (10-90 %)	env. 140 ms (Taux d'échantillonnage 15 Hz)
	env. 45 ms (Taux d'échantillonnage 60 Hz)
	env. 25 ms (Taux d'échantillonnage 240 Hz)
Isolation galvanique	Isolation renforcée selon CEI 61010-1
Catégorie de surtension	II
Degré de pollution	2
Tension d'isolement assignée	300 V
Tension d'essai : entrée / sortie / alimentation	3 kV (50 Hz, 1 min)
Compatibilité électromagnétique	Conformité à la directive CEM
Emission	EN 61000-6-4
Immunité	EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Coloris	gris
Matériau du boîtier	PBT
Emplacement pour le montage	indifférent
Conseils pour le montage	Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715.
Conformité	Conformité CE
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA/Canada	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 2

Données CEM

Dénomination	Champ électromagnétique HF
Normes/Prescriptions	EN 61000-4-3
Ecart courant par rapport à la valeur finale de la plage de mesure	0,2 %
Dénomination	Perturbations transitoires rapides (en salves)
Normes/Prescriptions	EN 61000-4-4
Ecart courant par rapport à la valeur finale de la plage de mesure	0,1 %
Dénomination	Grandeurs perturbatrices acheminées
Normes/Prescriptions	EN 61000-4-6
Ecart courant par rapport à la valeur finale de la plage de mesure	2,8 %

Normes et spécifications

Compatibilité électromagnétique	Conformité à la directive CEM
Emission	EN 61000-6-4
Normes/Prescriptions	EN 61000-4-2
Dénomination	Champ électromagnétique HF
Normes/Prescriptions	EN 61000-4-3
	EN 61000-4-4
	EN 61000-4-5
Dénomination	Grandeurs perturbatrices acheminées
Normes/Prescriptions	EN 61000-4-6
Isolation galvanique	Isolation renforcée selon CEI 61010-1
Conformité	Conformité CE
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA/Canada	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
Température DNV GL	B
Humidité DNV GL	B
Vibrations DNV GL	A
DNV GL-EMC	A
DNV GL-Enclosure	Required protection according to the Rules shall be provided upon installation on board
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 2

Environmental Product Compliance

China RoHS	Période d'utilisation conforme (EFUP) : 50 ans
	La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120

ETIM 4.0EC002653ETIM 5.0EC002653ETIM 6.0EC002653

UNSPSC 6.0130211506UNSPSC 7.090139121008UNSPSC 1139121008UNSPSC 12.0139121008UNSPSC 13.239121008

ETIM for 2905028 Détecteurs (EC002653)
Caractéristique	Valeur
Type d'alimentation électrique (EF001469)	Autre
Tension d'alimentation assignée CC (EF007078)	9.6 V
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927)	0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912)	0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920)	0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926)	0
Nombre de plages d'entrée -1 V ... +1 V (EF006906)	0
Nombre de plages d'entrée -2 V ... +2 V (EF006913)	0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915)	0
Nombre de plages d'entrée -5 V ... +5 V (EF006923)	0
Nombre de plages d'entrée -10 V ... +10 V (EF006909)	0
Nombre de plages d'entrée -20 V ... +20 V (EF006917)	0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905)	0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893)	0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898)	0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901)	0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904)	0
Nombre de plages d'entrée 0 V ... 1 V (EF006890)	0
Nombre de plages d'entrée 0 V ... 2 V (EF006894)	0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895)	0
Nombre de plages d'entrée 0 V ... 5 V (EF006903)	1
Nombre de plages d'entrée 0 V ... 10 V (EF006892)	1
Nombre de plages d'entrée 0 V ... 20 V (EF006897)	0
Nombre de plages d'entrée 0 V ... 24 V (EF006899)	0
Nombre de plages d'entrée 0 V ... 30 V (EF006900)	0
Nombre de plages d'entrée 1 V ... 5 V (EF006907)	1
Nombre de plages d'entrée 2 V ... 10 V (EF006914)	1
Nombre de plages d'entrée +5 V ... -5 V (EF006889)	0
Nombre de plages d'entrée +10 V ... -10 V (EF006888)	0
Nombre de plages d'entrée 5 V ... 0 V (EF006924)	0
Nombre de plages d'entrée 5 V ... 1 V (EF006925)	0
Nombre de plages d'entrée 10 V ... 0 V (EF006910)	0
Nombre de plages d'entrée 10 V ... 2 V (EF006911)	0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902)	0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891)	1
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896)	1
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921)	1
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922)	0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908)	0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916)	0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918)	1
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919)	0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880)	0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865)	0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873)	0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879)	0
Nombre de plages de sortie -1 V ... +1 V (EF006859)	0
Nombre de plages de sortie -2 V ... +2 V (EF006866)	0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868)	0
Nombre de plages de sortie -5 V ... +5 V (EF006876)	0
Nombre de plages de sortie -10 V ... +10 V (EF006862)	0
Nombre de plages de sortie -20 V ... +20 V (EF006870)	0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858)	0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846)	0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851)	0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854)	0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857)	0
Nombre de plages de sortie 0 V ... 1 V (EF006843)	0
Nombre de plages de sortie 0 V ... 2 V (EF006847)	0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848)	0
Nombre de plages de sortie 0 V ... 5 V (EF006856)	1
Nombre de plages de sortie 0 V ... 10 V (EF006845)	1
Nombre de plages de sortie 0 V ... 20 V (EF006850)	0
Nombre de plages de sortie 0 V ... 24 V (EF006852)	0
Nombre de plages de sortie 0 V ... 30 V (EF006853)	0
Nombre de plages de sortie 1 V ... 5 V (EF006860)	1
Nombre de plages de sortie 2 V ... 10 V (EF006867)	1
Nombre de plages de sortie +5 V ... -5 V (EF006842)	0
Nombre de plages de sortie +10 V ... -10 V (EF006841)	0
Nombre de plages de sortie 5 V ... 0 V (EF006877)	0
Nombre de plages de sortie 5 V ... 1 V (EF006878)	0
Nombre de plages de sortie 10 V ... 0 V (EF006863)	0
Nombre de plages de sortie 10 V ... 2 V (EF006864)	0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855)	0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844)	1
Nombre de plages de sortie 0 mA ... 20 mA (EF006849)	1
Nombre de plages de sortie 4 mA ... 20 mA (EF006874)	1
Nombre de plages de sortie -5 mA ... +5 mA (EF006875)	0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861)	0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869)	0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871)	1
Nombre de plages de sortie 20 mA ... 4 mA (EF006872)	0
Nombre de canaux (EF000259)	2
Sortie de signalisation de défaut (EF007499)	Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112)	Non
Séparation galvanique entre les entrées (EF007224)	Non
SIL conformément à IEC 61508 (EF009889)	Sans
Hauteur (EF000040)	109.81 mm
Largeur (EF000008)	6.2 mm
Profondeur (EF000049)	119.2 mm
Puissance absorbée (EF000346)	1.5 W
Charge (EF007096)	600 Ohm
Température de fonctionnement (EF002393)	-40 °C
Dérive de température (EF007507)	0.01 %/K
Type de boîtier (EF007276)	Appareil encastré
Finition du raccordement électrique (EF003961)	Autre
Type de montage (EF000003)	Barre profilée fixation à vis
Classe de protection (IP) (EF005474)	IP20

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf	29 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire

Écrire commentaire

Sous forme de peau

Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit? Oui Non

	Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Évaluation des clients:

Produit: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Évaluation des clients:

Produit: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Évaluation des clients:

Produit: 31295 WÖHNER Support fusible classe CC 1
5 / 5 Usefull product

— B rahul 2025-09-18
Évaluation des clients:

Produit: 2CSF202004R1250 ABB FH202 AC-25 / 0.03 r&eacu
