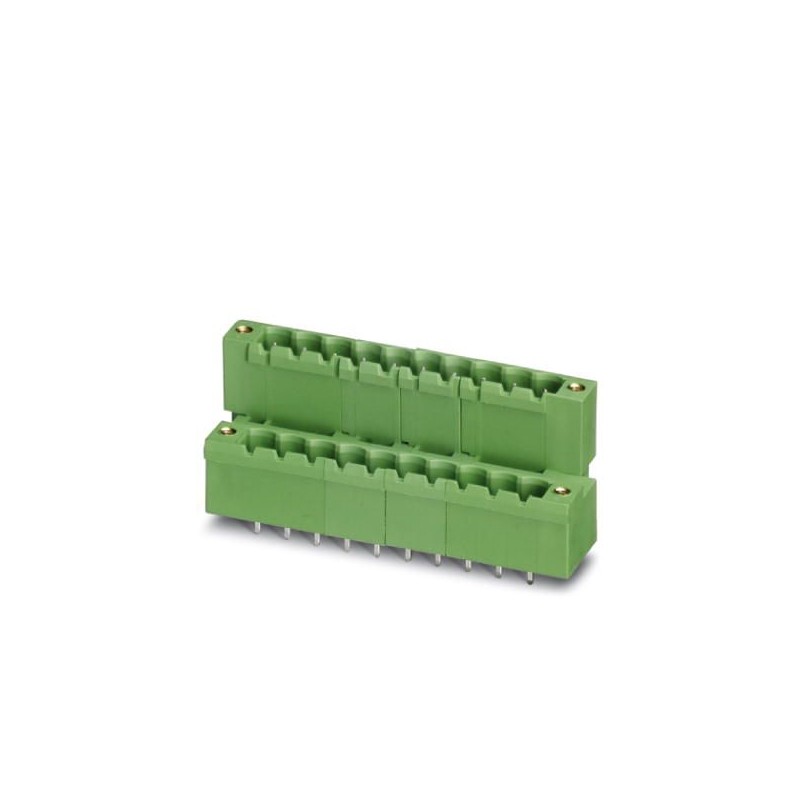

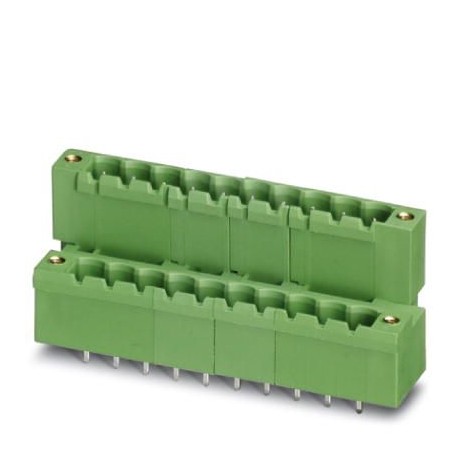

MDSTBV 2,5/16-GF-5,08 1003735 PHOENIX CONTACT Feed-through-header
MDSTBV 2,5/16-GF-5,08
1003735
PHOENIX_CONTACT
50
Feed-through-header
Leiterplatte Grundgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 32, Anzahl der Reihen: 2, Anzahl der Pole: 16, Anzahl der Anschlüsse: 32, Artikelfamilie: MDSTBV 2.5/.. -GF, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,9 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2,5, Steckflächenausrichtung: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Gewinde), Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei tausend sieben hundert fünf und dreißig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626472324 |
| Gewicht pro Stück (exklusive Verpackung) | 29.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert dreißig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 23,7 mm |
|---|---|
| Breite | 93.98 mm |
| Pitch | 5,08 mm |
| Maß a | 76,2 mm |
| Breite [ w ] | 93.98 mm |
| Höhe [ h ] | 26 mm |
| Höhe | 22.1 mm |
| Länge der Lötstift | 3,9 mm |
| Pin Abmessungen | 1 x 1 mm |
| Länge | 23,7 mm |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 32 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 10 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.9 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
