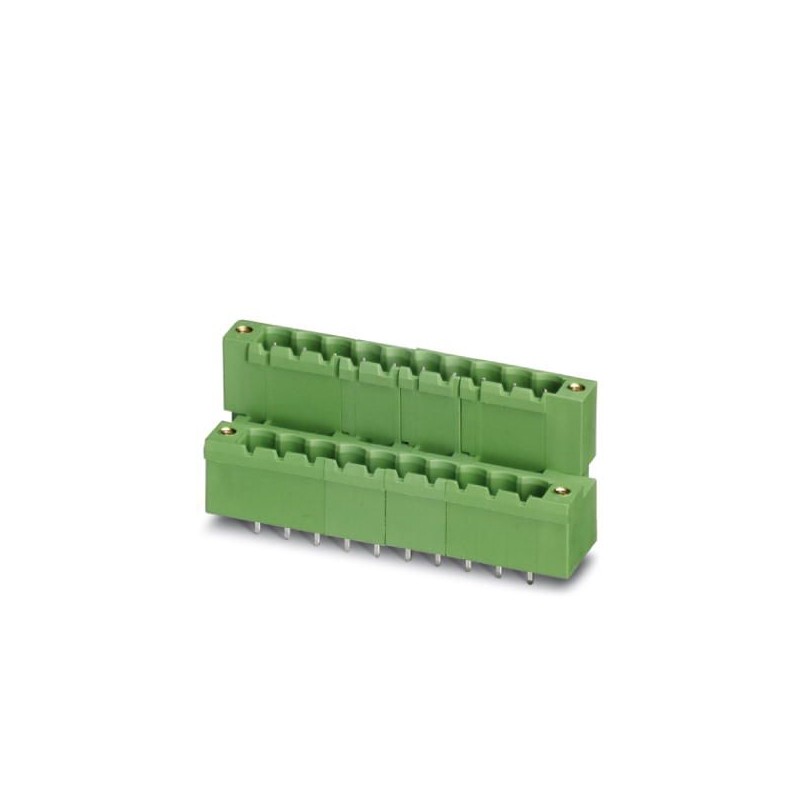

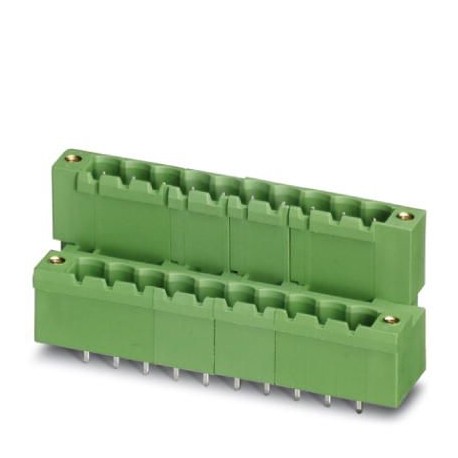

MDSTBV 2,5/16-GF-5,08 1003735 PHOENIX CONTACT Traversée de l'en-tête
MDSTBV 2,5/16-GF-5,08
1003735
PHOENIX_CONTACT
50
Traversée de l'en-tête
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 32, nombre de rangées : 2, nombre de pôles : 16, nombre de connexions : 32, famille d’articles : MDSTBV 2,5/.. -GF, pas : 5,08 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,9 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2,5, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage à l’air (filetage), type d’emballage : en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trois mille sept cent trente cinq |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626472324 |
| Poids par Pièce (hors emballage) | 29.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent trente |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 23.7 mm |
|---|---|
| Largeur | 93.98 mm |
| Hauteur | 5.08 mm |
| Dimension d'un | 76,2 mm |
| Largeur [ w ] | 93.98 mm |
| Hauteur [ h ] | 26 mm |
| Hauteur | 22.1 mm |
| La longueur de la soudure des broches | 3,9 mm |
| Pin dimensions | 1 x 1 mm |
| Longueur | 23.7 mm |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent deux
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 32 |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 10 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.9 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
