MCC 0,5/ 4-ST-2,54 1012268 PHOENIX CONTACT Printed-circuit board-Stecker

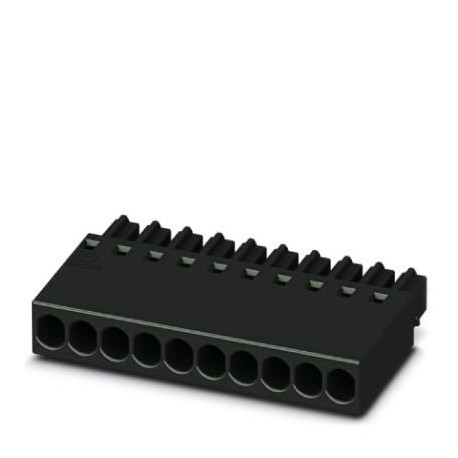

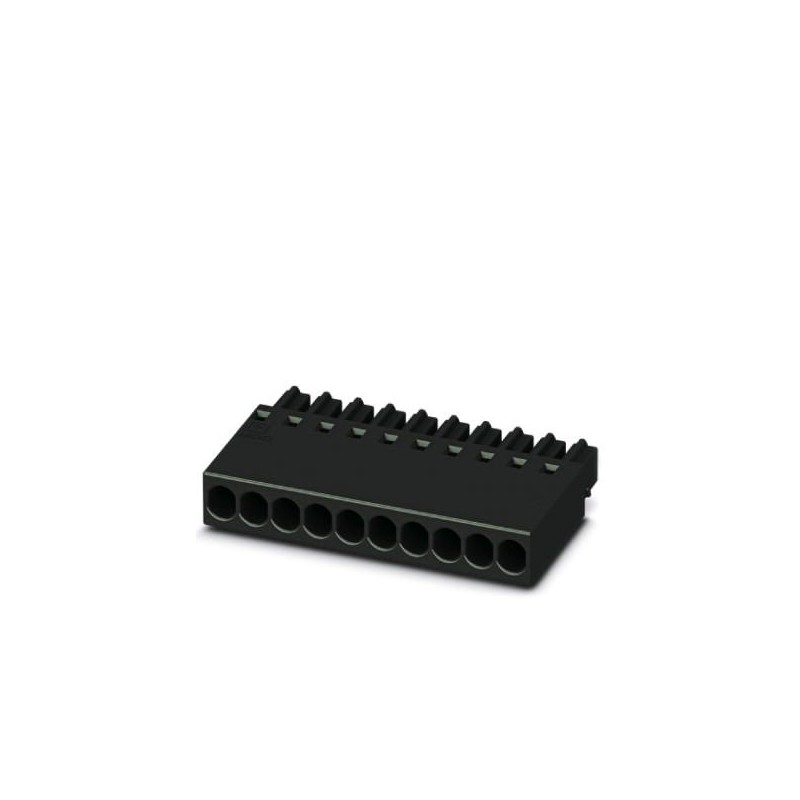

MCC 0,5/ 4-ST-2,54
1012268
PHOENIX_CONTACT
250
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 0,75 mm², Farbe: schwarz, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Kontakttyp: Buchse, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: MCC 0,5/.. -ST, Rastermaß: 2,54 mm, Anschlussart: Crimpanschluss, Leiteranschlussrichtung/Leiterplatte: 0°, Stecksystem: COMBICON FMC 0,5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million zwölf tausend zwei hundert acht und sechzig |
|---|---|
| Verpackungseinheit | 250 pc |
| Mindestbestellmenge | 250 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626489216 |
| Gewicht pro Stück (exklusive Verpackung) | 0.490 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Printed-circuit board-Stecker |
|---|---|
| Plug-in-system | MICRO COMBICON - FMC 0,5 |
| Art des Kontakts | Buchse |
| Palette von Artikeln | MCC 0,5/..-ST |
| Pitch | 2,54 mm |
| Anzahl der Positionen | Vier |
| Verbindungs-Methode | Crimp-Verbindung |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 6 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Verbindung Kapazität
| Leiterquerschnitt flexibel | 0,14 mm2 ... 0,75 mm2 (Maximale Außendurchmesser der Isolierung 1,9 mm) |
|---|---|
| Leiterquerschnitt AWG / kcmil | 26 ... 18 (Maximaler Außendurchmesser der Isolation 1,9 mm) |
| Abisolierlänge | 4,1 mm 4,5 mm ... |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Länge [ l ] | 16 mm |
|---|---|
| Breite [ w ] | 10.66 mm |
| Höhe [ h ] | 3,95 mm |
| Pitch | 2,54 mm |
| Höhe (ohne Lötstift) | 3,95 mm |
| Maß a | 7,62 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Zwei hundert fünfzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Mechanische tests nach der Norm
| Test-Spezifikation | IEC 61984 |
|---|---|
| Visuelle Prüfung | Test bestanden IEC 60512-1-1:2002-02 |
| Dimensionale test | Test bestanden IEC 60512-1-2:2002-02 |
| Resistenz der Kennzeichnung | Test bestanden IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Spezifikation | IEC 60512-13-2:2006-02 |
| Nein. der Zyklen | Eins hundert |
| Insertion Stärke pro pos. ca. | 2 N |
| Zurückziehen Stärke pro pos. ca. | 3 N |
| Polarisation und Kodierung | Test bestanden IEC 60512-13-5:2006-02 |
| Ergebnis | Test bestanden |
| Spezifikation | IEC 60512-15-1:2008-05 |
| Testen Sie die Kraft pro pos. | 20 N |
Luft-Luft-und Kriechstrecken
| Spezifikation | IEC 60664-1:2007-04 |
|---|---|
| Dämmstoff-Gruppe | Ich |
| Spannung | 160 V |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Mechanische Prüfungen (A)
| Test-Spezifikation | IEC 61984 |
|---|---|
| Insertion Stärke pro pos. ca. | 2 N |
| Zurückziehen Stärke pro pos. ca. | 3 N |
| Polarisierung beim einfügen Anforderung >20 N | Test bestanden |
| Kontakt-Halter insert Anforderungen >20 N | Test bestanden |
Haltbarkeit tests (B)
| Spezifikation | IEC 60512-9-1:2010-03 |
|---|---|
| Kontakt-Widerstand REins | 2.1 mΩ |
| Insertion/withdrawal cycles | Eins hundert |
| Kontakt-Widerstand RZwei | 2.1 mΩ |
| Impuls-Spannungsfestigkeit in Meereshöhe | 2.95 kV |
| Power-Frequenz widerstehen Spannung | 1.39 kV |
| Isolationswiderstand benachbarten Positionen | > 12 TΩ |
Klimatests (D)
| Spezifikation | DIN 50018:2013-05 |
|---|---|
| Cold stress | -55 °C/2 h |
| Thermische Belastung | 105 °C/168 h |
| Ätzend stress | 1.0 dmDreiSOZweiauf 300 dmDrei/40 °C/Zyklus 1 |
| Impuls-Spannungsfestigkeit in Meereshöhe | 2.95 kV |
| Power-Frequenz widerstehen Spannung | 1.39 kV |
Umwelt-und Lebensdauer-tests (E)
| Spezifikation | IEC 61984:2008-10 |
|---|---|
| Ergebnis, Schutzart, IP-code | Handrücken Sicherheit mit IP10 Zugang Sonde |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 2.54 mm |
| Rastermaß der Anschlüsse (EF006827) | 2.54 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 6 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
