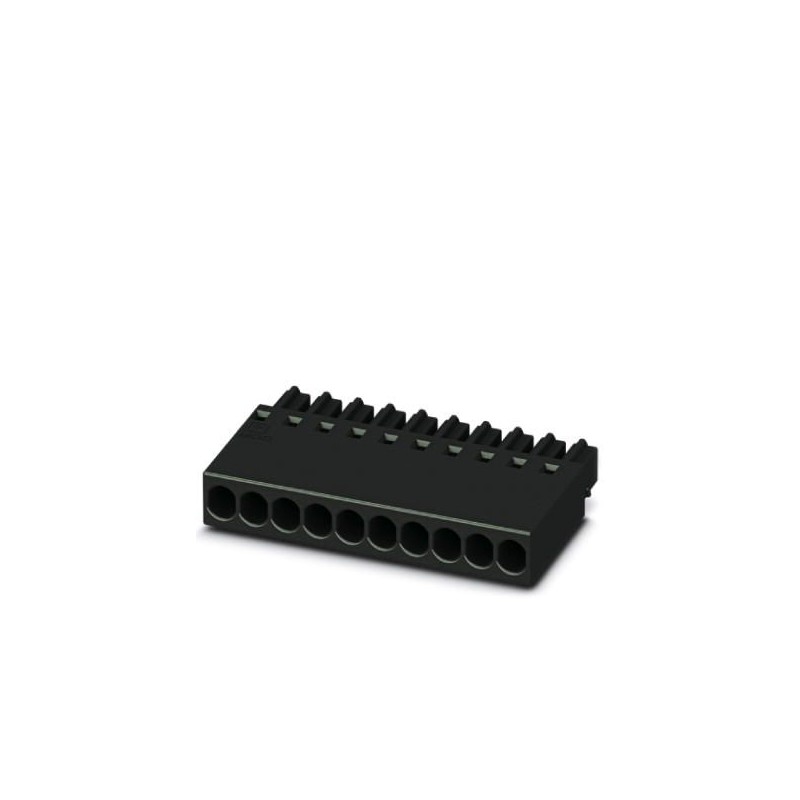

MCC 0,5/ 4-ST-2,54 1012268 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MCC 0,5/ 4-ST-2,54 1012268 PHOENIX CONTACT Печатной платы разъем

MCC 0,5/ 4-ST-2,54

1012268

PHOENIX_CONTACT

250

Печатной платы разъем

Разъем для печатной платы, номинальное сечение: 0,75 мм², цвет: черный, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, тип контакта: Гнездо, количество потенциалов: 4, количество рядов: 1, количество полюсов: 4, количество соединений: 4, семейство изделий: MCC 0,5/.. -ST, шаг: 2,54 мм, тип подключения: Обжимное соединение, направление подключения проводника/печатная плата: 0°, система подключения: COMBICON FMC 0.5, замок: без, тип крепления: без, тип упаковки: коробочная

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $199.44
Цена за единицу: $0.80
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион двенадцать тысяч двести шестьдесят восемь
Единица упаковки250 ПК
Минимальный объем заказа250 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626489216
Вес / шт. (без упаковки)0.490 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиПечатной платы разъем
Plug-в системеМИКРО-COMBICON - КФМ 0,5
Тип контактаЖенский разъем
Ассортимент изделийГХК 0,5/..-СТ
Поле2.54 мм
Количество позицийЧетыре
Способ подключенияОбжимное соединение
Количество уровнейОдин

Электрические параметры

Номинальный ток6 а
Номинальное напряжение изоляции (в III/2)160 в
Номинальное импульсное напряжение (III/2)об2,5 кв

Мощность подключения

Проводник поперечное сечение, гибкий0,14 мм2 ... 0,75 мм2 (максимальный внешний диаметр изоляции 1,9 мм)
Сечение проводника AWG кабель / круговых Милов26 ... 18 (максимальный внешний диаметр изоляции 1,9 мм)
Длина зачистки4.1 мм ... 4,5 мм

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]16 мм
Ширина [ Вт ]10.66 мм
Высота [ ч ]3.95 мм
Поле2.54 мм
Высота (без Штыря припоя)3.95 мм
Измерение7,62 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвести пятьдесят
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Механические испытания в соответствии со стандартом

Спецификация теста61984 МЭК
Визуальный осмотрТест пройден 60512-1-1 МЭК:2002-02
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02
Сопротивление маркировкаТест пройден МЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-2:2006-02
Нет. цикловСто
Сила вставки в поз. ок.2 Н
Снять сила в поз. ок.3 Н
Поляризация и кодированияТест пройден 60512-13-5 МЭК:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-15-1:2008-05
Тест силы в поз.20 Н

Воздушные зазоры и пути утечки

СпецификацияМЭК 60664-1:2007-04
Группа изоляционного материалаЯ
Напряжение160 в
Номинальное напряжение изоляции (в III/3)160 в
Номинальное напряжение изоляции (в III/2)160 в
Номинальное напряжение изоляции, в (II/2)320 в
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв

Механические испытания (а)

Спецификация теста61984 МЭК
Сила вставки в поз. ок.2 Н
Снять сила в поз. ок.3 Н
Поляризация при вставке требование >20 НТест пройден
Держатель контактных пластин требования >20 НТест пройден

Испытаний на прочность (Б)

СпецификацияМЭК 60512-9-1:2010-03
Контактное сопротивление RОдин2.1 мом
Циклы ввода/выводаСто
Контактное сопротивление RДва2.1 мом
Импульсное напряжение на уровне моря2.95 кв
Частота власти противостоят напряжению1.39 кв
Сопротивление изоляции, соседние позиции> 12 TΩ

Климатические испытания (г)

СпецификацияС DIN 50018:2013-05
Холодовой стрессОт -55 °C/2 ч
Тепловой стрессТемпературе 105 °C/168 ч
Въедливый стресс1.0 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл
Импульсное напряжение на уровне моря2.95 кв
Частота власти противостоят напряжению1.39 кв

Окружающей среды и долговечность тестов (е)

Спецификация61984 МЭК:2008-10
Результат, степень защиты, код IPОбратной силы безопасности с IP10 зонд доступ

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации


ETIM for 1012268 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of poles (EF001391) 4
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 2.54 mm
Modular spacing connections (EF006827) 2.54 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 6 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.14 mm²
Type of electric connection (EF003961) Crimp connection
Connectable cable type (EF006816) Tubular cable
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
