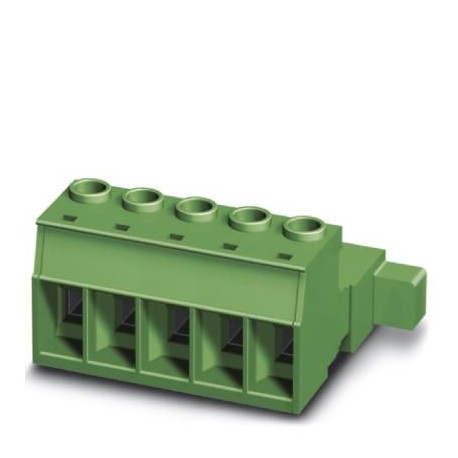

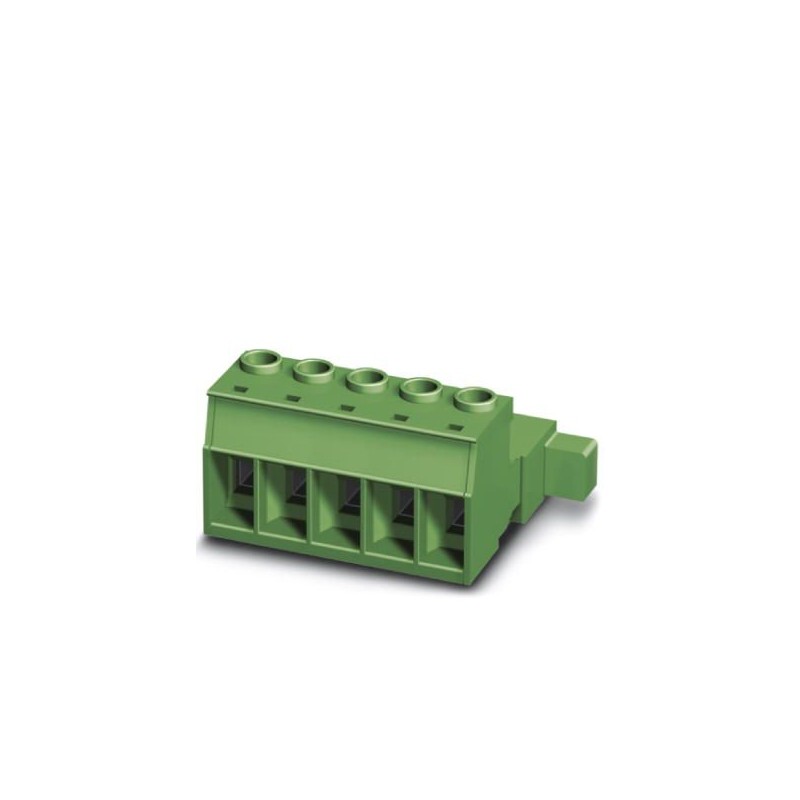

IPC 16/ 4-STGF-10,16 BUGYCP3,4 1726143 PHOENIX CONTACT Printed-circuit board-Stecker
IPC 16/ 4-STGF-10,16 BUGYCP3,4
1726143
PHOENIX_CONTACT
25
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 16 mm², Farbe: bläulichgrau, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Stecker, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: IPC 16/.. -STGF, Steigung: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsnut, Anschlussrichtung Treiber/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Gewinde), Verpackungsart: Boxed Packaging
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert sechs und zwanzig tausend eins hundert drei und vierzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356130271 |
| Gewicht pro Stück (exklusive Verpackung) | 38.600 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine
| Palette von Artikeln | IPC 16/..-STGF |
|---|---|
| Anzahl der Positionen | Vier |
| Verbindungs-Methode | Verschraubung mit Spannhülse |
| Bemessungsspannung (III/3) | 1000 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 76 A |
| Nennquerschnitt | 16 mm2 |
Verbindungsdaten
| Leiterquerschnitt Feste min. | 0,75 mm2 |
|---|---|
| Leiterquerschnitt solid max. | 16 mm2 |
| Leiterquerschnitt flexibel min. | 0,75 mm2 |
| Leiterquerschnitt flexibel max. | 16 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 16 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 10 mm2 |
| Leiterquerschnitt AWG min. | Achtzehn |
| Leiterquerschnitt AWG max. | Sechs |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,75 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,75 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
