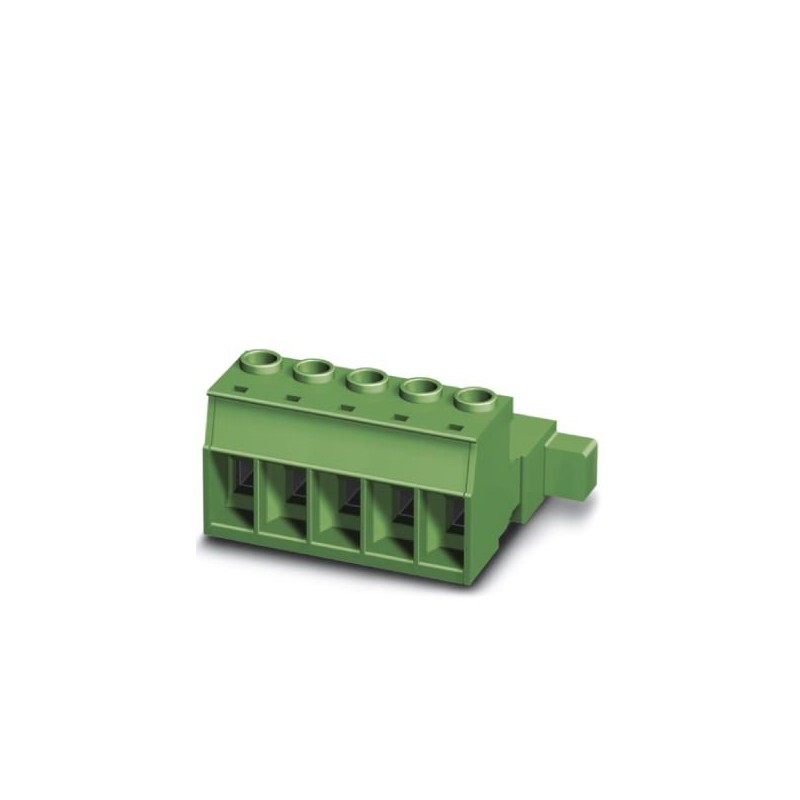

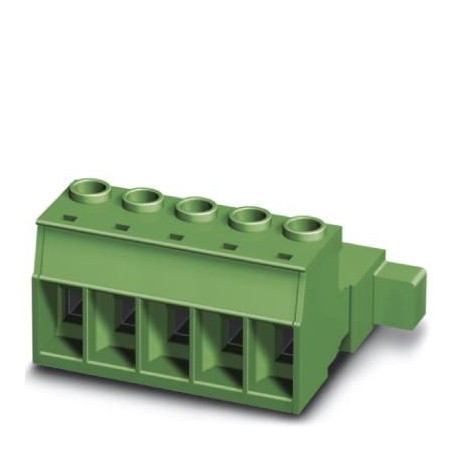

IPC 16/ 4-STGF-10,16 BUGYCP3,4 1726143 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

IPC 16/ 4-STGF-10,16 BUGYCP3,4 1726143 PHOENIX CONTACT Печатной платы разъем

IPC 16/ 4-STGF-10,16 BUGYCP3,4

1726143

PHOENIX_CONTACT

25

Печатной платы разъем

Разъем для печатной платы, номинальное сечение: 16 мм², цвет: голубовато-серый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: серебро, тип контакта: Вилка, количество потенциалов: 4, количество рядов: 1, количество полюсов: 4, количество соединений: 4, семейство изделий: IPC 16/.. -STGF, шаг: 10,16 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма зажима винта: L Продольный паз, направление подключения драйвера/печатной платы: 0 °, зажимной крючок: - без зажимного крючка, вставная система: COMBICON PC 16, запирание: Винтовое крепление, тип крепления: Воздушный зажим (резьба), тип упаковки: Коробочная упаковка

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $497.66
Цена за единицу: $19.91
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот двадцать шесть тысяч сто сорок три
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356130271
Вес / шт. (без упаковки)38.600 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто
Страна происхожденияPL (Польша)

Размеры

Длина [ л ]44.1 мм
Ширина [ Вт ]58.4 мм
Высота [ ч ]27.8 мм
Поле10.16 мм
Измерение30,48 мм

Общие

Ассортимент изделийКОМПАНИЯ IPC 16/..-STGF
Количество позицийЧетыре
Способ подключенияВинтовое соединение с рукавом напряжения
Номинальное напряжение (в III/3)1000 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН76 а
Номинальное поперечное сечение16 мм2

Данные соединения

Проводник сечением сплошной мин.0.75 мм2
Проводник сечением сплошной максимум.16 мм2
Проводник поперечное сечение, гибкий мин.0.75 мм2
Проводник поперечное сечение, гибкий максимум.16 мм2
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин.0,5 мм2
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс.16 мм2
Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин.0,5 мм2
Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс.10 мм2
Проводника сечение AWG в мин.Восемнадцать
Проводника сечение AWG Макс.Шесть
2 жилы одинакового сечения, сплошной мин.0.75 мм2
2 жилы одинакового сечения, сплошной Макс.6 мм2
2 жилы одинакового сечения, многожильный мин.0.75 мм2
2 жилы одинакового сечения, многожильный Макс.6 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.4 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.6 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Кул

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0272607xxЭСЛ@СС 4.1Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.0Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять

ETIM for 1726143 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Other
Number of poles (EF001391) 4
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 10.16 mm
Modular spacing connections (EF006827) 10.16 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 6 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.75 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.5 mm²
Connectable conductor cross section solid-core (EF007337) 0.75 mm²
Type of electric connection (EF003961) Screw connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Silver
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Other
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
