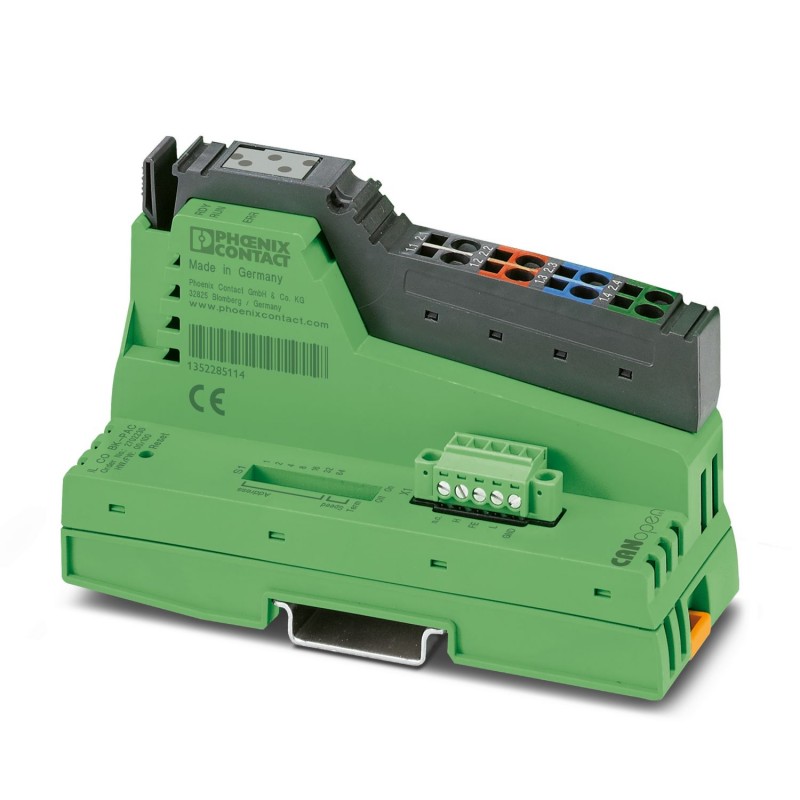

IL CO BK-PAC 2702230 PHOENIX CONTACT Buskoppler
IL CO BK-PAC
2702230
PHOENIX_CONTACT
Buskoppler
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702230 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 130 (C-6-2017) |
| GTIN | 4055626134949 |
| Gewicht pro Stück (exklusive Verpackung) | 168,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 168,500 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 168,5 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | CRC-Fehler Meldung über das Emergency-Objekt |
| Peripheriefehler Meldung über das Emergency-Objekt | |
| Versorgungsfehler Meldung über das Emergency-Objekt | |
| Moduländerungsfehler Meldung über das Emergency-Objekt | |
| Inaktiver Lokalbus Meldung über das Emergency-Objekt | |
| Inline-Verbindungsfehler Meldung über das Emergency-Objekt | |
| Fehlerhafte Inline-Zyklen Meldung über das Emergency-Objekt |
Schnittstellen
| Benennung | CANopen® |
|---|---|
| Anzahl der Kanäle | 1 |
| Anschlussart | MINI COMBICON |
| Übertragungsgeschwindigkeit | 1 MBit/s, 800 kBit/s, 500 kBit/s, 250 kBit/s, 125 kBit/s, 50 kBit/s, 20 kBit/s, 10 kBit/s (einstellbar über DIP-Schalter oder automatische Erkennung) |
| Polzahl | 5 |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
Systemgrenzen des Buskopplers
| Benennung | Systemgrenzen des Buskopplers |
|---|---|
| Anzahl der Prozessdaten | max. 512 Byte (Summe der Ein- u. Ausgänge bei 64 PDOs mit jeweils 8 Byte) |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
| Anzahl der Teilnehmer mit Parameterkanal | max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 0 |
| Benennung | CANopen® |
| Geräteprofil | CiA 401 V3.0 |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 51 mA (keine Lokalbusteilnehmer angeschlossen) |
| max. 0,9 A (mit maximaler Anzahl angeschlossener I/O-Klemmen) | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC |
| Stromversorgung | max. 0,8 A |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Leistungsaufnahme | typ. 1,3 W (Gerät gesamt) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
