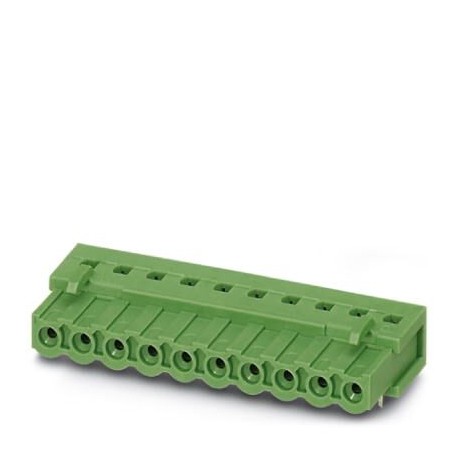

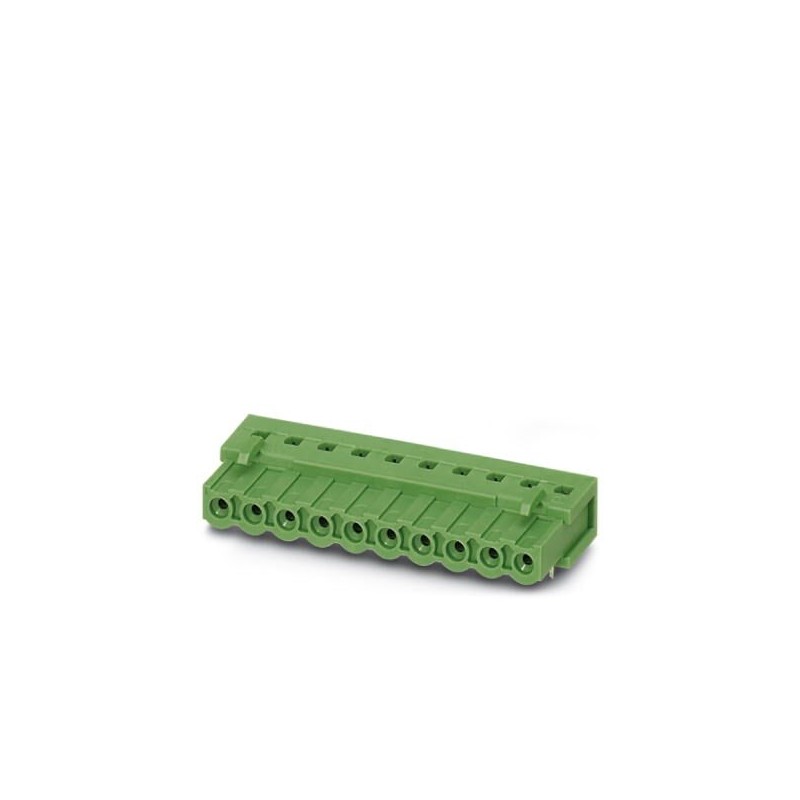

IC 2,5/ 3-G-5,08 O.R. 1715016 PHOENIX CONTACT Feed-through-header
IC 2,5/ 3-G-5,08 O.R.
1715016
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Feed-through-header
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: IC 2,5/.. -G, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl Lötpins pro Potential: 2, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattengrundleiste, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 2,5 mm², Polzahl: 3, Rastermaß: 5,08 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1715016 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626487489 |
| Gewicht pro Stück (exklusive Verpackung) | 4,190 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,190 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattengrundleiste |
|---|---|
| Stecksystem | CLASSIC COMBICON |
| Kontaktart | Buchse (female) |
| Artikelfamilie | IC 2,5/..-G |
| Rastermaß | 5,08 mm |
| Polzahl | 3 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 3 |
| Anzahl der Potenziale | 3 |
Elektrische Kenndaten
| Nennstrom | 12 A |
|---|---|
| Nennspannung | 320 V |
| Bemessungsspannung | 320 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Farbe Gehäuse | grün (6021) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 18,9 mm |
| Breite [ w ] | 17,24 mm |
| Höhe [ h ] | 13,7 mm |
| Rastermaß | 5,08 mm |
| Bauhöhe (Höhe ohne Lötpin) | 10,2 mm |
| Pinlänge [P] | 3,5 mm |
| Stiftabstand | 5,04 mm |
| Stiftabmessungen | 0,48 x 1,14 mm |
| Maß a | 10,16 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
| Mindestwert der Kriechstrecke (III/3) | 4 mm |
| Mindestwert der Kriechstrecke (III/2) | 3 mm |
| Mindestwert der Kriechstrecke (II/2) | 3,2 mm |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 8 N |
|---|---|
| Ziehkraft je Pol ca. | 6 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
| Kontakthalterung im Einsatz Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Durchgangswiderstand R1 | 1,2 mΩ |
| Steckzyklen | 25 |
| Durchgangswiderstand R2 | 1,2 mΩ |
| Stehstoßspannung auf Meereshöhe | 4,8 kV |
| Stehwechselspannung | 2,21 kV |
| Isolationswiderstand benachbarte Pole | > 0.2 TΩ |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 4,8 kV |
| Stehwechselspannung | 2,21 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Vibrationsprüfung
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Ergebnis | Prüfung bestanden |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Beschleunigung | 5 g (60,1 - 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 3 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
