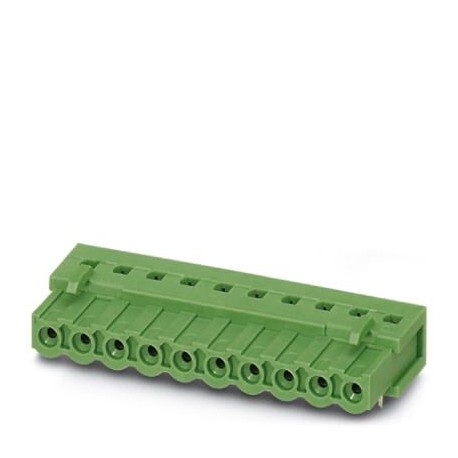

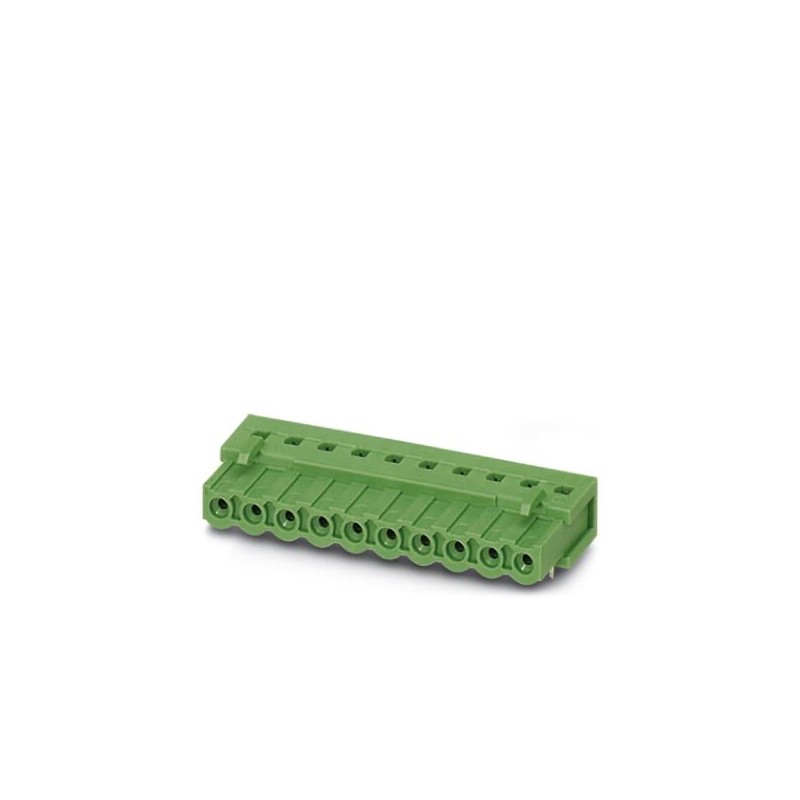

IC 2,5/ 3-G-5,08 O.R. 1715016 PHOENIX CONTACT Traversée de l'en-tête
IC 2,5/ 3-G-5,08 O.R.
1715016
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Traversée de l'en-tête
Boîtier de base de carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : IC 2.5/.. -G, pas : 5,08 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 2, système enfichable : COMBICON MSTB 2.5, orientation de la face de l’enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 3, pas: 5,08 mm, coloris: vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,5 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1715016 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626487489 |
| Numéro du tarif douanier | 85366930 |
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | CLASSIC COMBICON |
| Type de contact | Connecteur femelle |
| Famille d'articles | IC 2,5/..-G |
| Pas | 5,08 mm |
| Nombre de pôles | 3 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 3 |
| Nombre de potentiels | 3 |
Caractéristiques électriques principales
| Intensité nominale | 12 A |
|---|---|
| Tension nominale | 320 V |
| Tension de référence | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Couleur du boîtier | vert (6021) |
|---|---|
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté |  |
|---|---|
| Longueur [ l ] | 18,9 mm |
| Largeur [ w ] | 17,24 mm |
| Hauteur [ h ] | 13,7 mm |
| Pas | 5,08 mm |
| Hauteur de montage (sans picot) | 10,2 mm |
| Longueur de broche [P] | 3,5 mm |
| Ecartement des picots | 5,04 mm |
| Dimensions des picots | 0,48 x 1,14 mm |
| Cote a | 10,16 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,4 mm |
|---|---|
| Ecartement des picots | 5,04 mm |
Indications de conditionnement
| Unité d'emballage | 50 |
|---|---|
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 8 N |
|---|---|
| Force de retrait par pôle env. | 6 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Résistance de passage R1 | 1,2 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance de passage R2 | 1,2 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
| Tension de tenue aux courants alternatifs | 2,21 kV |
| Résistance d'isolement pôles voisins | > 0.2 TΩ |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
| Tension de tenue aux courants alternatifs | 2,21 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Essai de vibration
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Résultat | Test réussi |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Accélération | 5 g (60,1 - 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
